CATALOGO DE PUNZONES Y MATRICES

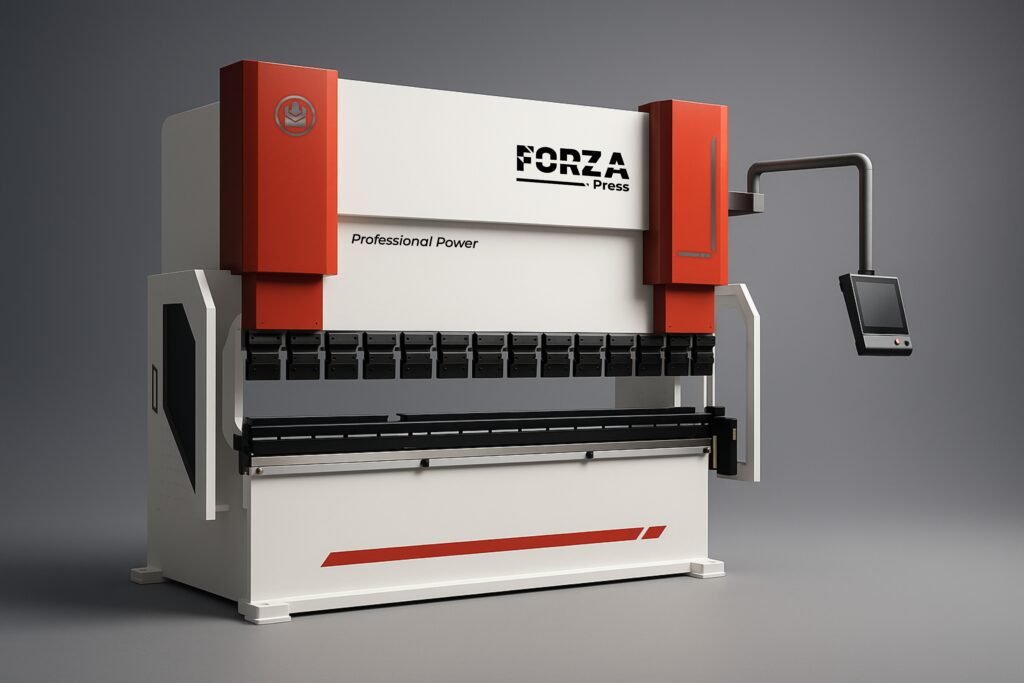

En FORZA, la precisión comienza con el herramental adecuado. Descubre nuestra gama de punzones y matrices diseñados para FORZA Press y Flex, optimizados para un rendimiento superior, durabilidad y seguridad en cada operación.

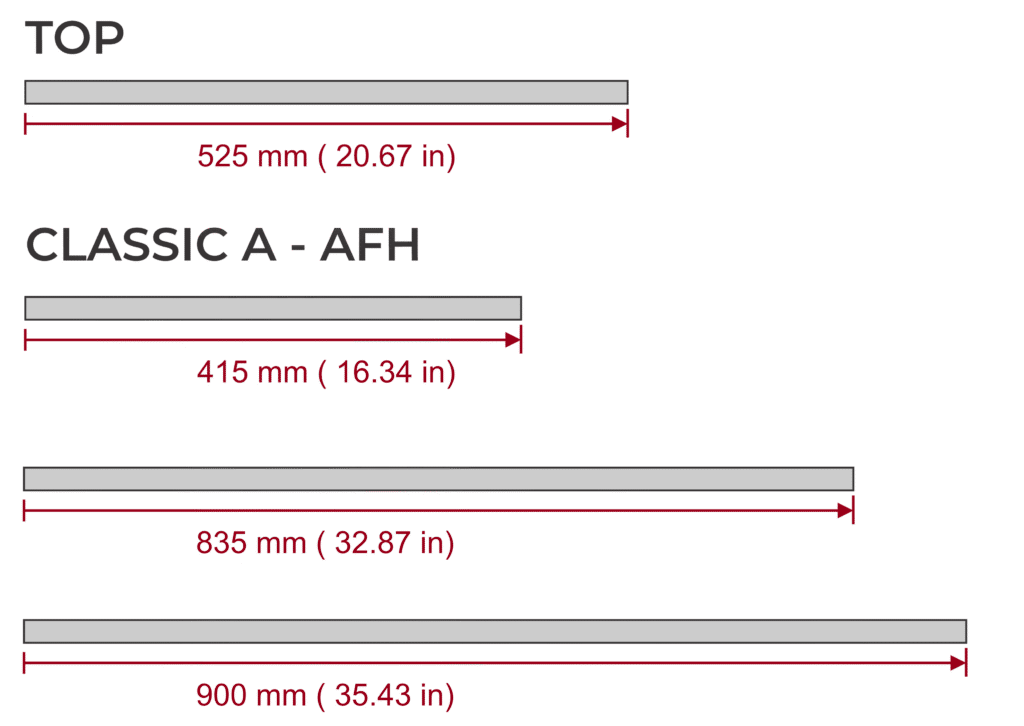

MEDIDAS ESTANDARIZADAS PARA PUNZONES Y MATRICES

La segmentación de punzones y matrices permite configurar herramientas personalizadas según la geometría de cada pieza, optimizando el espacio y reduciendo el tiempo de montaje. Esta tecnología ofrece mayor flexibilidad en el doblado, facilita operaciones en piezas complejas o con interferencias, y disminuye el desgaste localizado, extendiendo la vida útil del herramental. Ideal para producción ágil, adaptable y de alta precisión.

* Punzones y Matrices de Cuerpo Entero (Single Body)

Diseñados en una sola pieza continua, los punzones y matrices tipo Single Body ofrecen máxima rigidez y estabilidad durante el doblado. Ideales para operaciones de alta repetibilidad, reducen la flexión del herramental y garantizan acabados precisos en piezas largas o de alta exigencia.

Estos estan divididos de igual manera en dos modelos TOP y CLASSIC

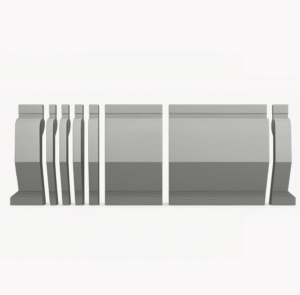

* Punzones y Matrices Segmentadas

Compuestas por módulos de diferentes longitudes, las herramientas segmentadas permiten configurar el largo útil según cada pieza. Son perfectas para doblados con geometrías complejas o zonas de interferencia, mejorando la flexibilidad operativa, reduciendo el tiempo de montaje y optimizando el uso del herramental.

Estos estan divididos de igual manera en dos modelos TOP y CLASSIC

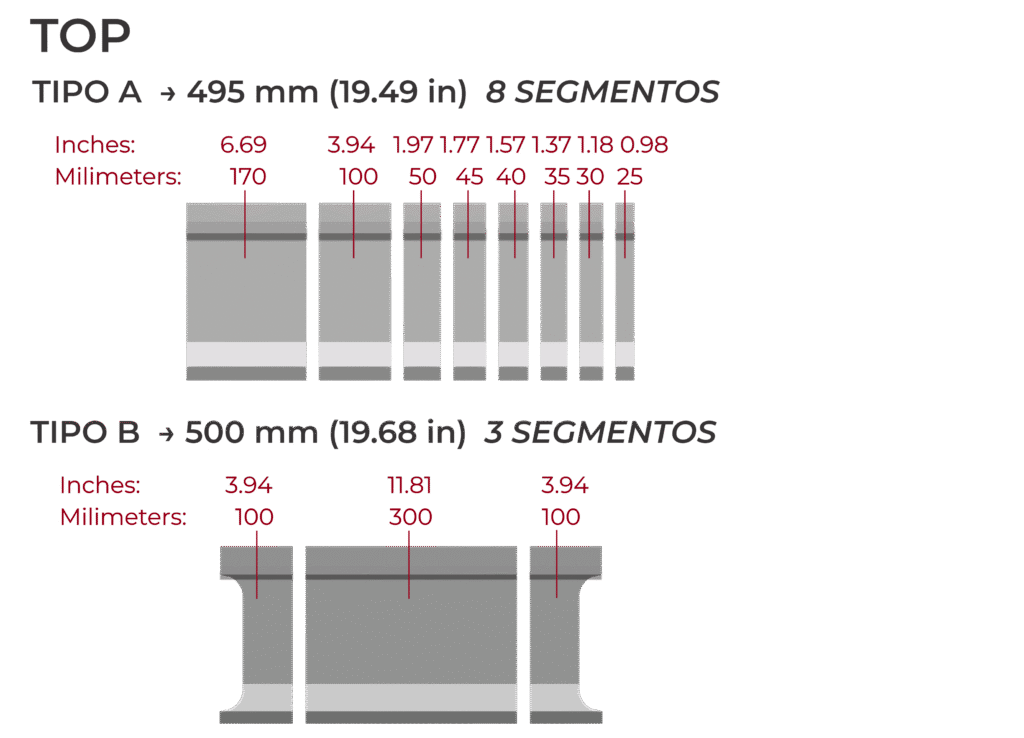

🔹 TOP
Segmentación de tipo TOP con divisiones finas y mayor cantidad de módulos, diseñada para adaptarse con precisión a geometrías complejas, zonas con dobleces cercanos o interferencias. Ideal para configuraciones flexibles, prototipado y producción variada, donde se requiere ajustar con detalle el largo del herramental activo.

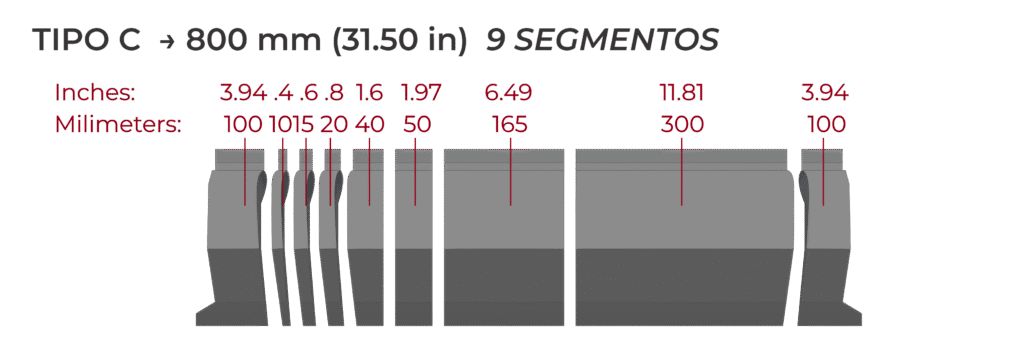

🔹 CLASSIC

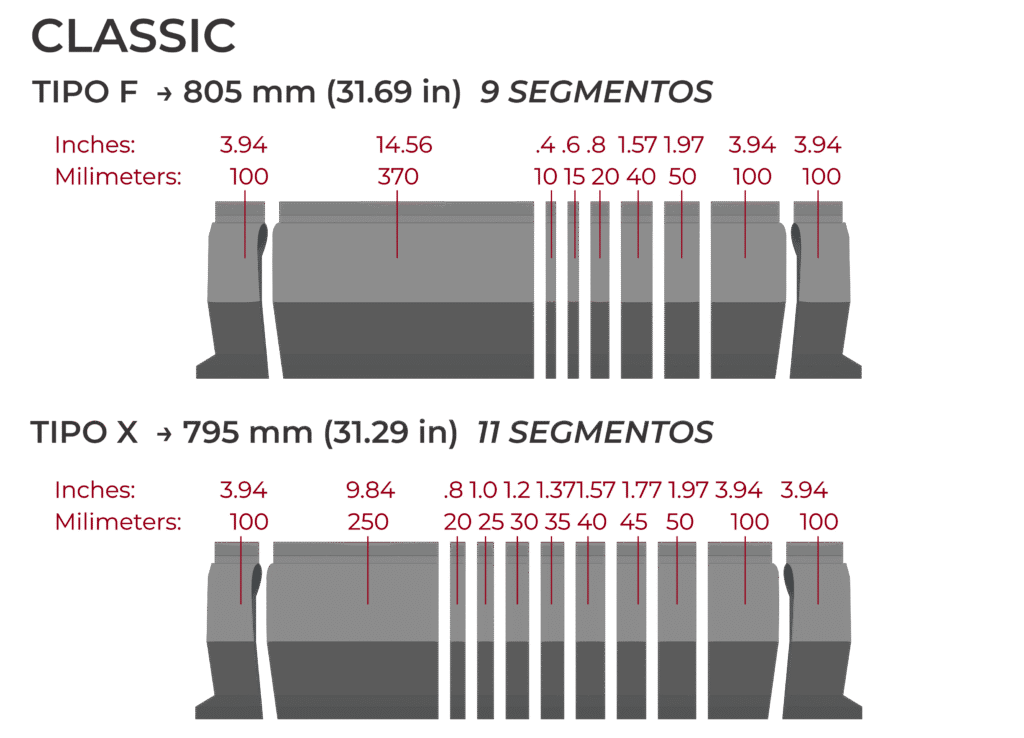

Segmentación CLASSIC con bloques de longitud estándar más robusta, pensada para operaciones repetitivas, dobleces amplios y configuraciones estables. Ofrece rapidez en el armado, facilidad en la alineación y alta resistencia en aplicaciones de uso intensivo.

Uso de los Segmentos

Los segmentos se combinan según la longitud total requerida en cada operación de doblado. Al seleccionar módulos pequeños o medianos, el operador puede evitar colisiones con pestañas cercanas, compensar interferencias o trabajar con piezas asimétricas. Esta modularidad permite una configuración más eficiente, precisa y adaptable a múltiples diseños de piezas.

PUNZONES

Los punzones estándar son la base del proceso de doblado, ofreciendo versatilidad y precisión en una amplia gama de aplicaciones

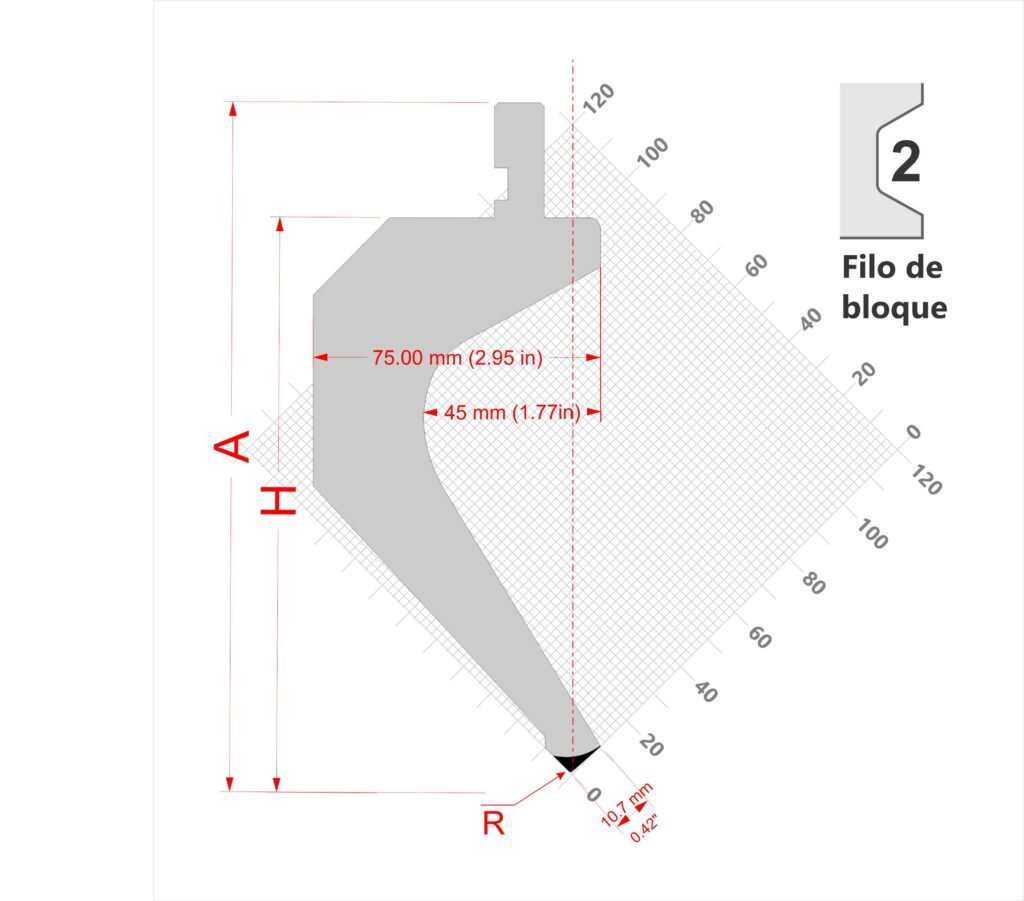

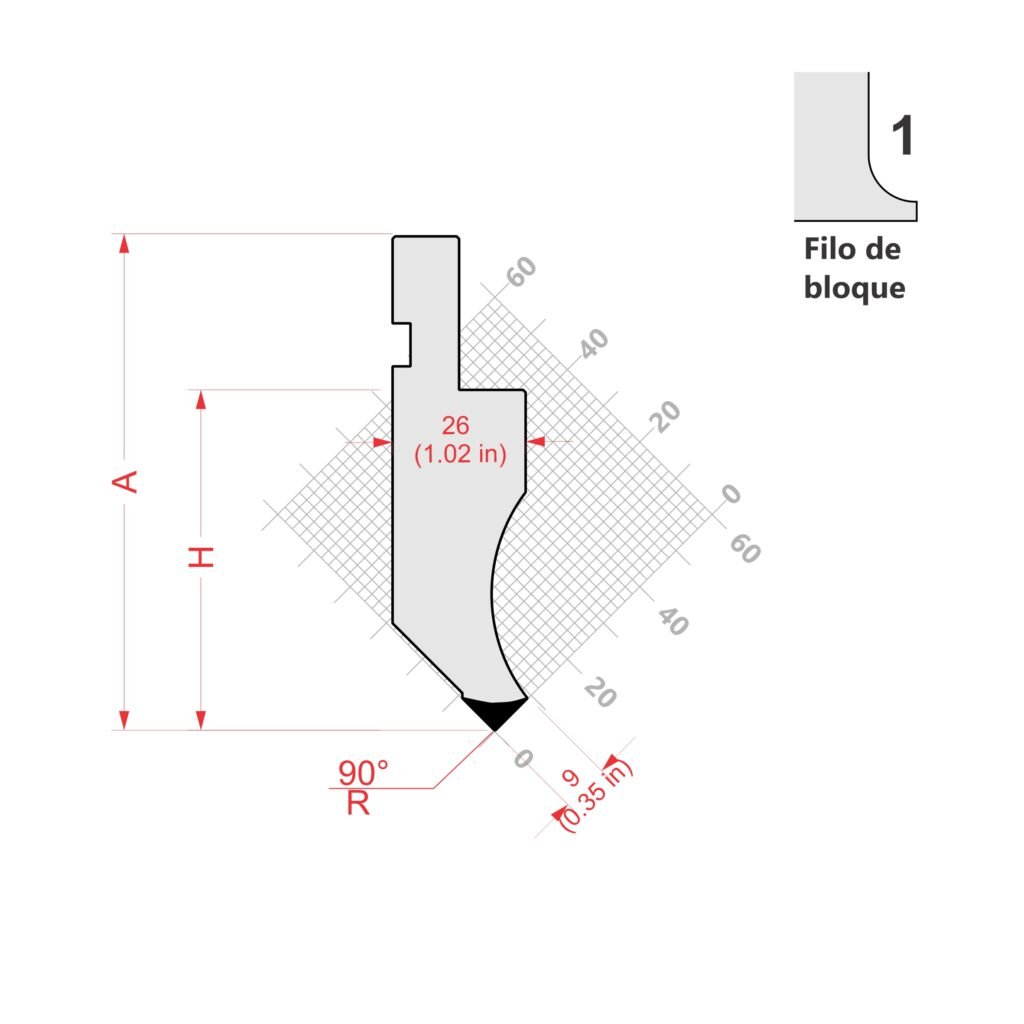

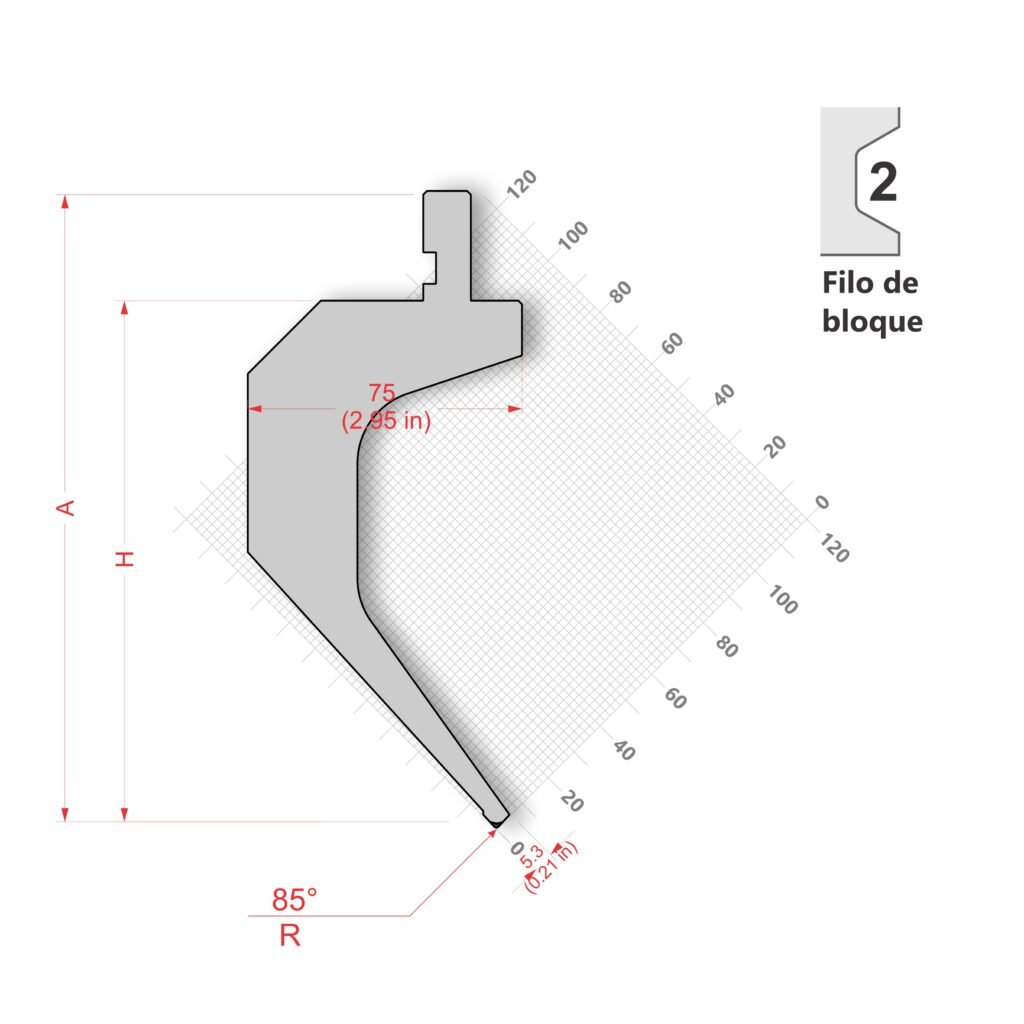

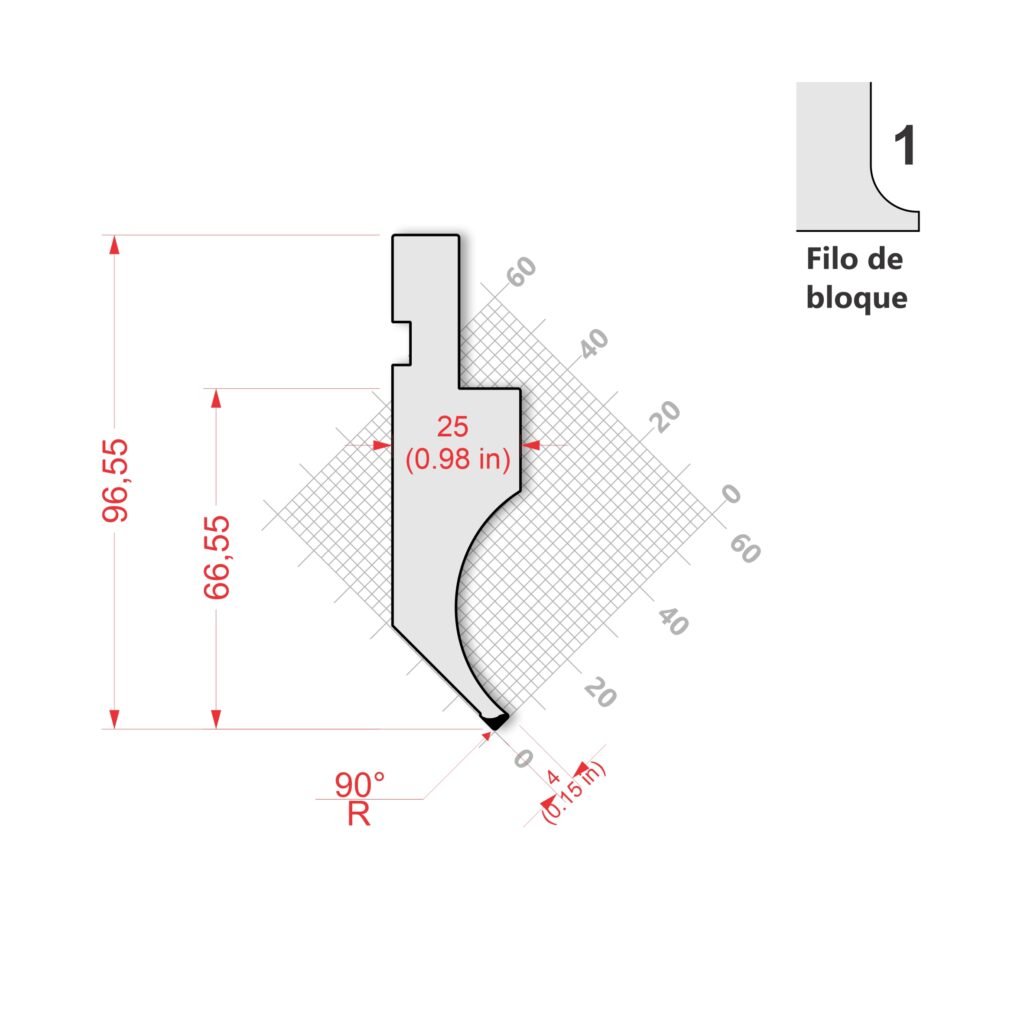

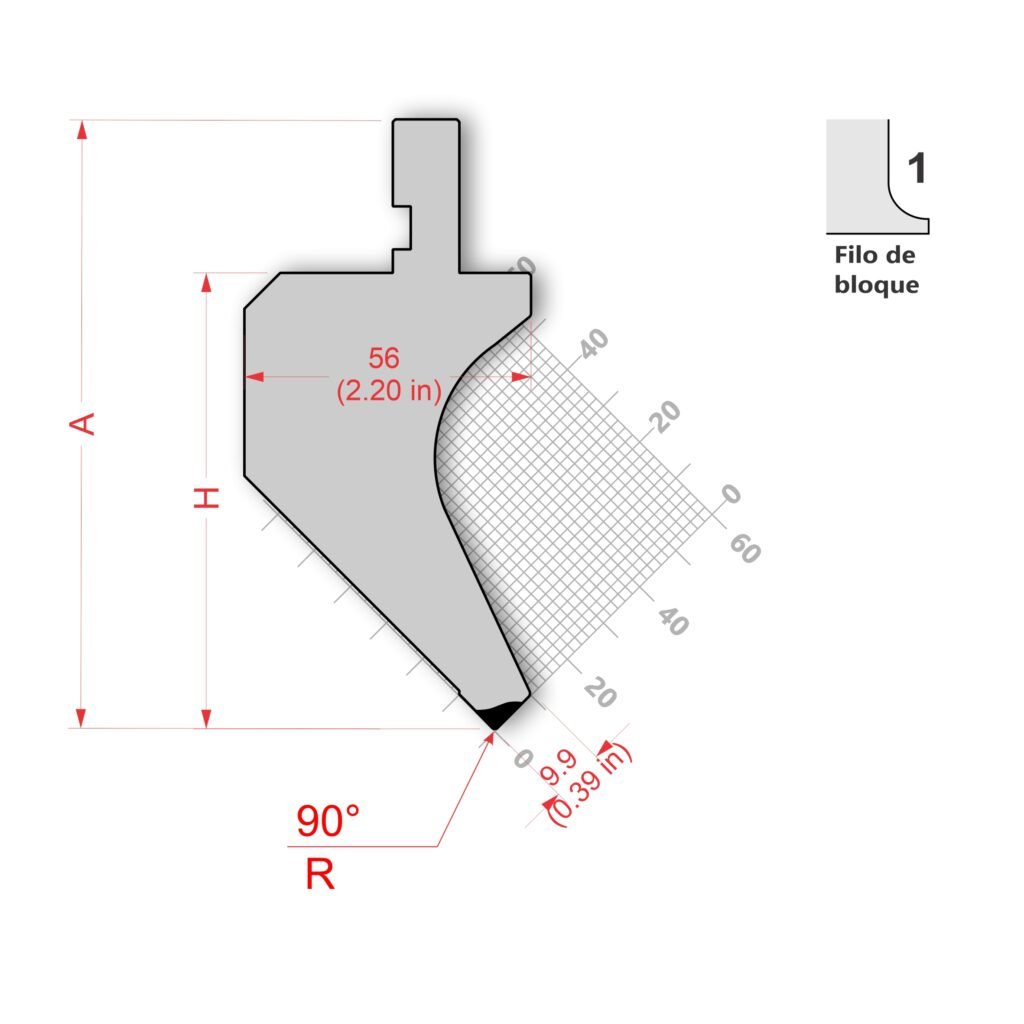

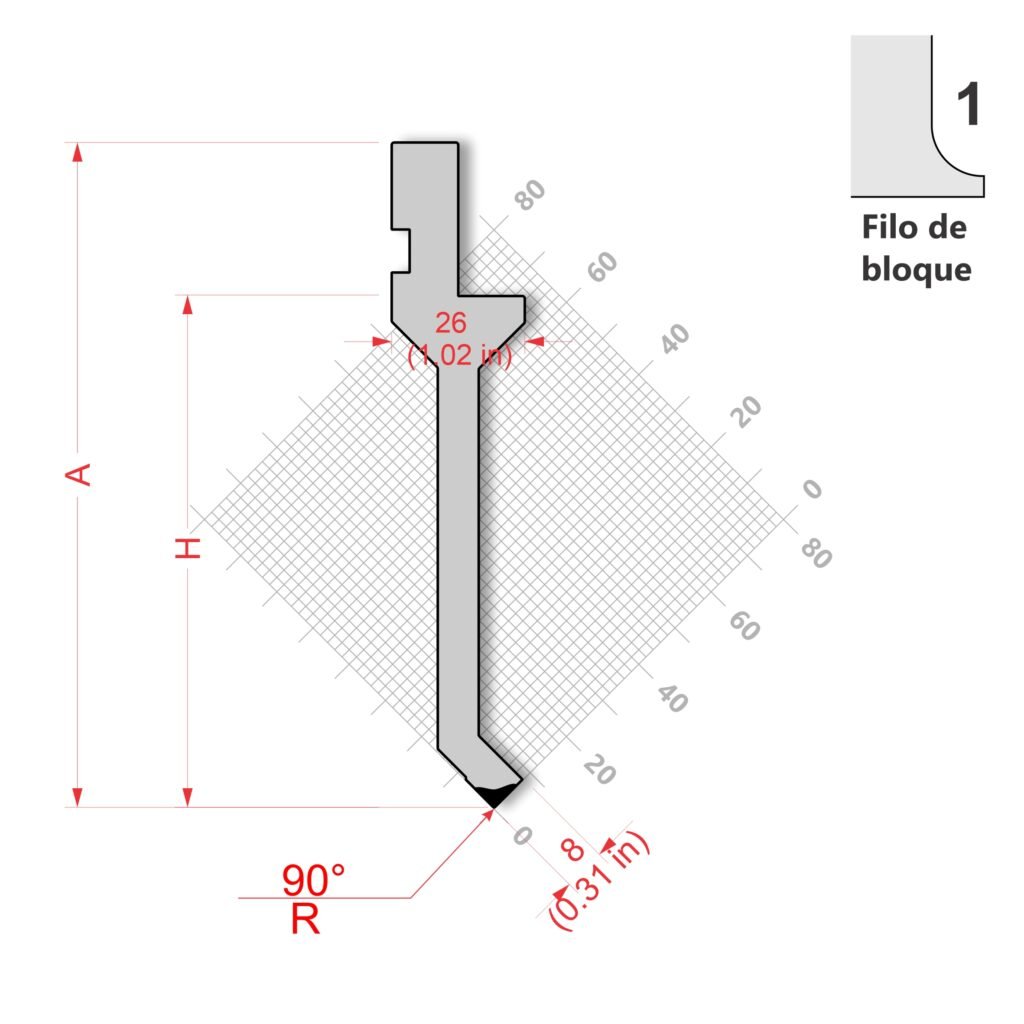

RD-PZC0001 Puzón GN

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZC0001-	525U	525	mm	20,67	in	20,9	kg
Medidas/Size H=145 mm A=175 mm R=0.8 mm H=5.71 in A=6.89 in R=0.03 in	495SA	495	mm	19,49	in	19,7	kg
	500SB	500	mm	19,68	in	19,9	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented

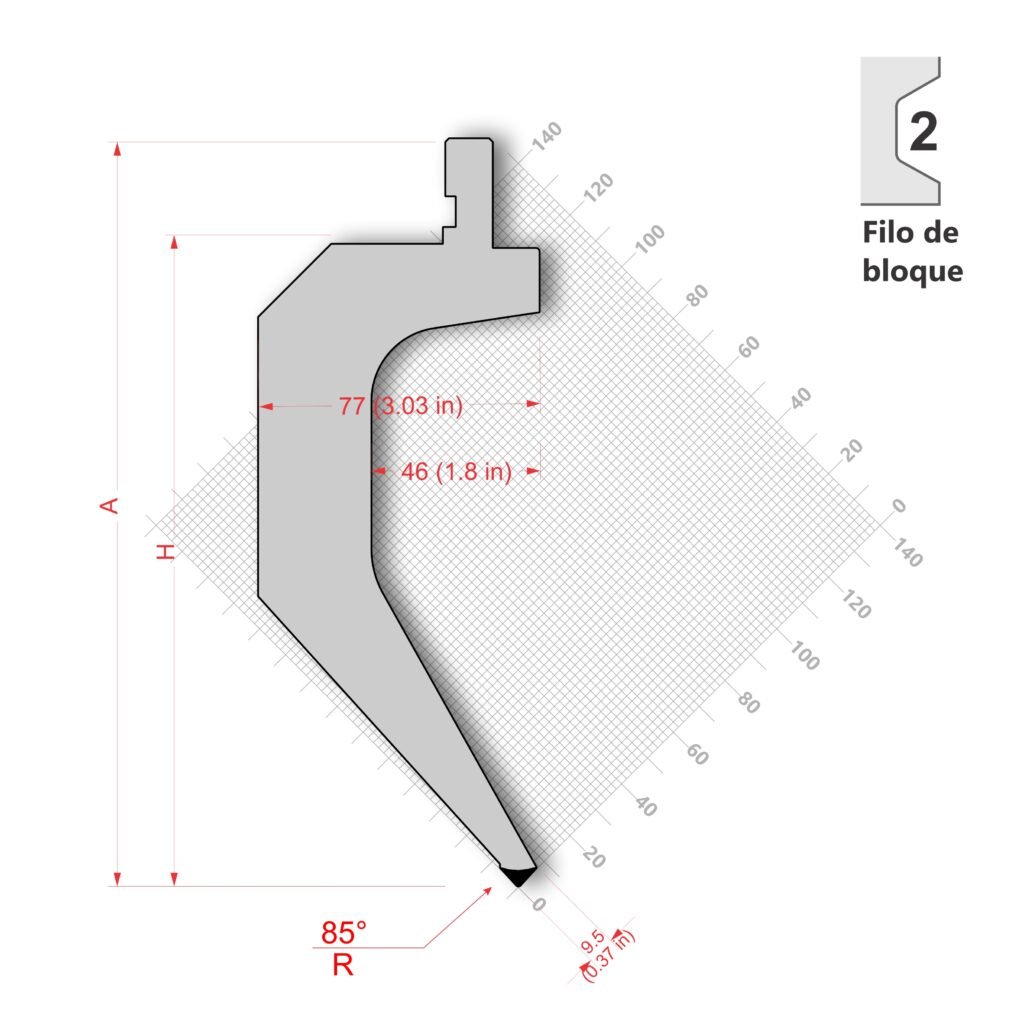

Punzón Cuello de Cisne
Resistencia del material /Resistance: 900 kN/m m x.

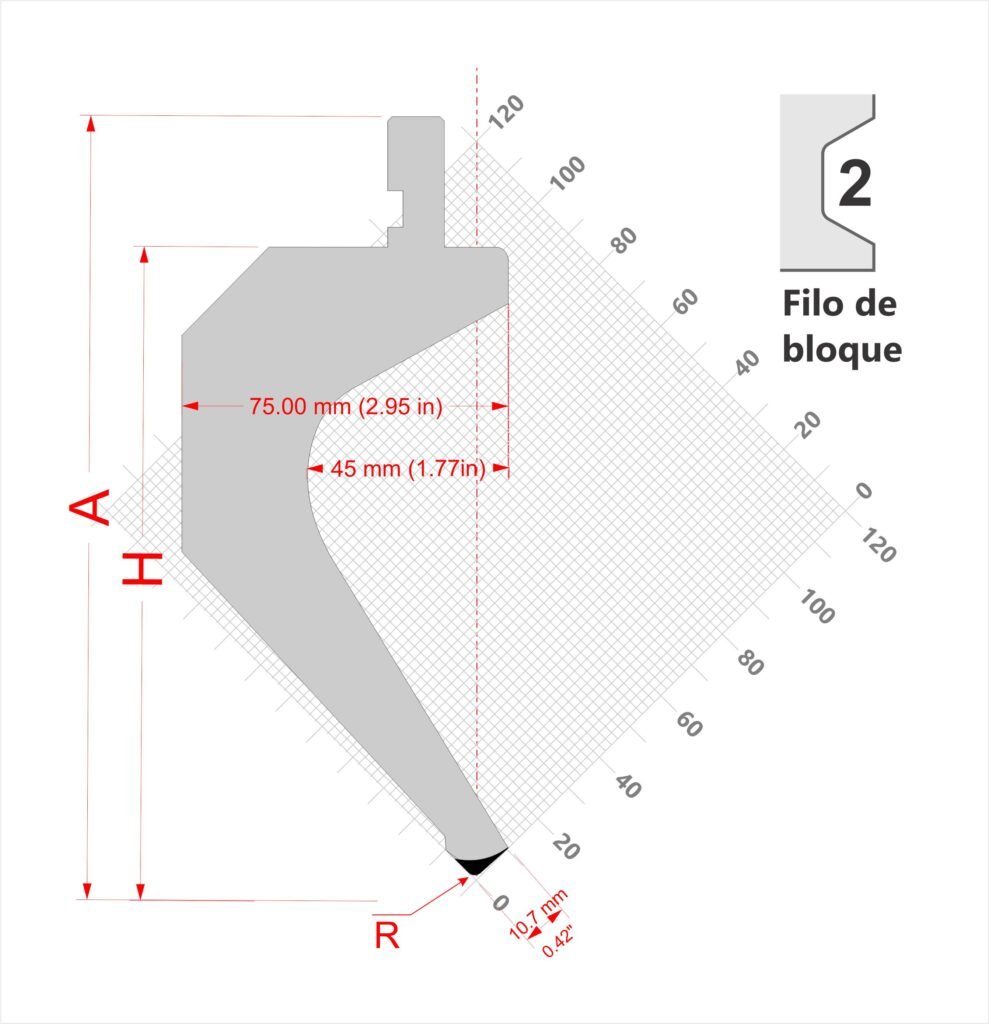

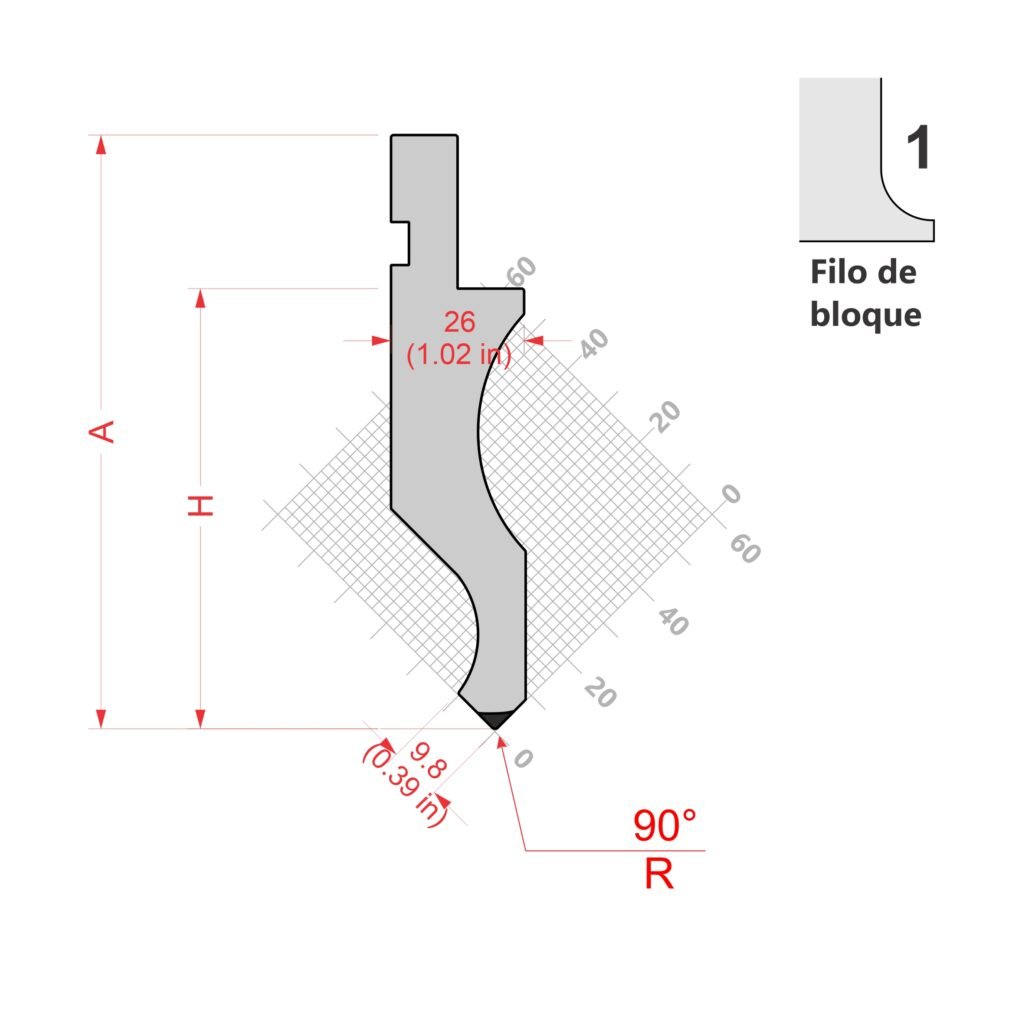

RD-PZC0002 Puzón GN

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZC0002-	525U	525	mm	20,67	in	20,9	kg
Medidas/Size H=144.30 mm A=174.30 mm R=2 mm H=5.71 in A=6.89 in R=0.079 in	495S	495	mm	19,49	in	19,7	kg
	500S	500	mm	19,68	in	19,9	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Cuello de Cisne
Resistencia del material /Resistance: 900 kN/m m x.

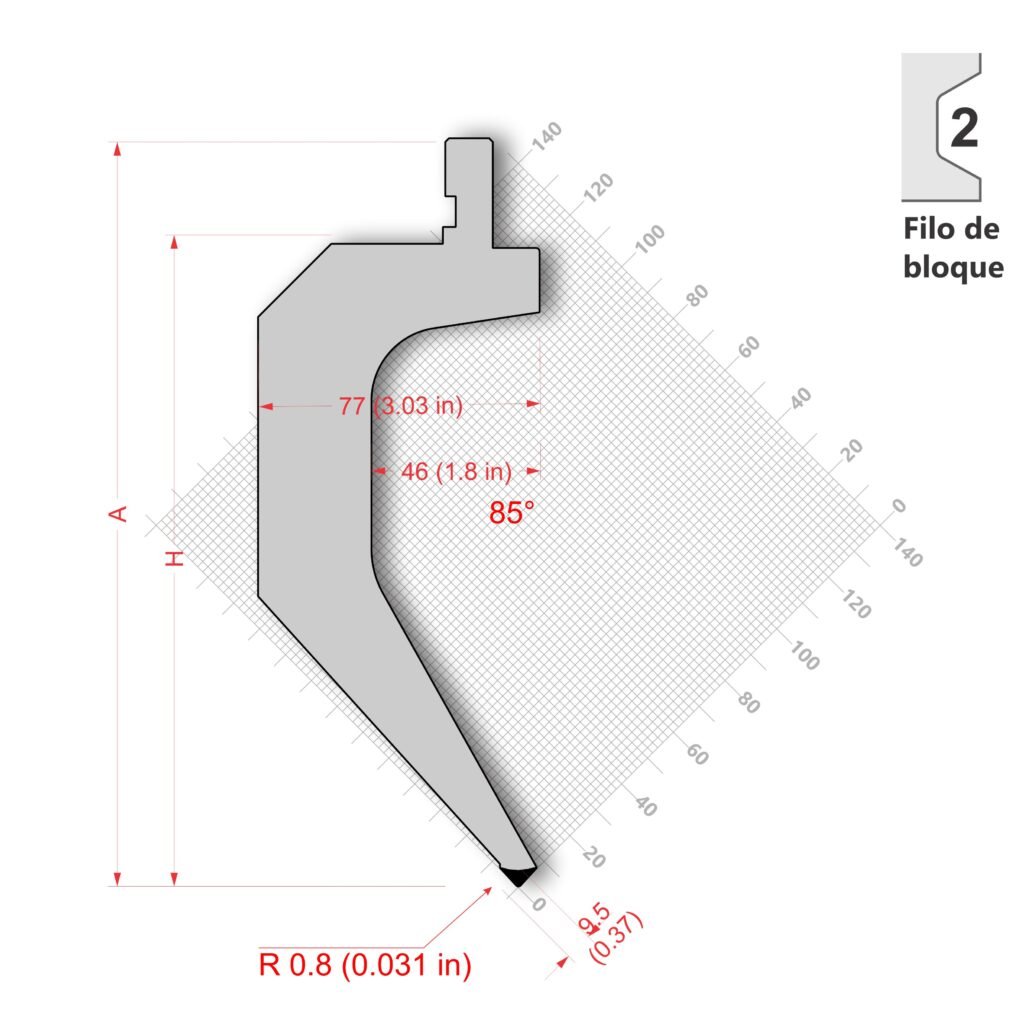

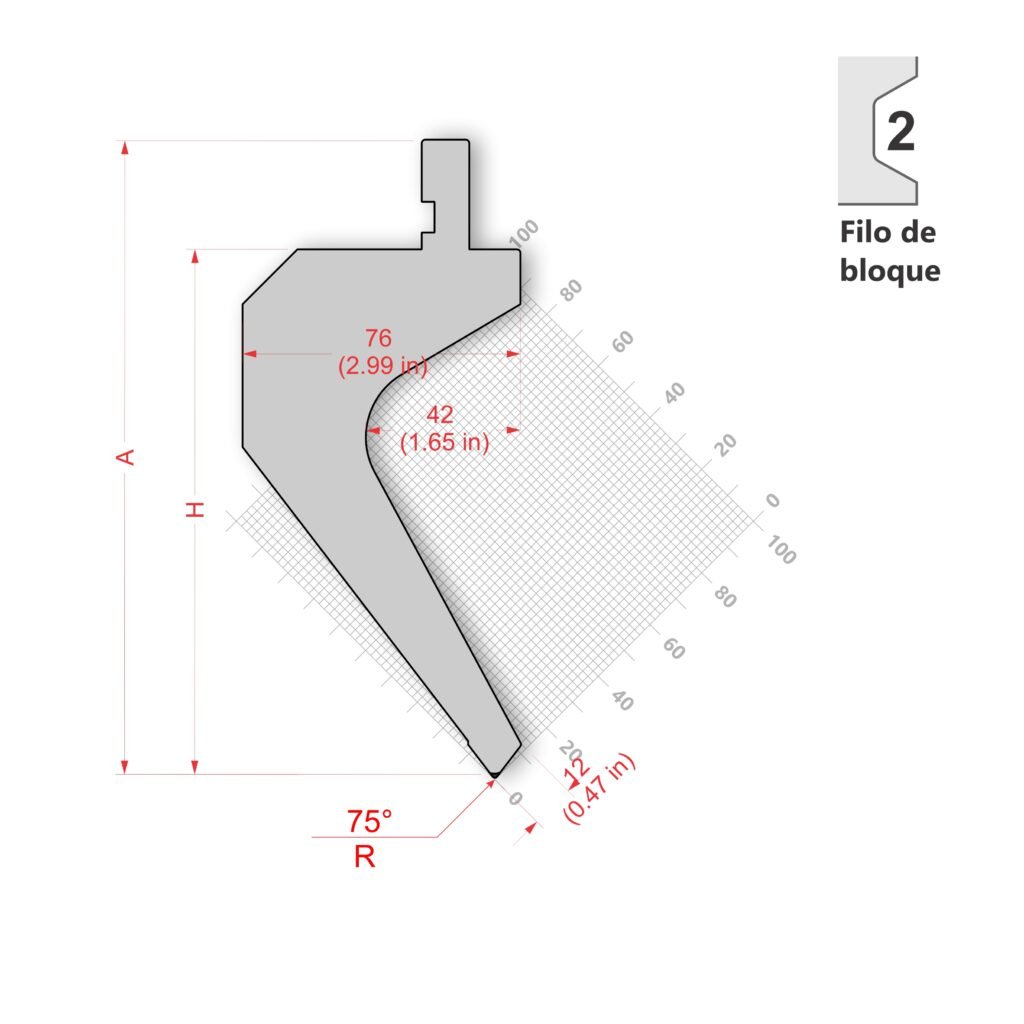

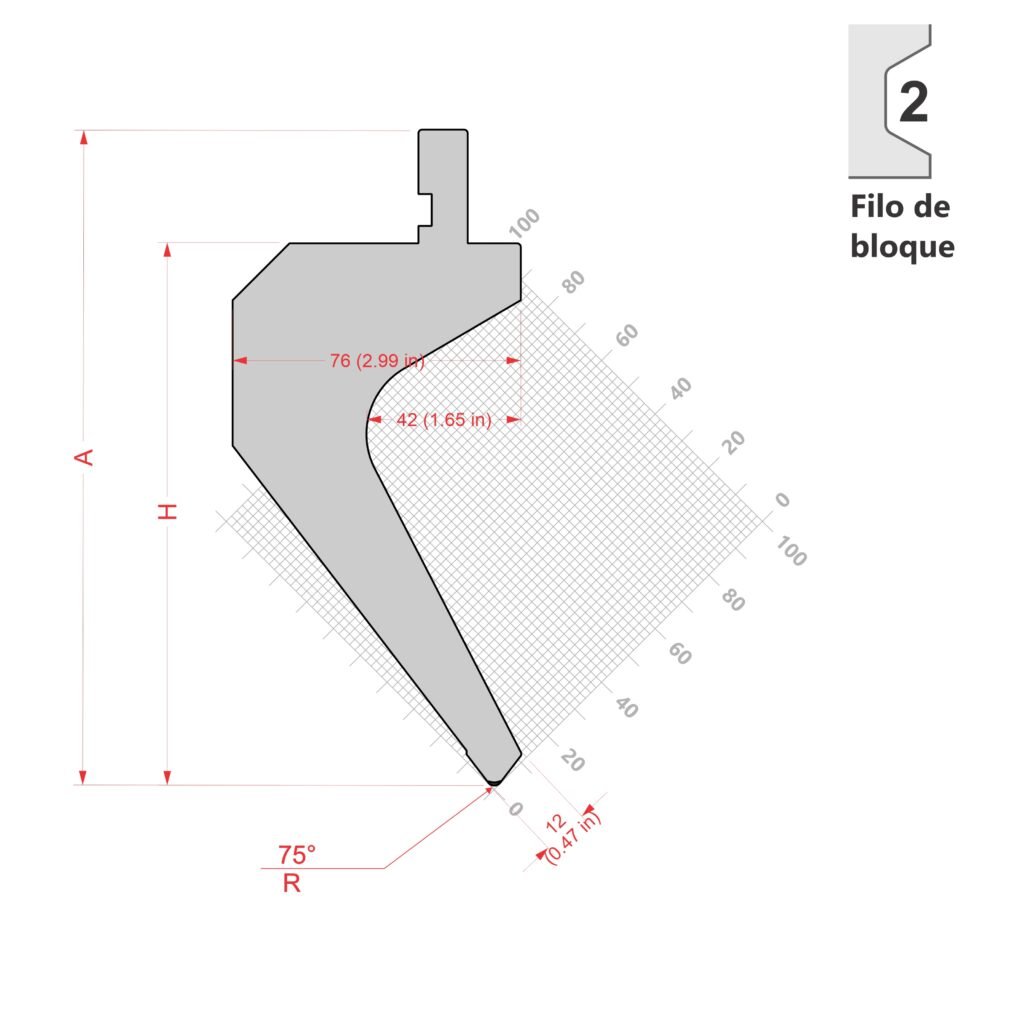

RD-PZC0004 Puzón GN

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZC0004-	525U	525	mm	20,67	in	24	kg
Medidas/Size H=175 mm A=205 mm R=0.8 mm H=6.89 in A=8.07 in R=0.031 in	495SA	495	mm	19,49	in	22,6	kg
	500SB	500	mm	19,68	in	22,9	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Cuello de Cisne
Resistencia del material /Resistance: 700 kN/m m x.

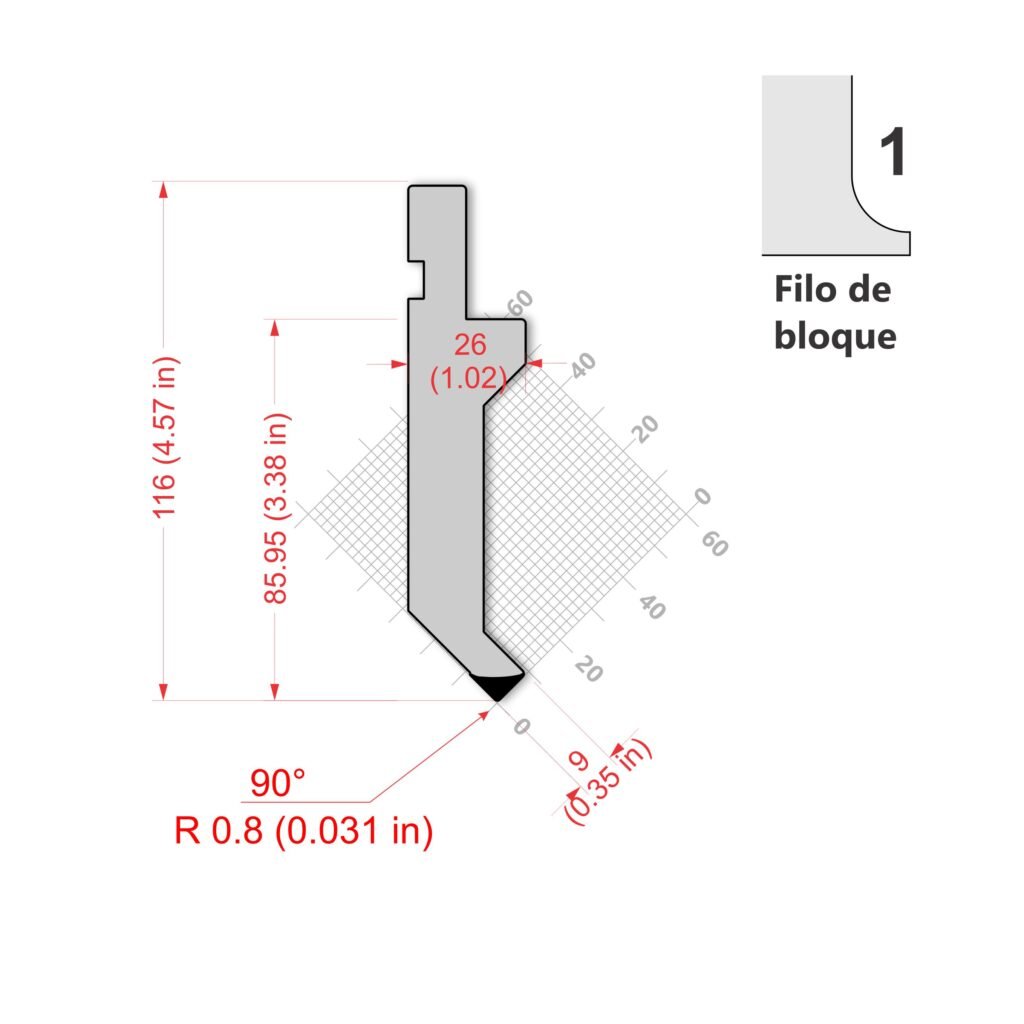

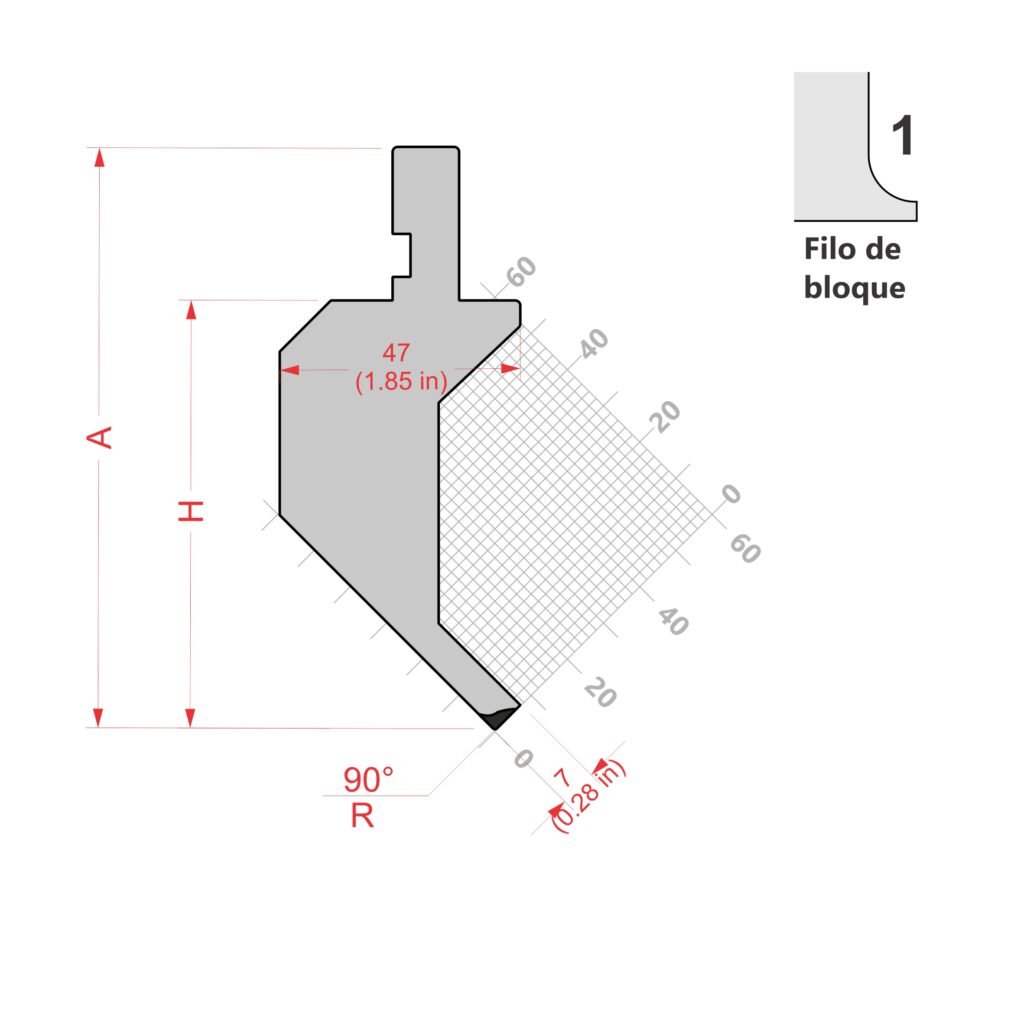

RD-PZE0025 Punzón Estándar

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZE0025-	835U	835	mm	32,87	in	13	kg
Medidas/Size H=175 mm A=205 mm R=0.8 mm H=6.89 in A=8.07 in R=0.031 in	415U	415	mm	16,34	in	6,5	kg
	795SX	795	mm	31,29	in	13	kg
	805SF	805	mm	31,69	in	13	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Estándar
Resistencia del material /Resistance: 400 kN/m m x.

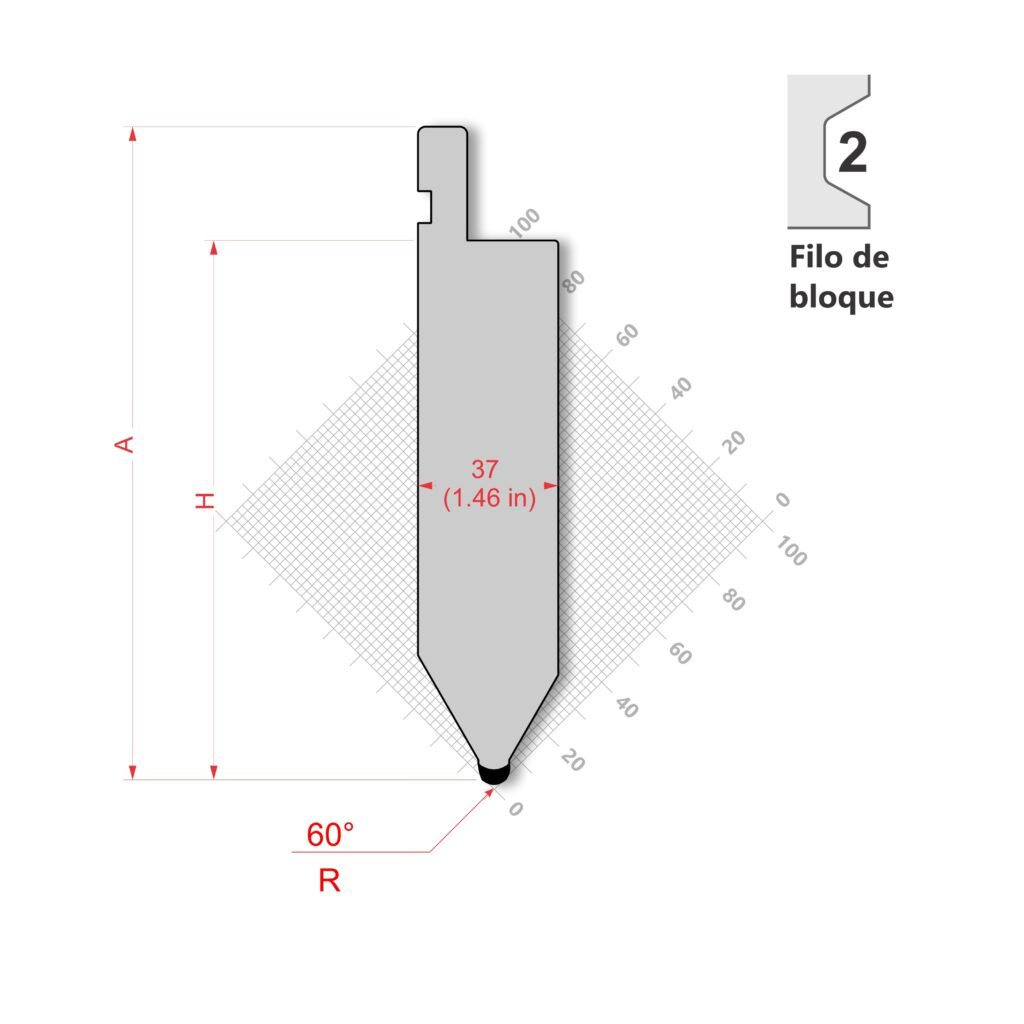

RD-PZR0018 Punzón Punta Redonda

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZR0018	522U	522	mm	20.55	in	11.0	kg
Medidas/Size H=90 mm A=120 mm H=3.54 in A=4.72 in	495SA	495	mm	19.49	in	12.0	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Punta Redonda
Resistencia del material /Resistance: 1000 kN/m m x.

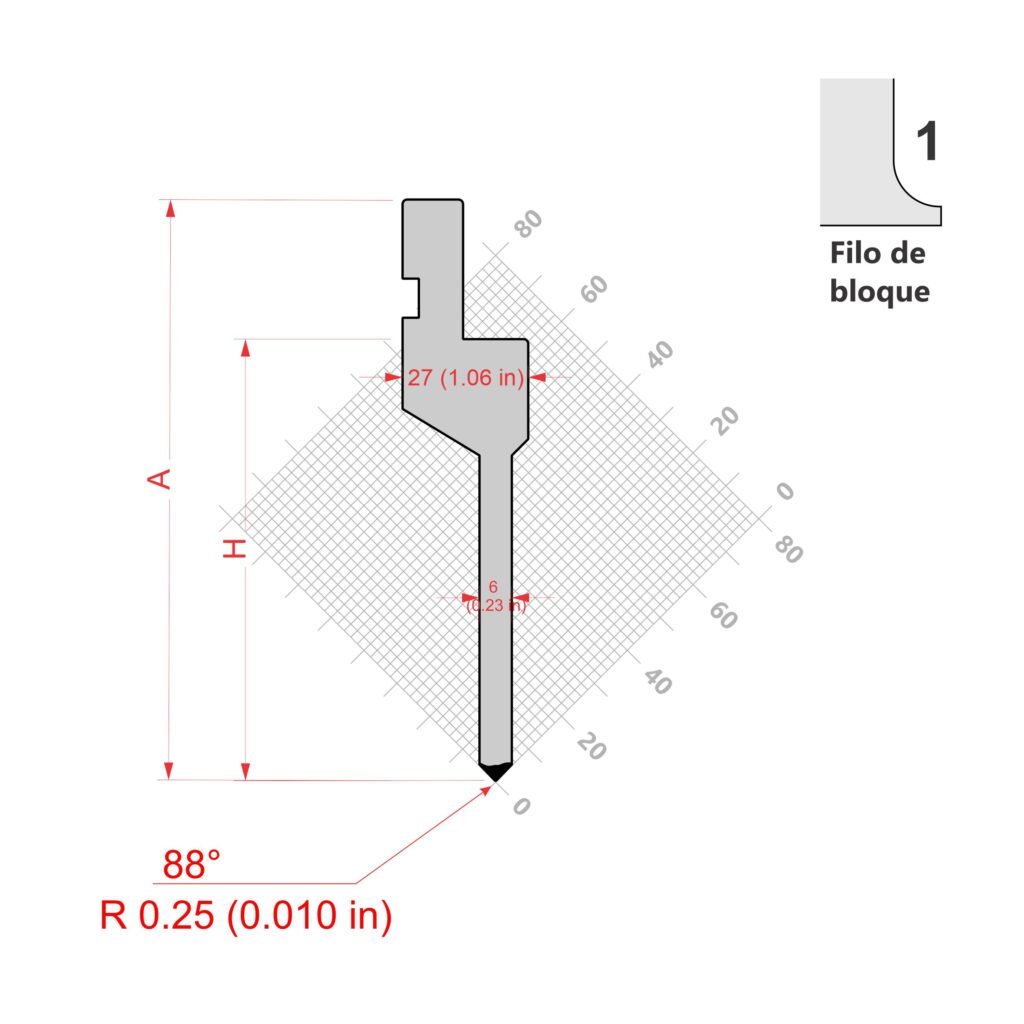

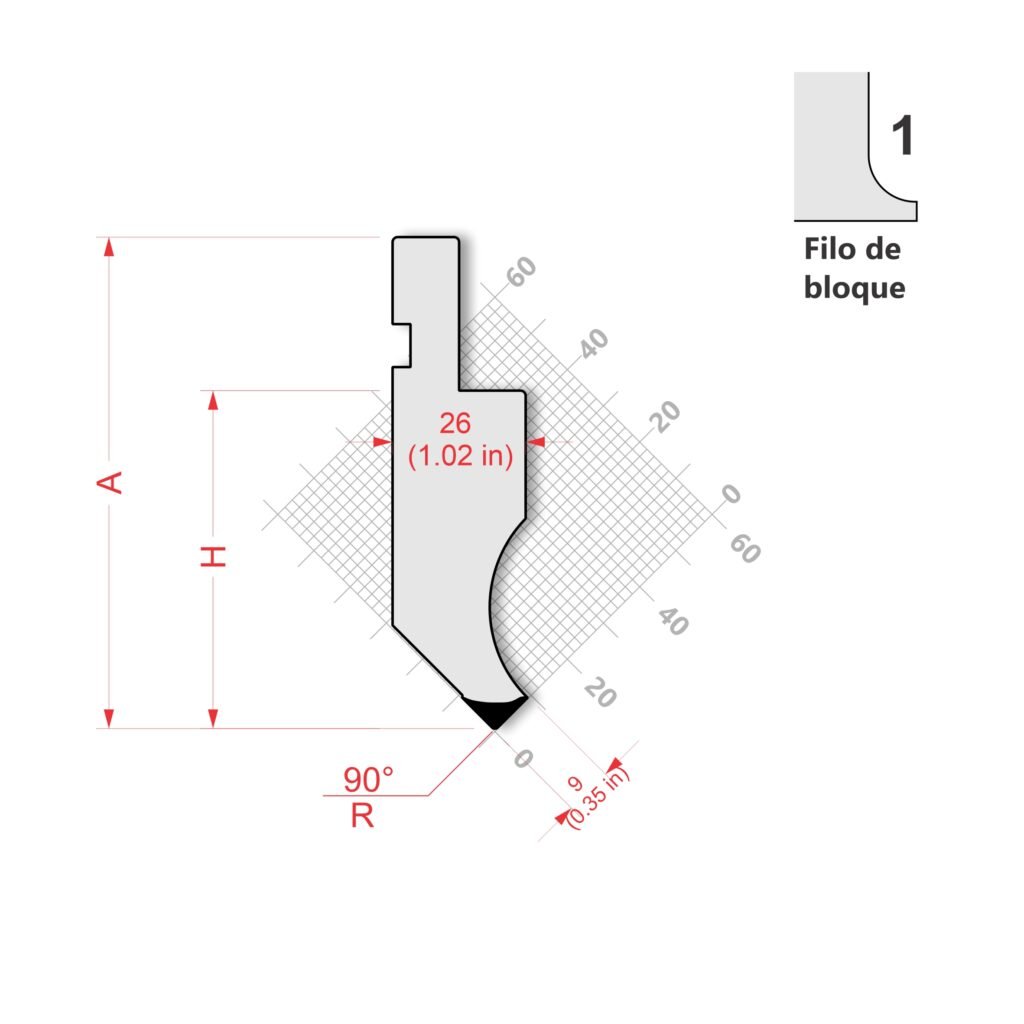

RD-PZRC0044 Punzón Recto

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZRC0044-	835U	835	mm	32,87	in	9	kg
Medidas/Size H=95 mm A=125 mm R=0.25 mm H=3.74 in A=4.92 in R=0.010 in	415U	415	mm	16,34	in	4,5	kg
	795SX	795	mm	31,29	in	9	kg
	805SF	805	mm	31,69	in	9	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Recto
Resistencia del material /Resistance: 500 kN/m m x.

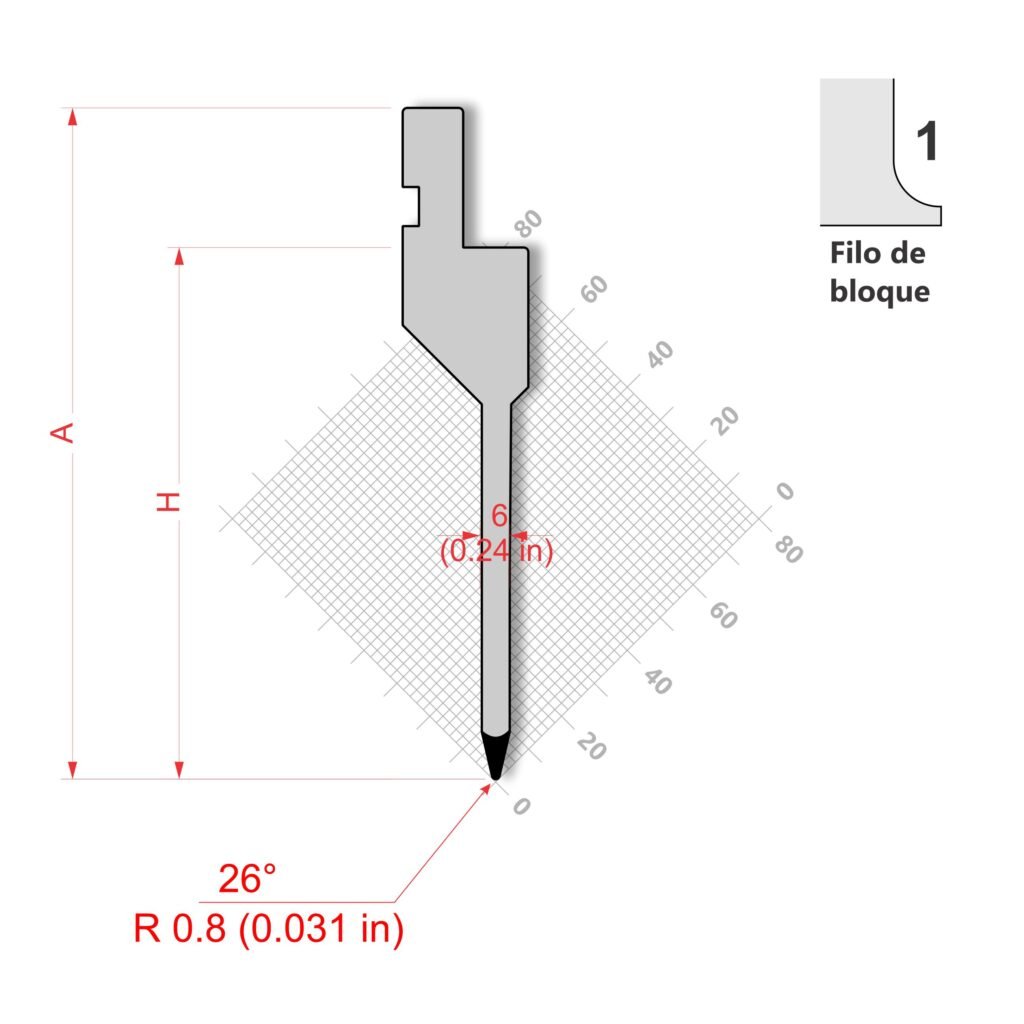

RD-PZRA0100 Punzón Recto Agudo

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZRA0100-	835U	835	mm	32,87	in	9,8	kg
Medidas/Size H=117 mm A=147 mm R=0.8 mm H=4.61 in A= 5.79 in R=0.031 in	415U	415	mm	16,34	in	4,9	kg
	795SX	795	mm	31,29	in	9,8	kg
	805SF	805	mm	31,69	in	9,8	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Recto Agudo
Resistencia del material /Resistance: 500 kN/m m x.

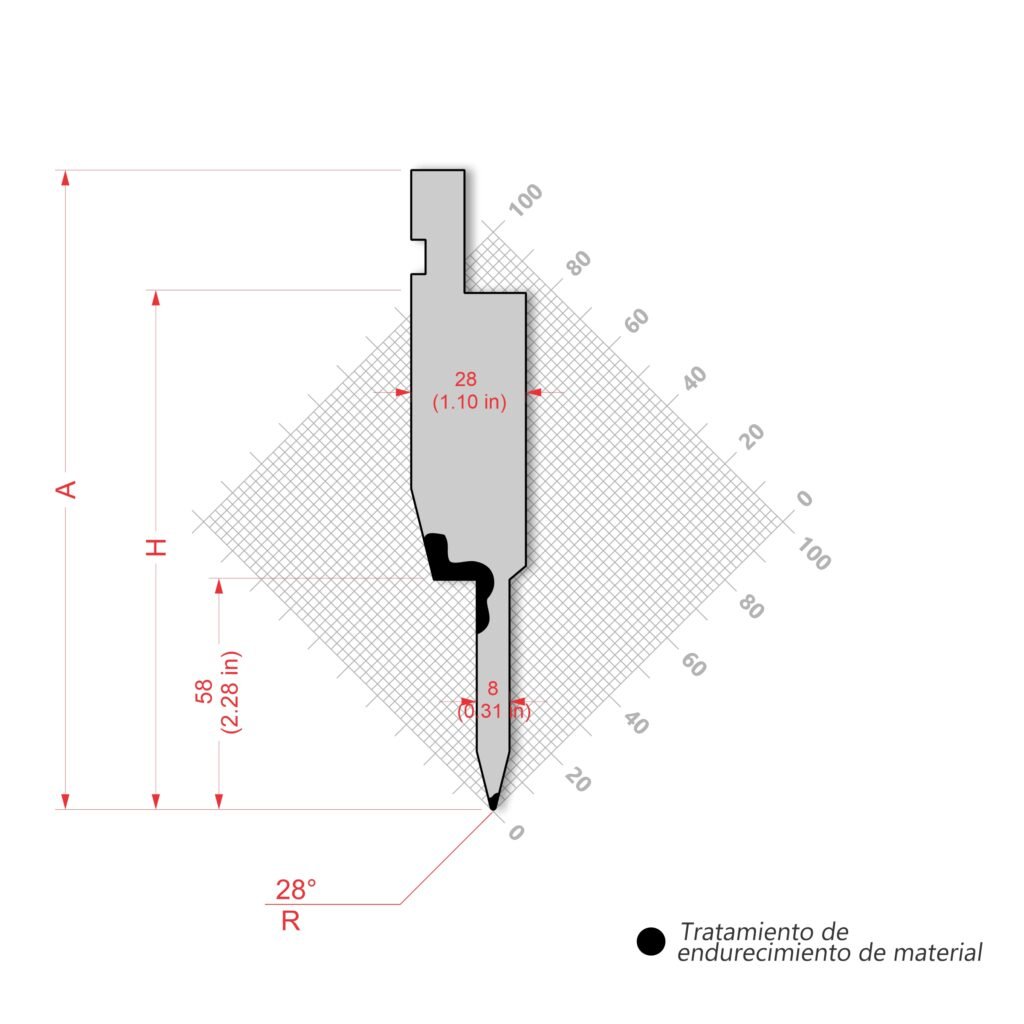

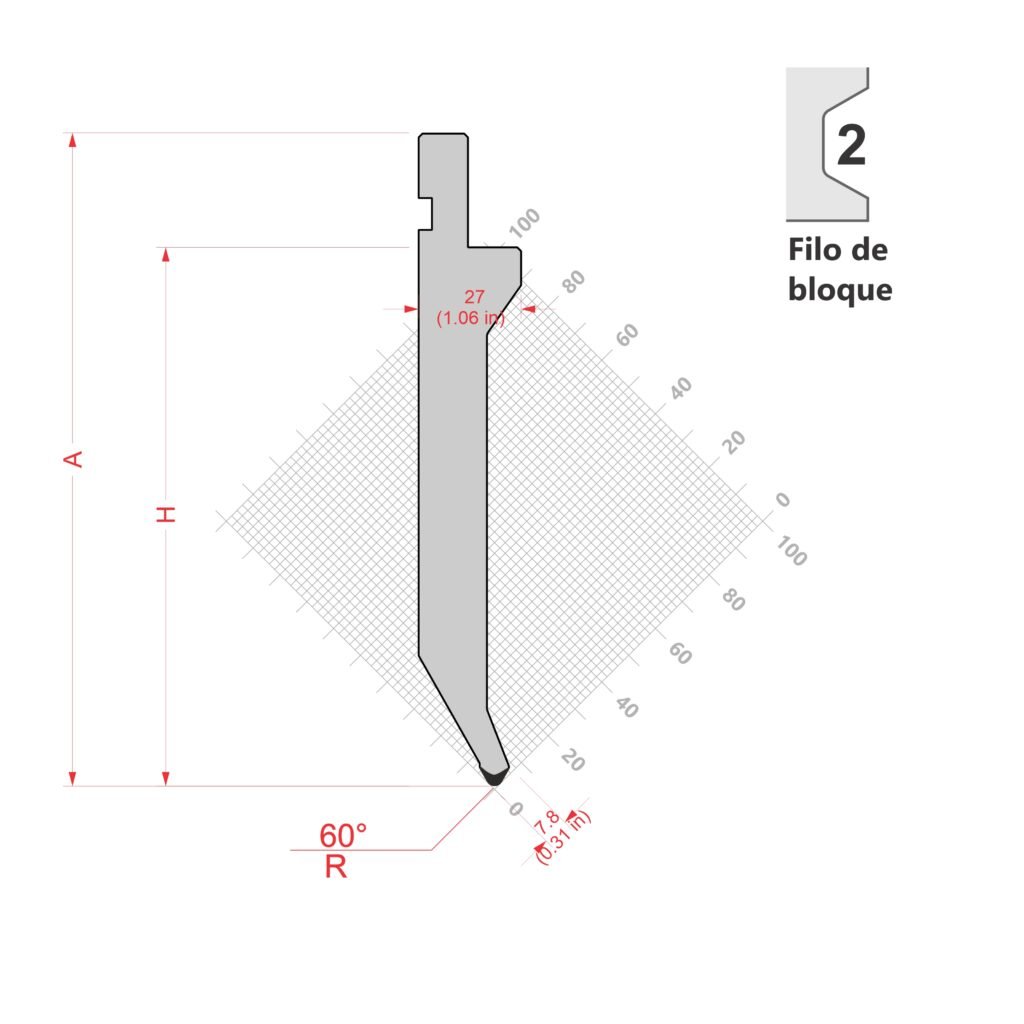

RD-PZC0008 Puzón Agudo

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZA0008-	525U	525	mm	20,67	in	12	kg
Medidas/Size H=145 mm A=175 mm R=0.8 mm H=5.71 in A=6.89 in R=0.031 in	495SA	495	mm	19,49	in	11,3	kg
	500SB	500	mm	19,68	in	11,4	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Agudo
Resistencia del material /Resistance: 800 kN/m m x.

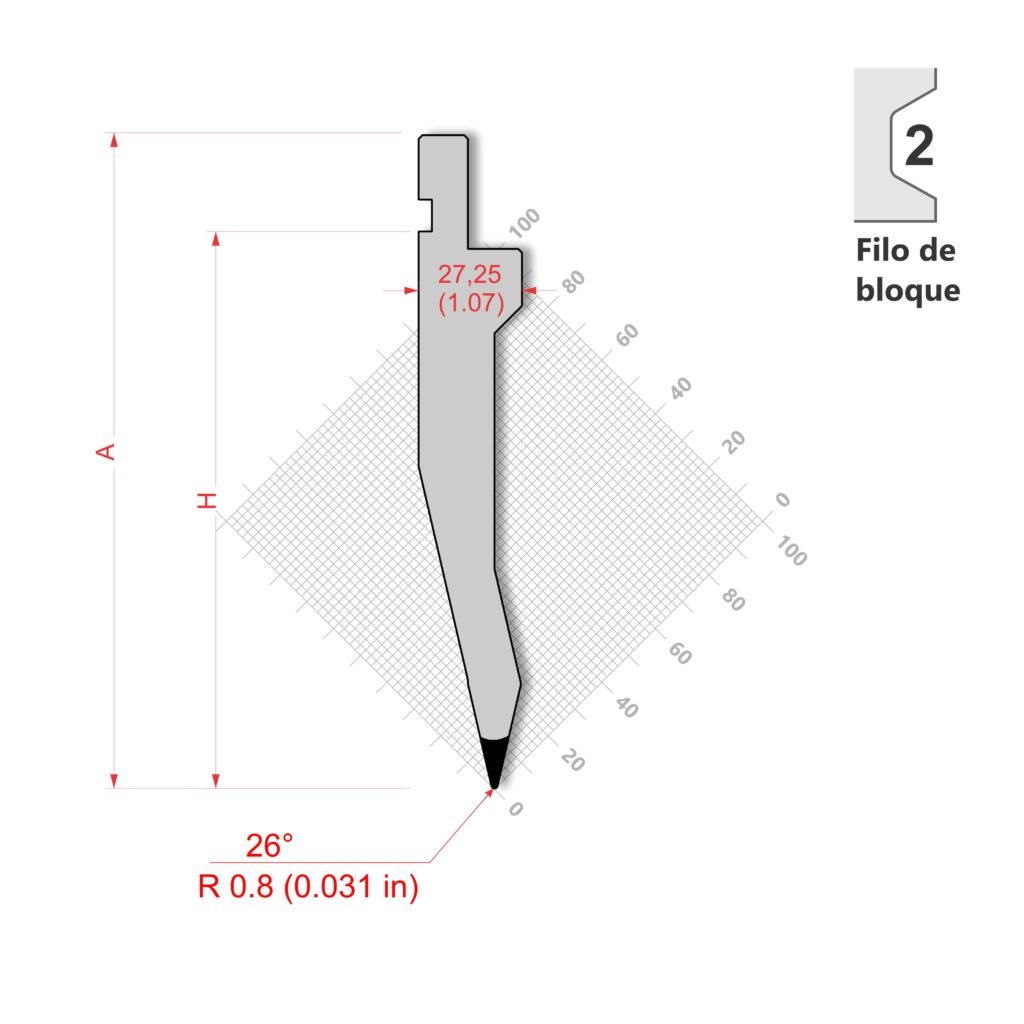

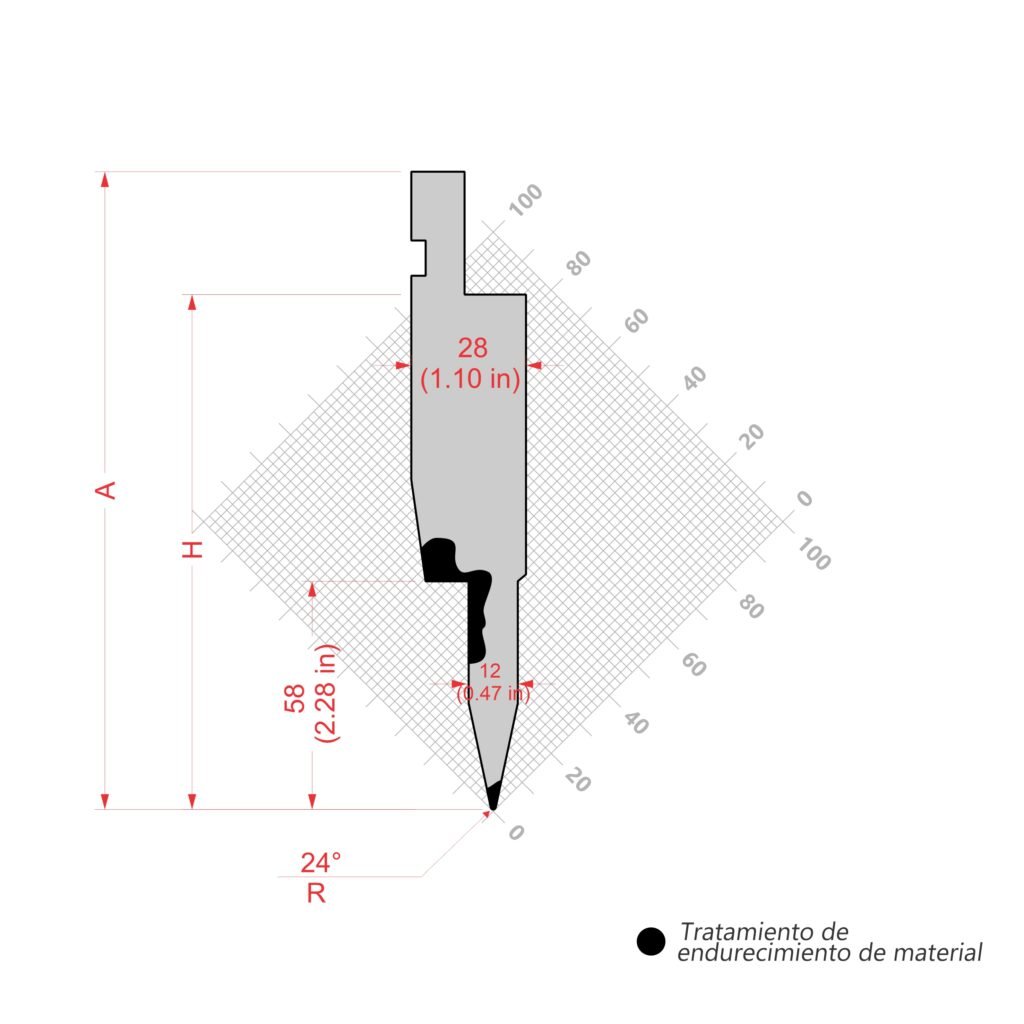

RD-PZA0011 Puzón Agudo

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZA0011-	525U	525	mm	20,67	in	11	kg
Medidas/Size H=145 mm A=175 mm R=0.8 mm H=5.71 in A=6.89 in R=0.031 in	495SA	495	mm	19,49	in	10,4	kg
	500SB	500	mm	19,68	in	10,5	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Agudo
Resistencia del material /Resistance: 800 kN/m m x.

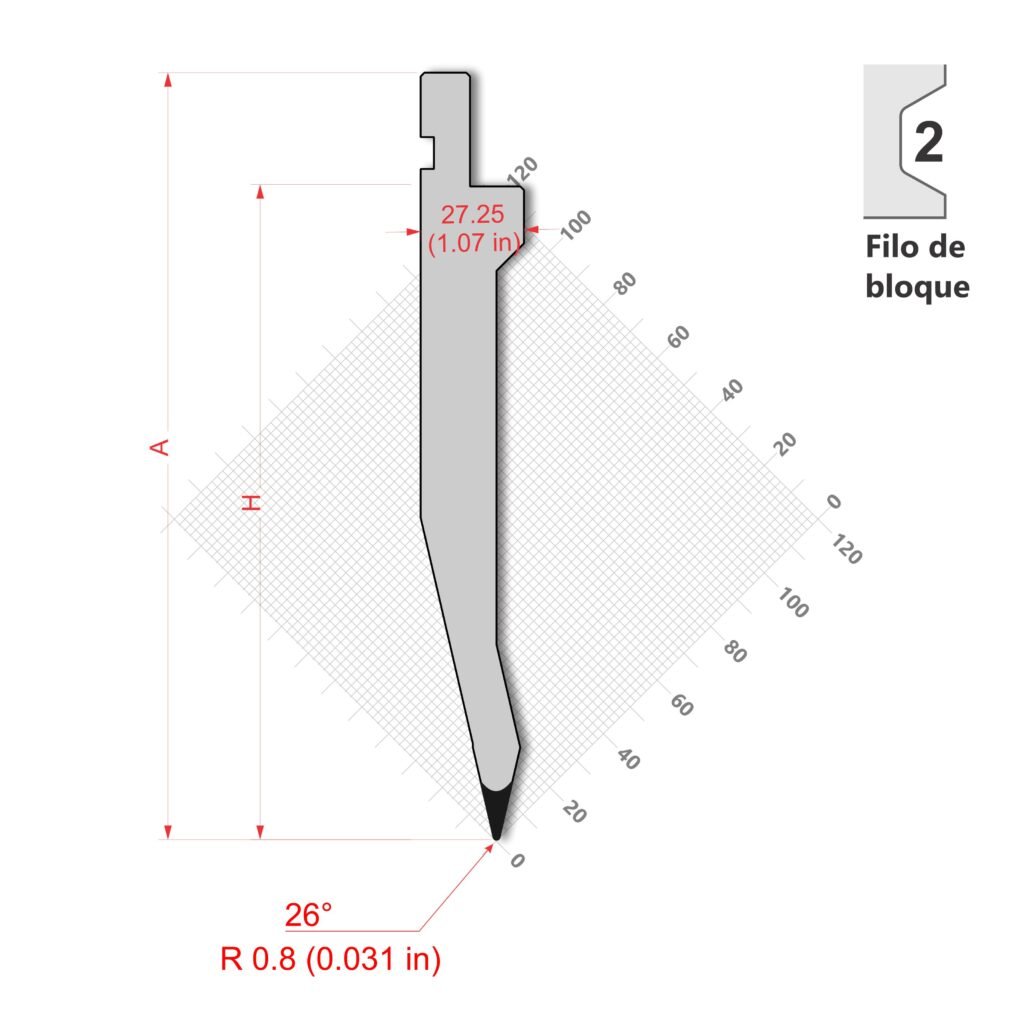

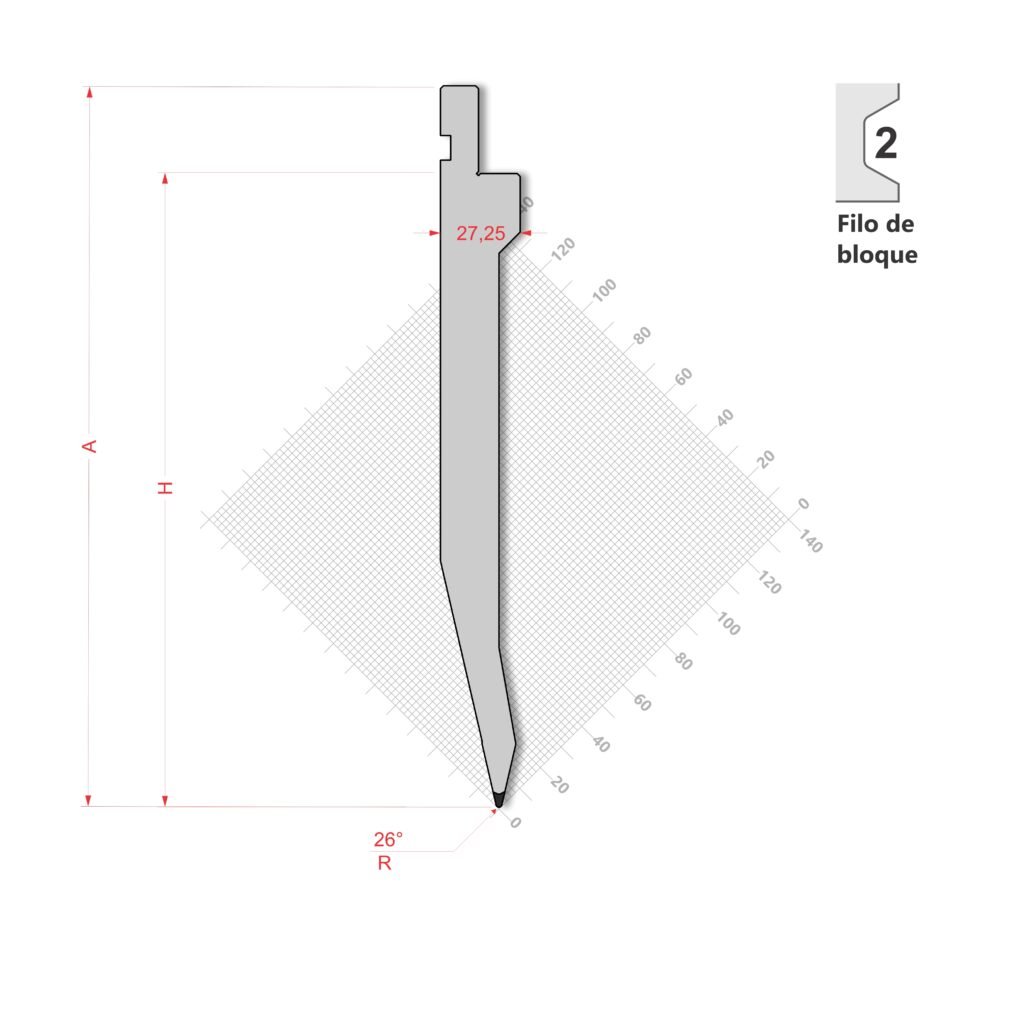

RD-PZA0012 Puzón Agudo

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZA0012-	525U	525	mm	20,67	in	14	kg
Medidas/Size H=175 mm A=205 mm R=0.8 mm H=6.89 in A=8.07 in R=0.031 in	495SA	495	mm	19,49	in	13,2	kg
	500SB	500	mm	19,68	in	13,3	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Agudo
Resistencia del material /Resistance: 950 kN/m m x.

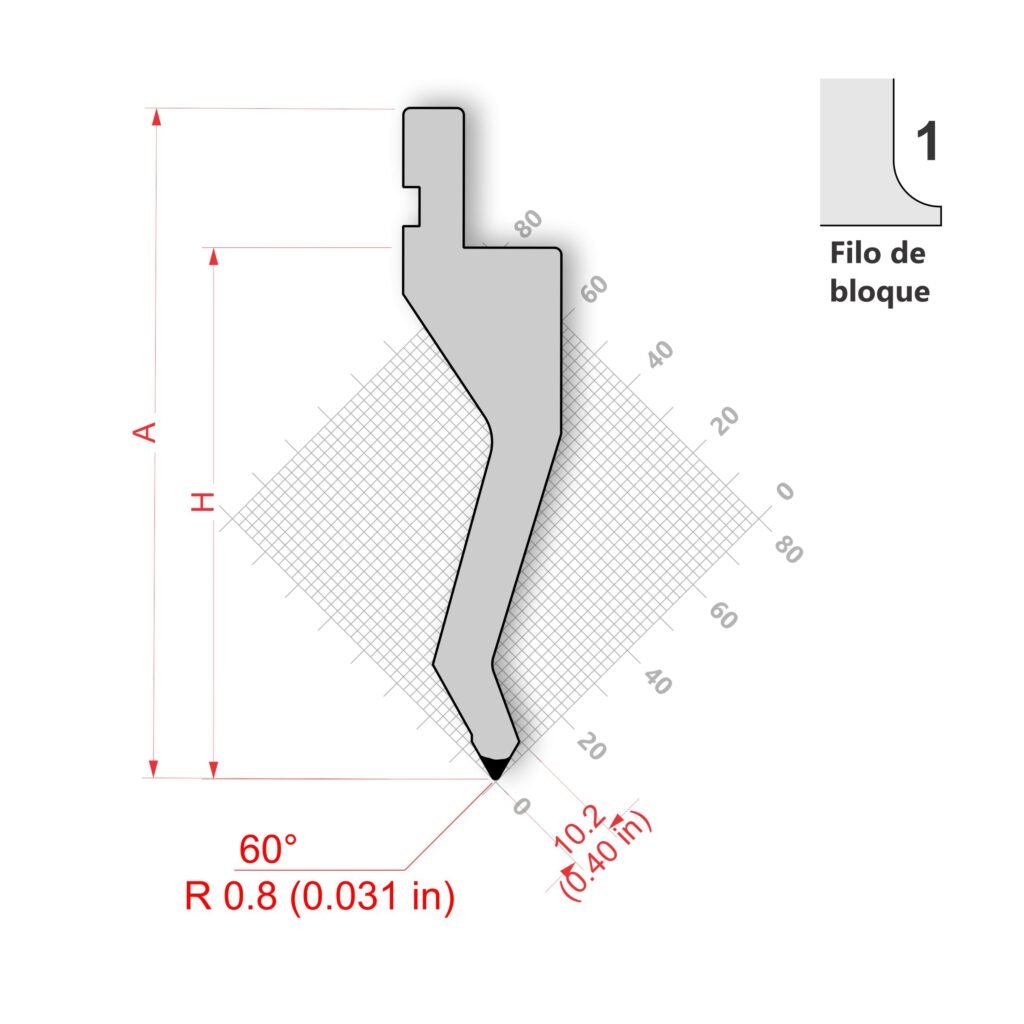

RD-PZA0085 Punzón Agudo Inverso

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZA0085-	835U	835	mm	32,87	in	15	kg
Medidas/Size H=115 mm A=145 mm R=0.8 mm H=4.53 in A=5.71 in R=0.031 in	415U	415	mm	16,34	in	7,5	kg
	795SX	795	mm	31,29	in	15	kg
	805SF	805	mm	31,69	in	15	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Agudo Inverso
Resistencia del material /Resistance: 700 kN/m m x.

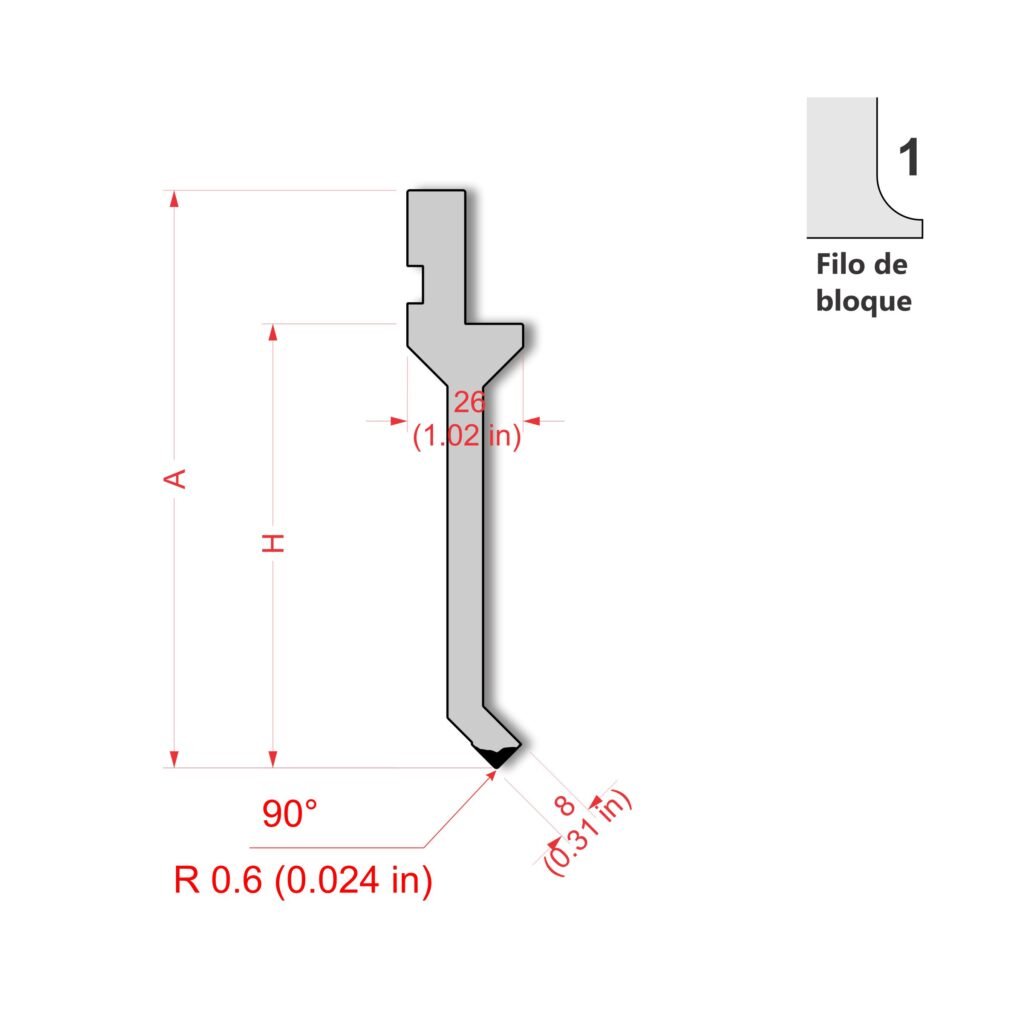

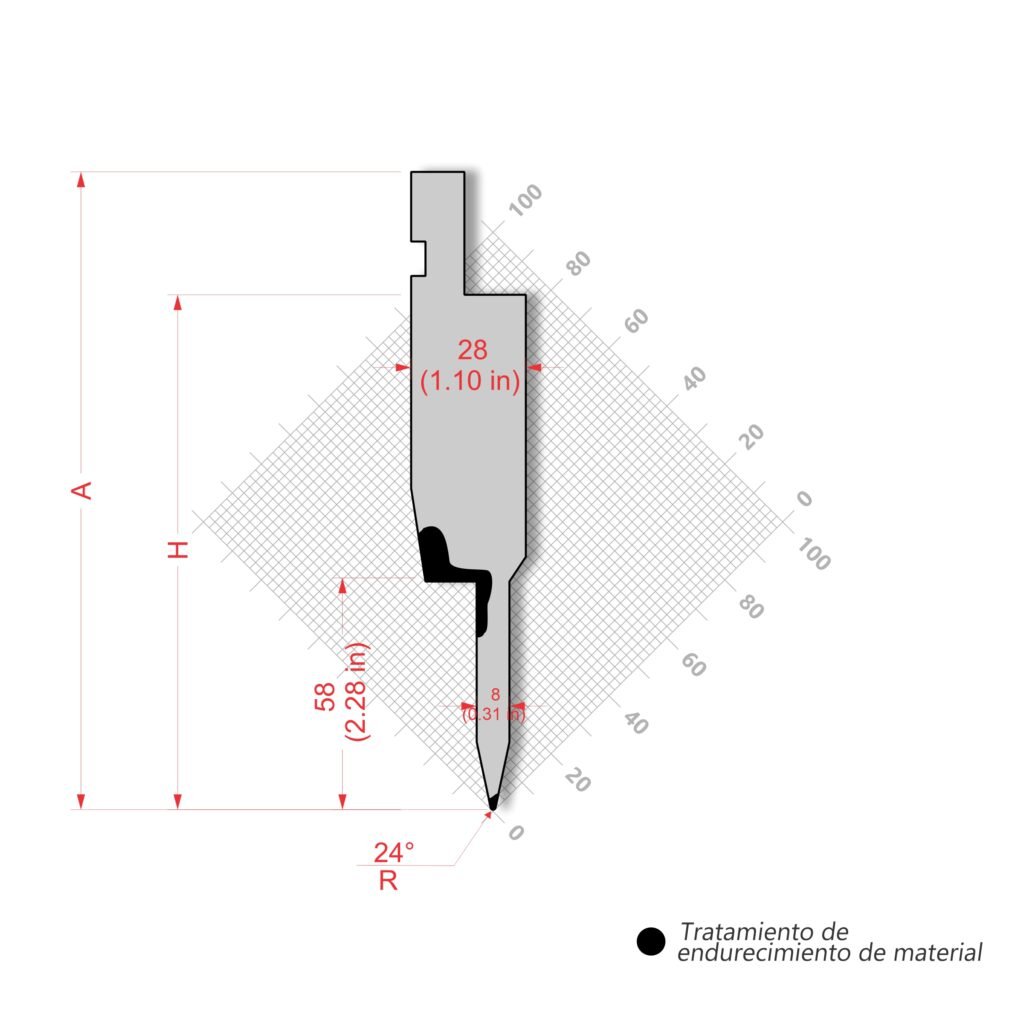

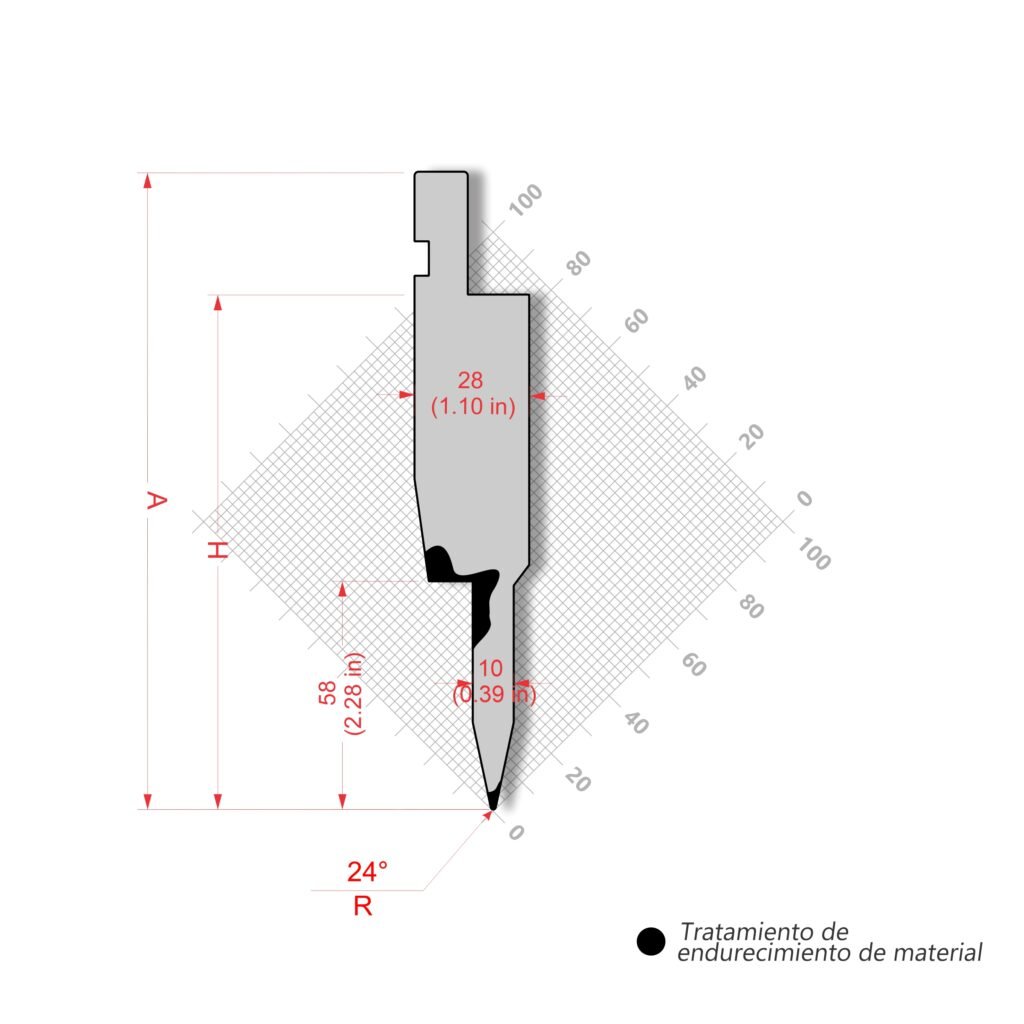

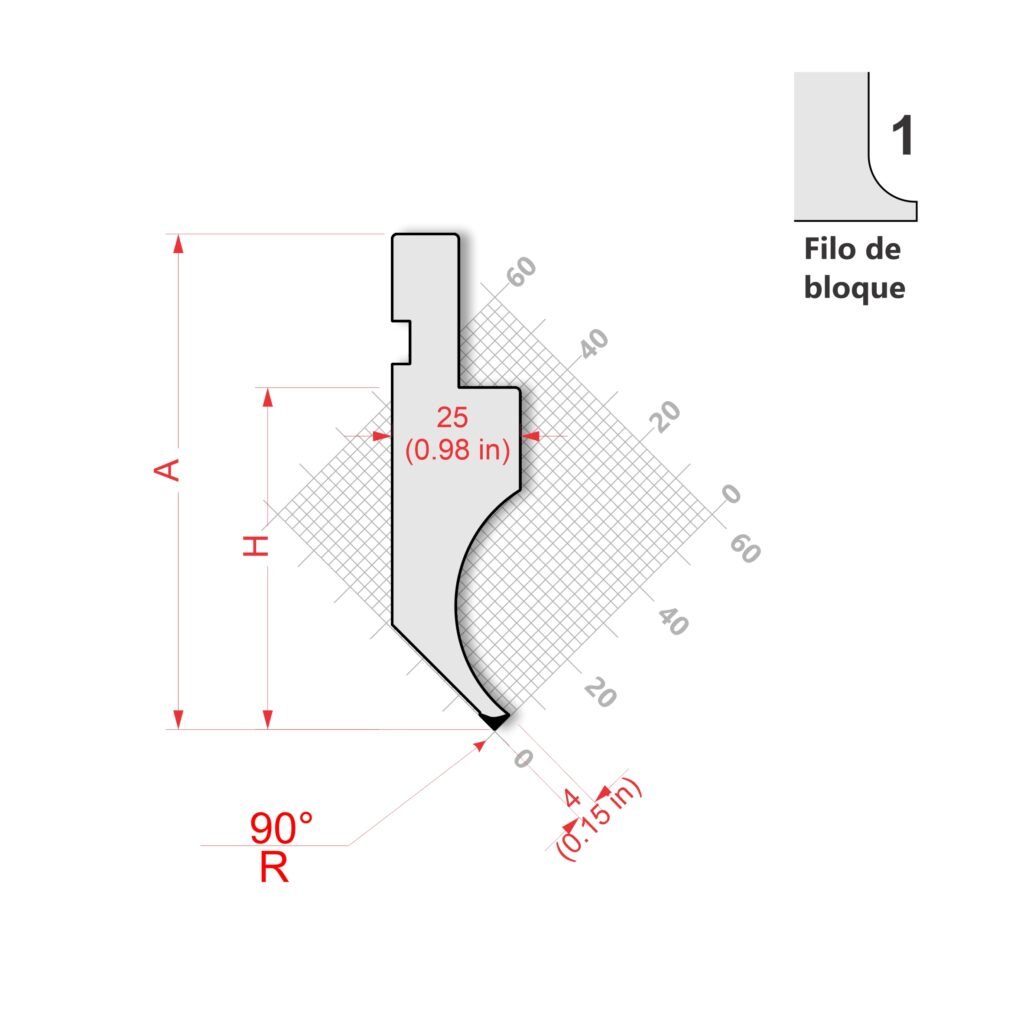

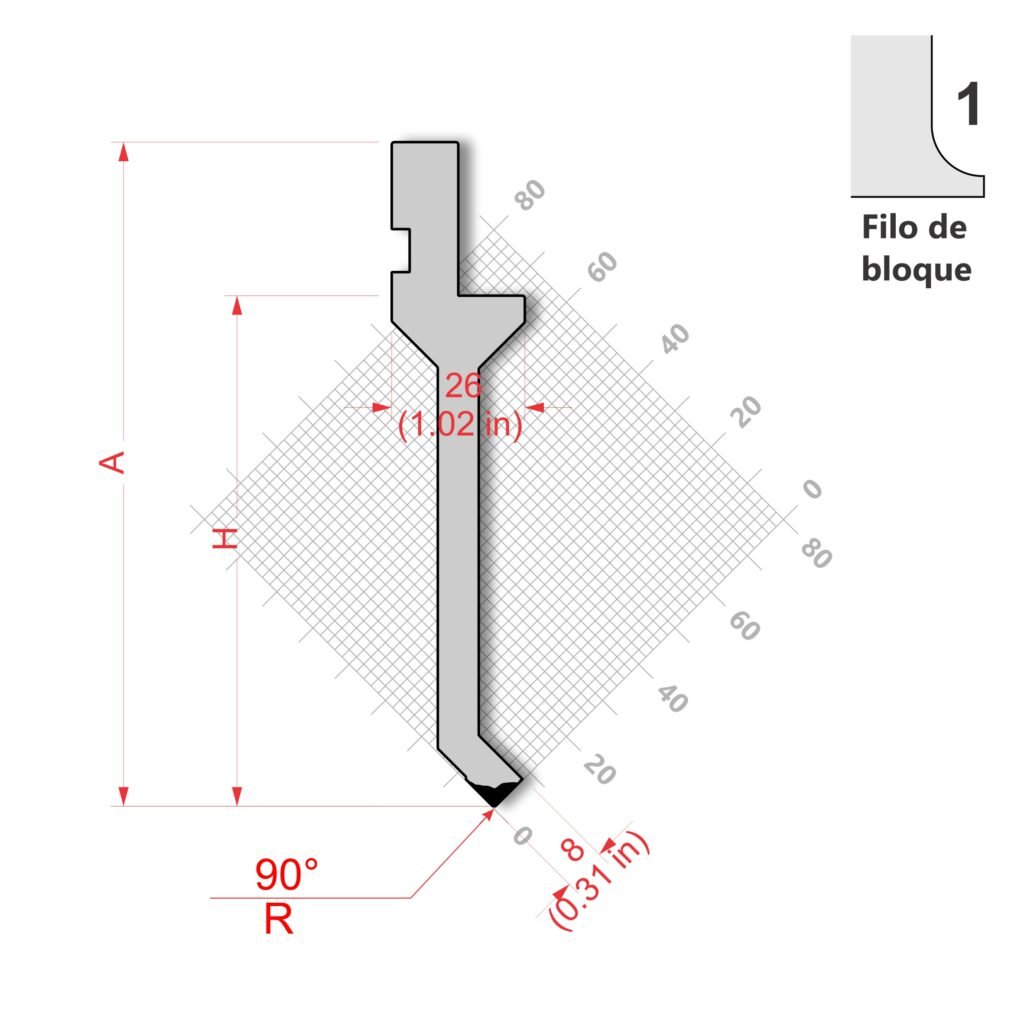

RD-PZS0029 Punzón Sash

PUNZÓN/ PUNCH	Cod	Ancho / Width				Peso/Weight
RD-PZS0029-	835U	835	mm	32,87	in	11,5	kg
Medidas/Size H=100 mm A=130 mm R=0.6 mm H=3.94 in A=5.12 in R=0.024 in	415U	415	mm	16,34	in	5,7	kg
	795SX	795	mm	31,29	in	11	kg
	805SF	805	mm	31,69	in	11	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Punzón Sash
Resistencia del material /Resistance: 350 kN/m m x.

MATRICES

Las matrices estándar son el complemento esencial en el doblado, garantizando soporte, alineación y precisión en una gran variedad de configuraciones y materiales

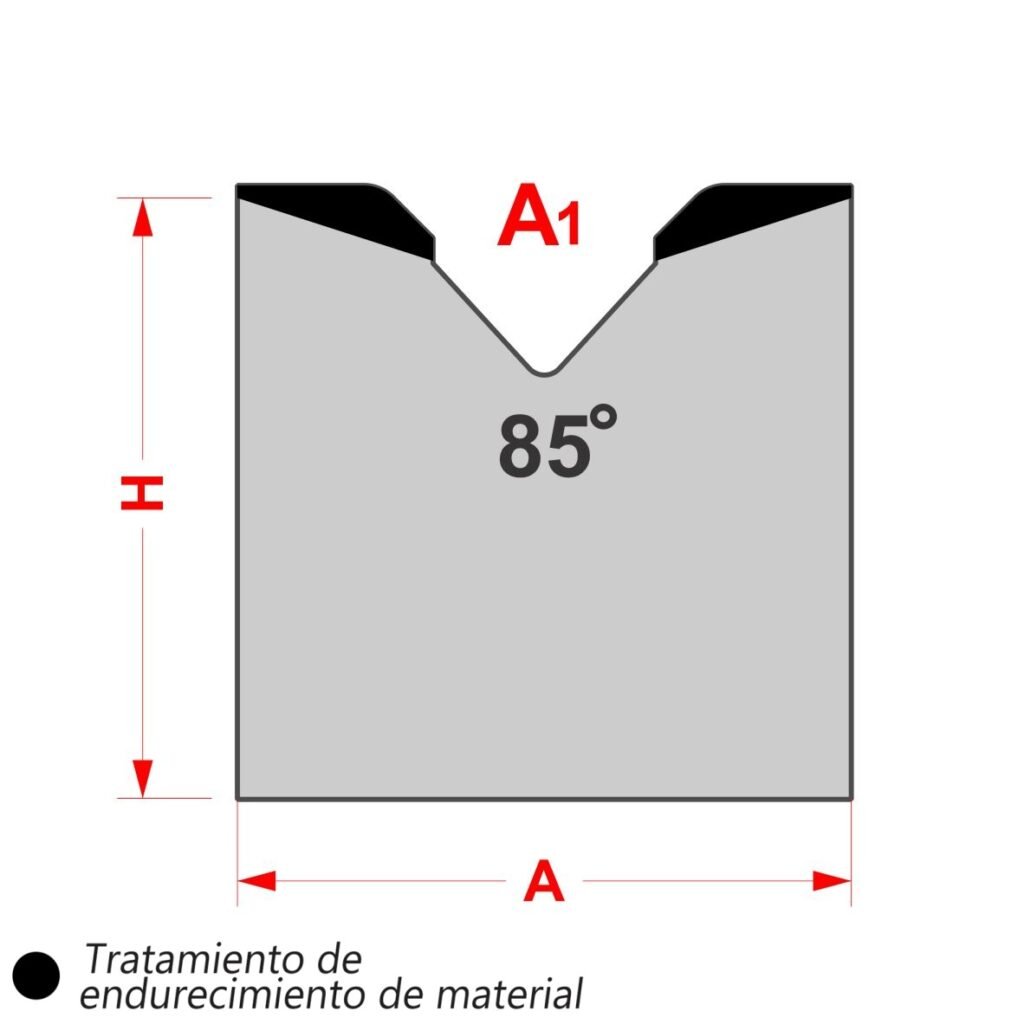

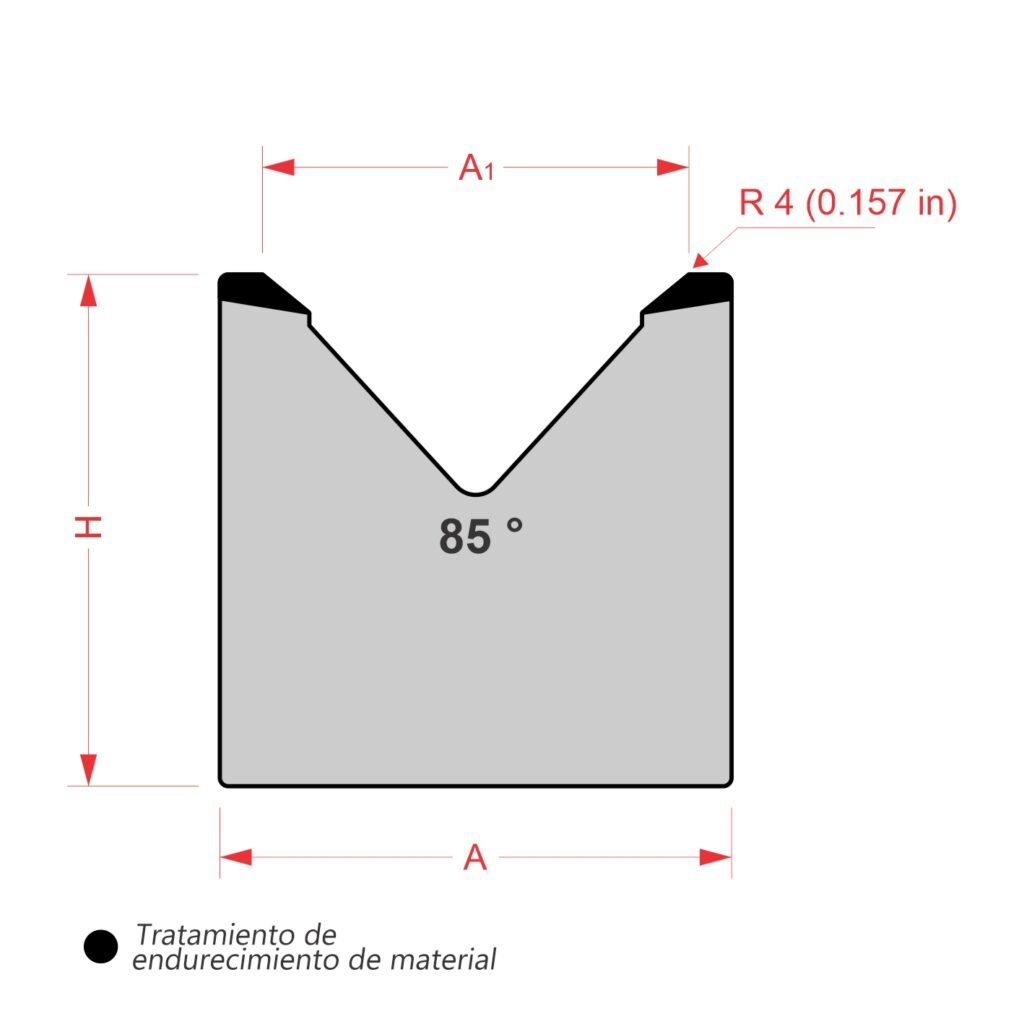

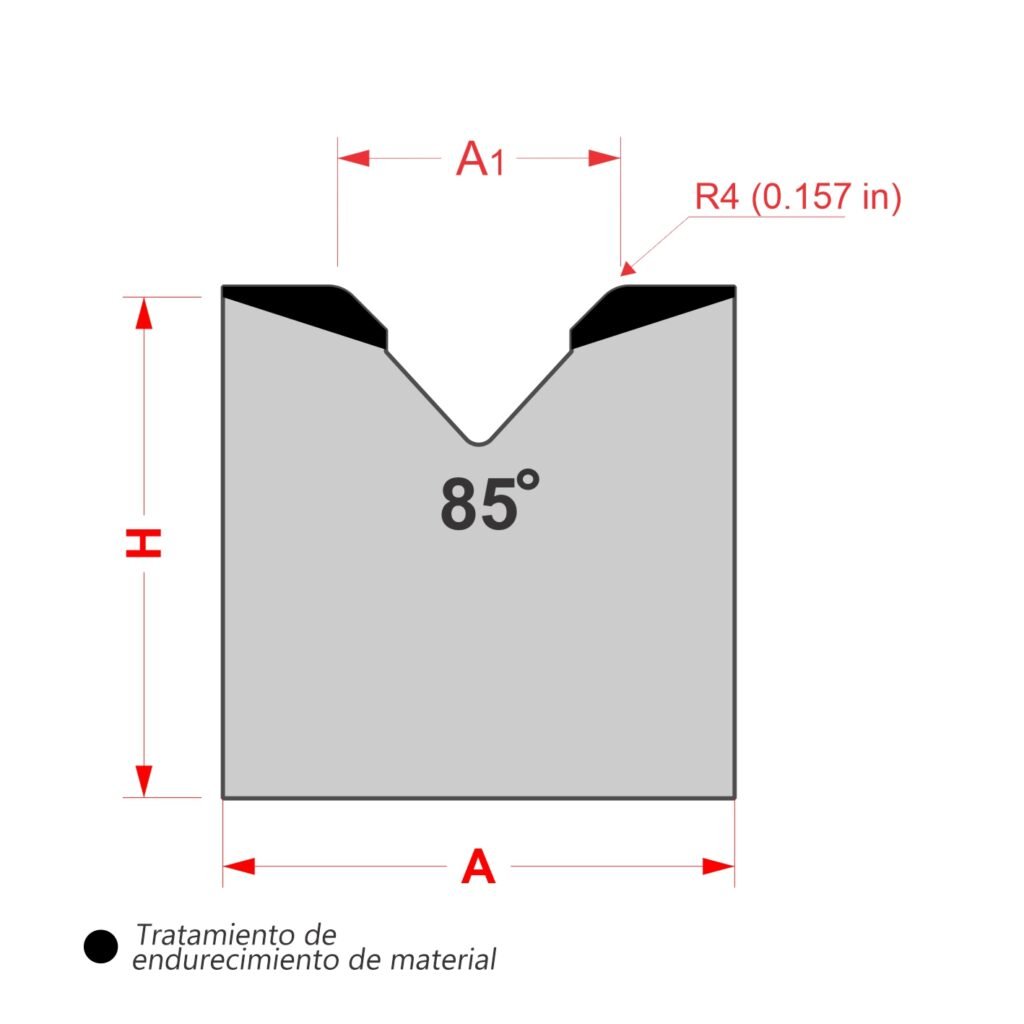

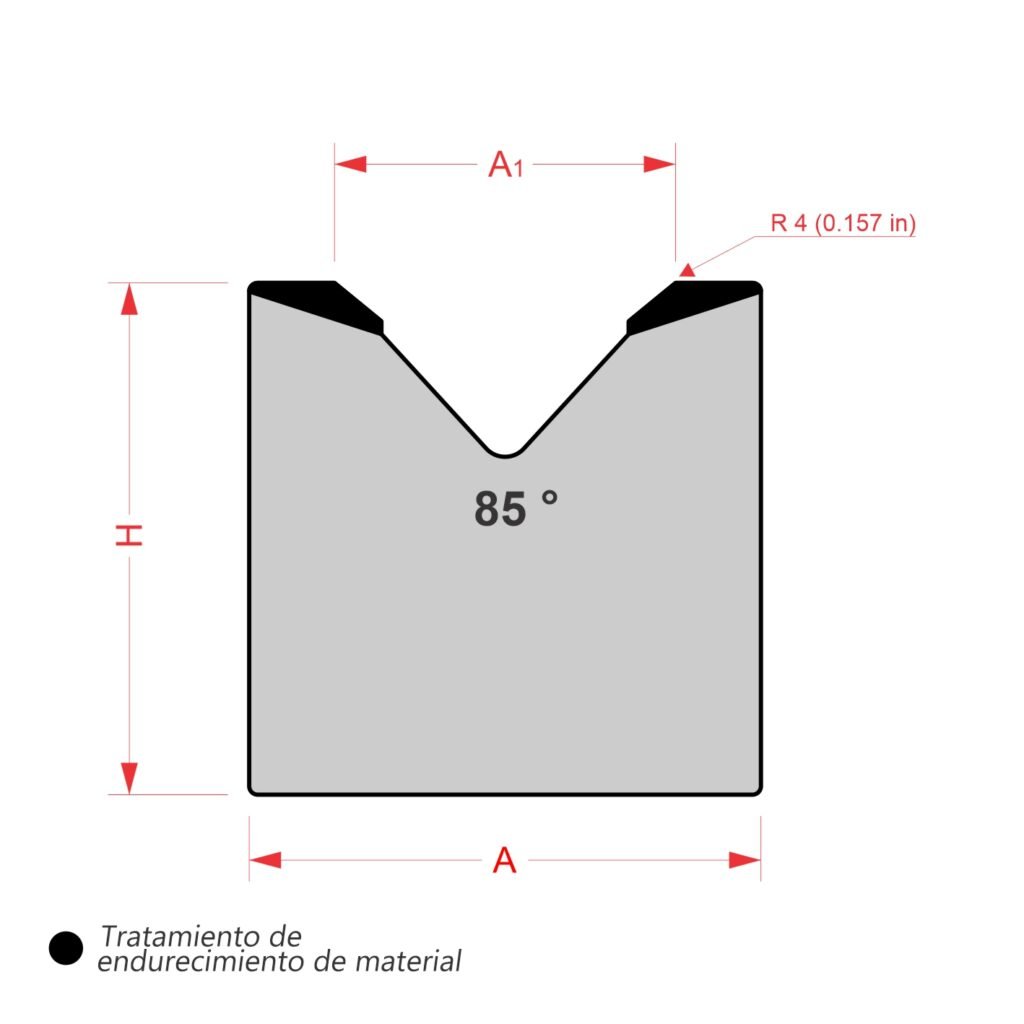

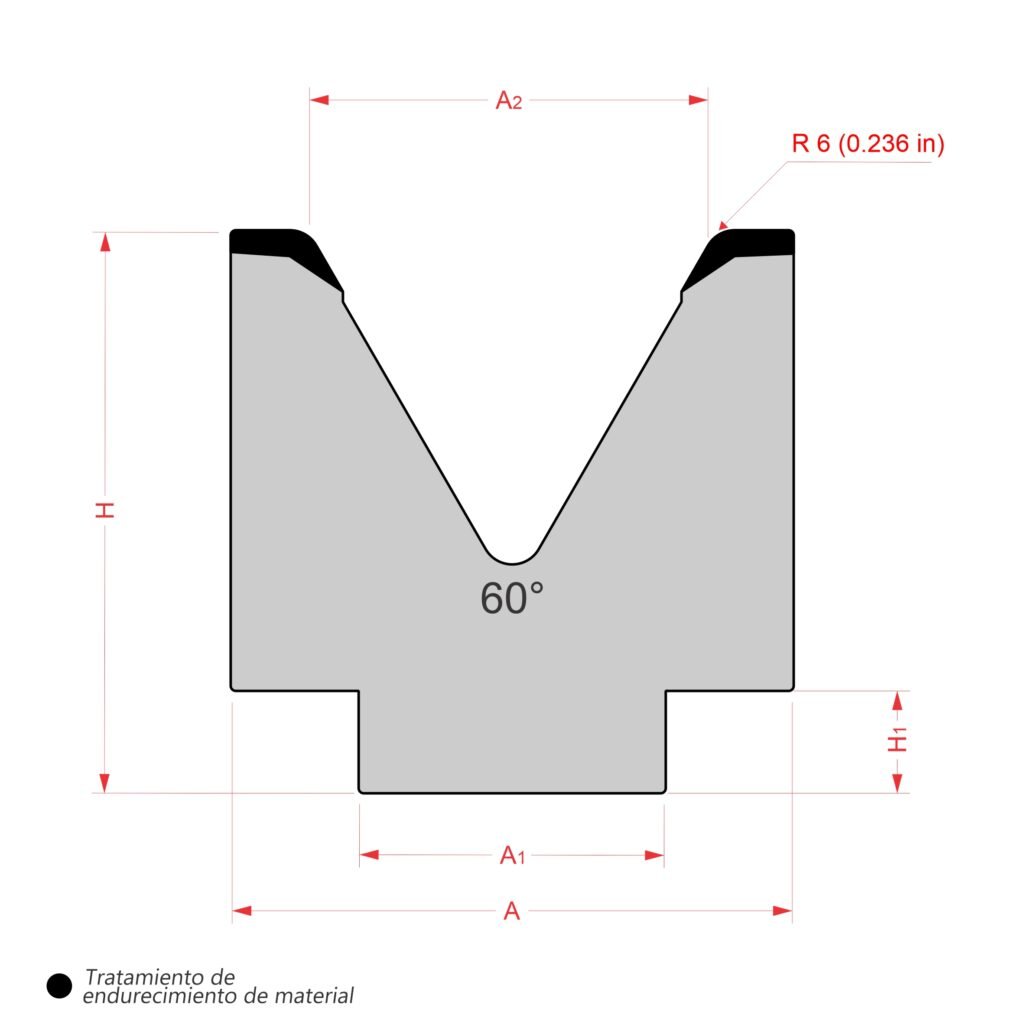

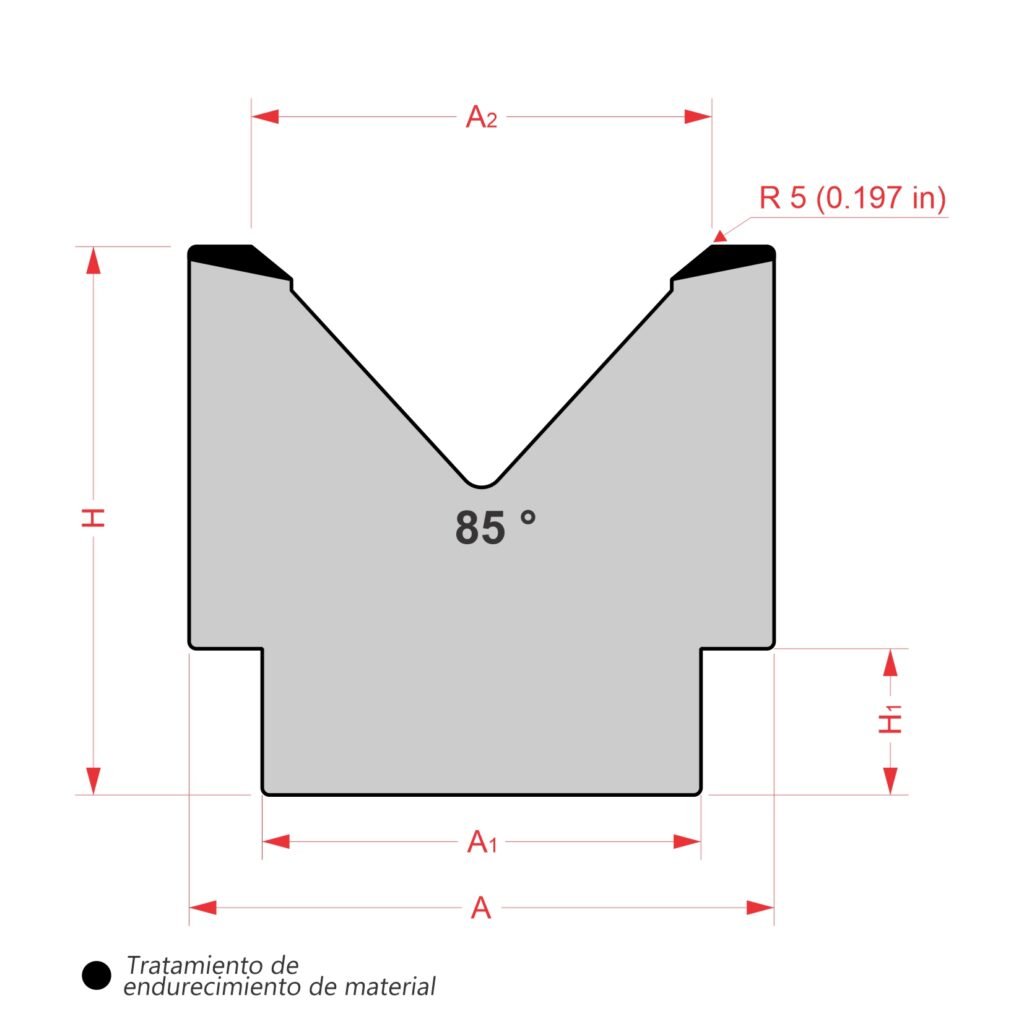

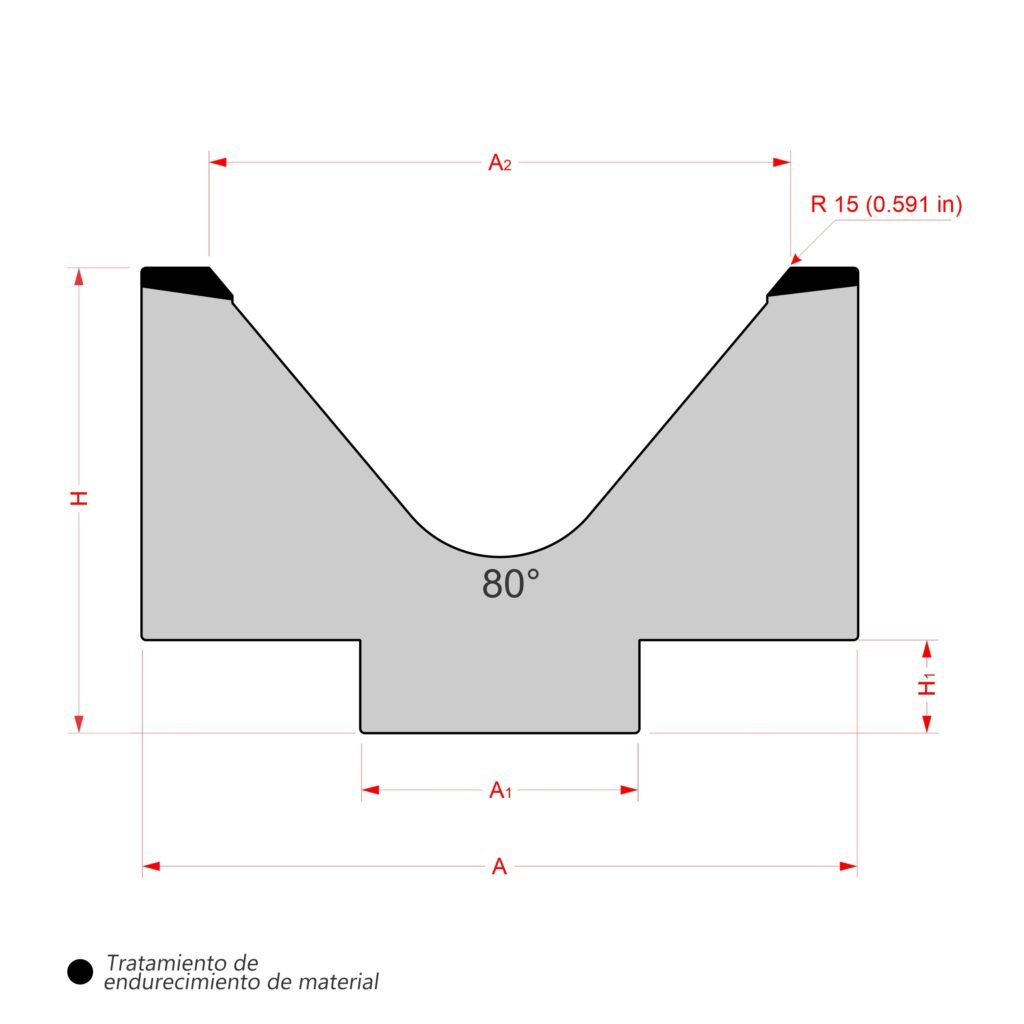

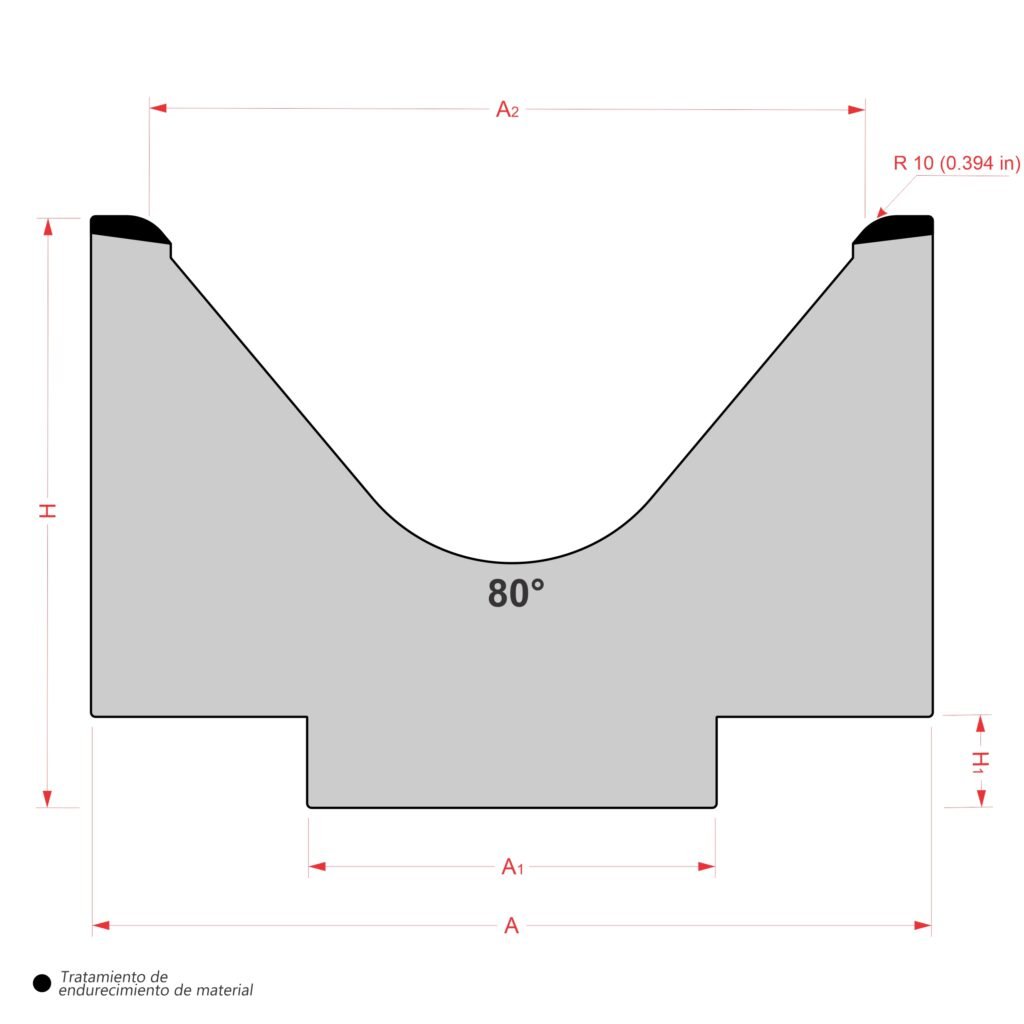

RD-DD1V0185 Matriz 1-V Estándar

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DD1V0185	835U	835	mm	32,87	in	21,6	kg
Medidas/Size H=60 mm A=60 mm A1=32 mm H=2.36 in A= 2.36 in A1=1.26 in	415U	415	mm	16,34	in	10,7	kg
	795SX	795	mm	31,29	in	20,6	kg
	805SF	805	mm	31,69	in	20,8	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz 1-V Estándar
Resistencia del material /Resistance: 1000 kN/m m x.

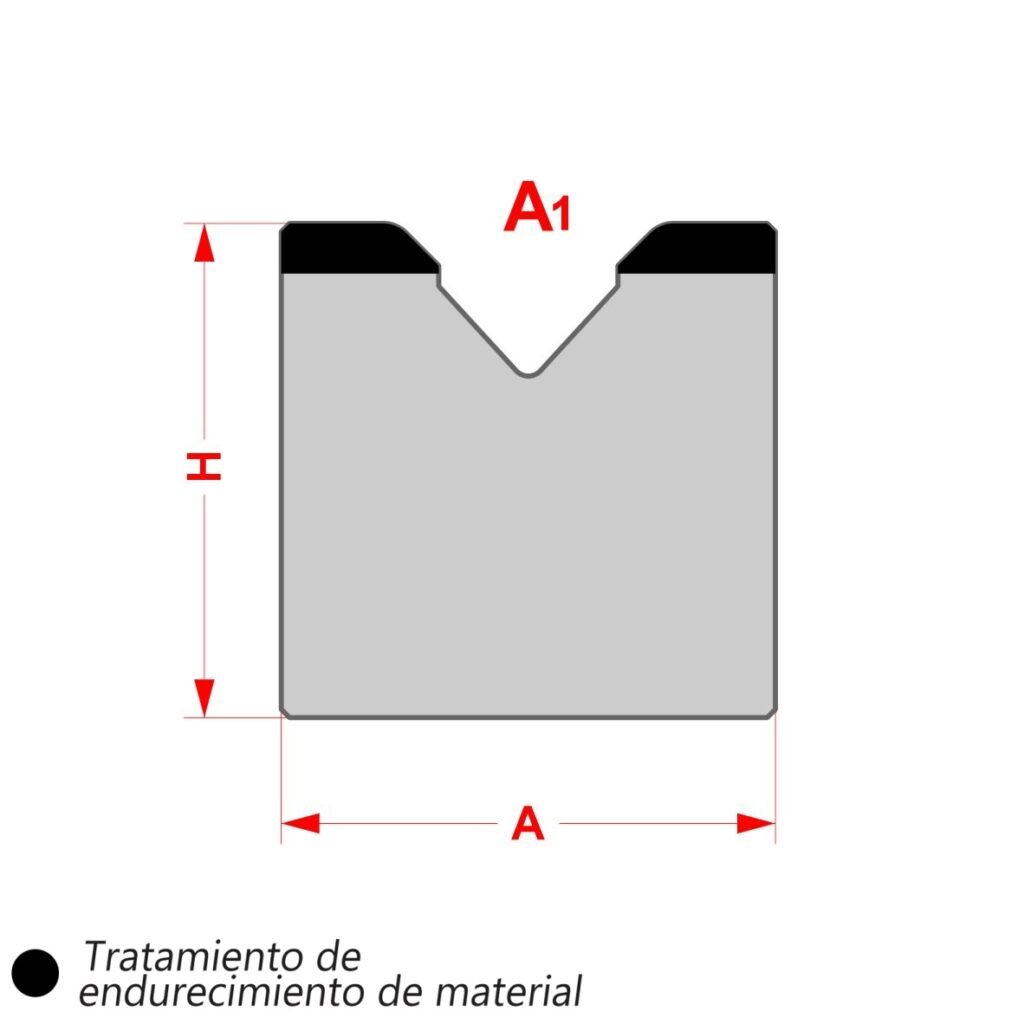

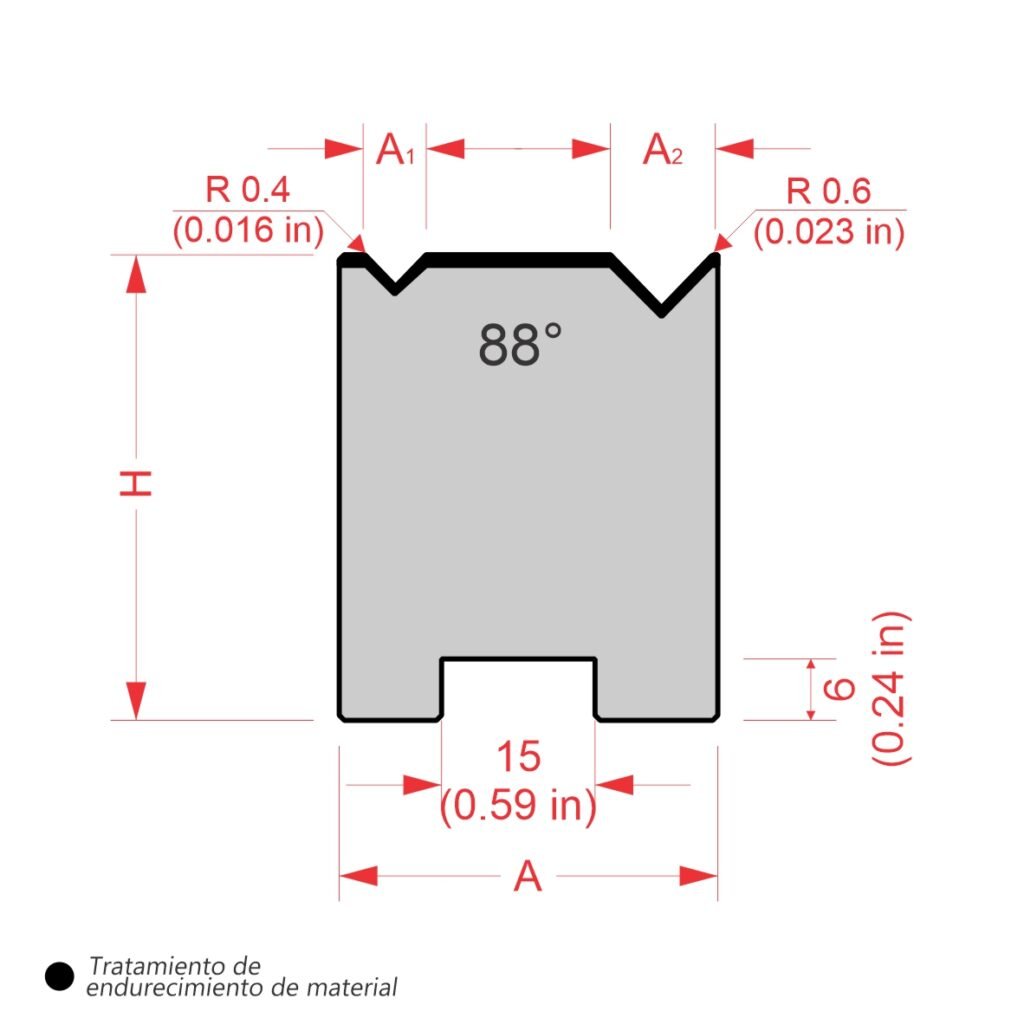

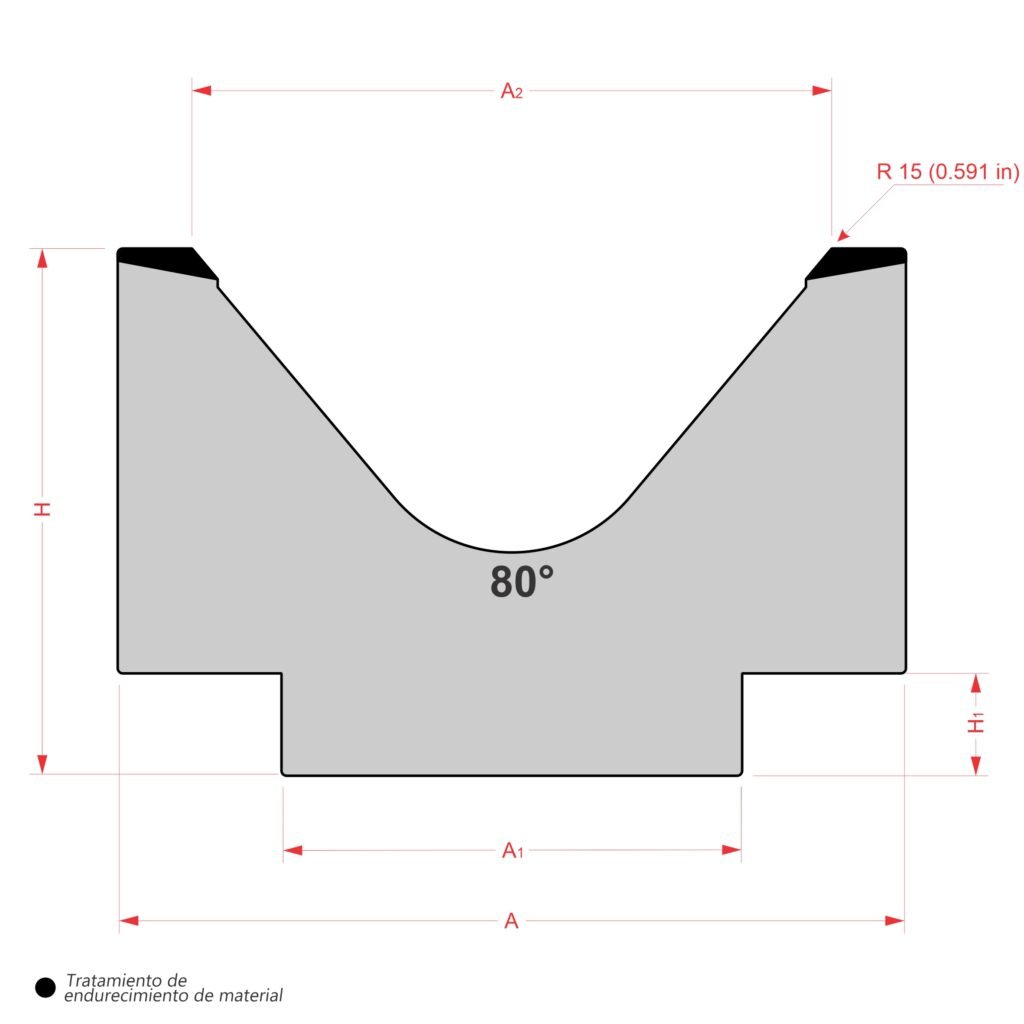

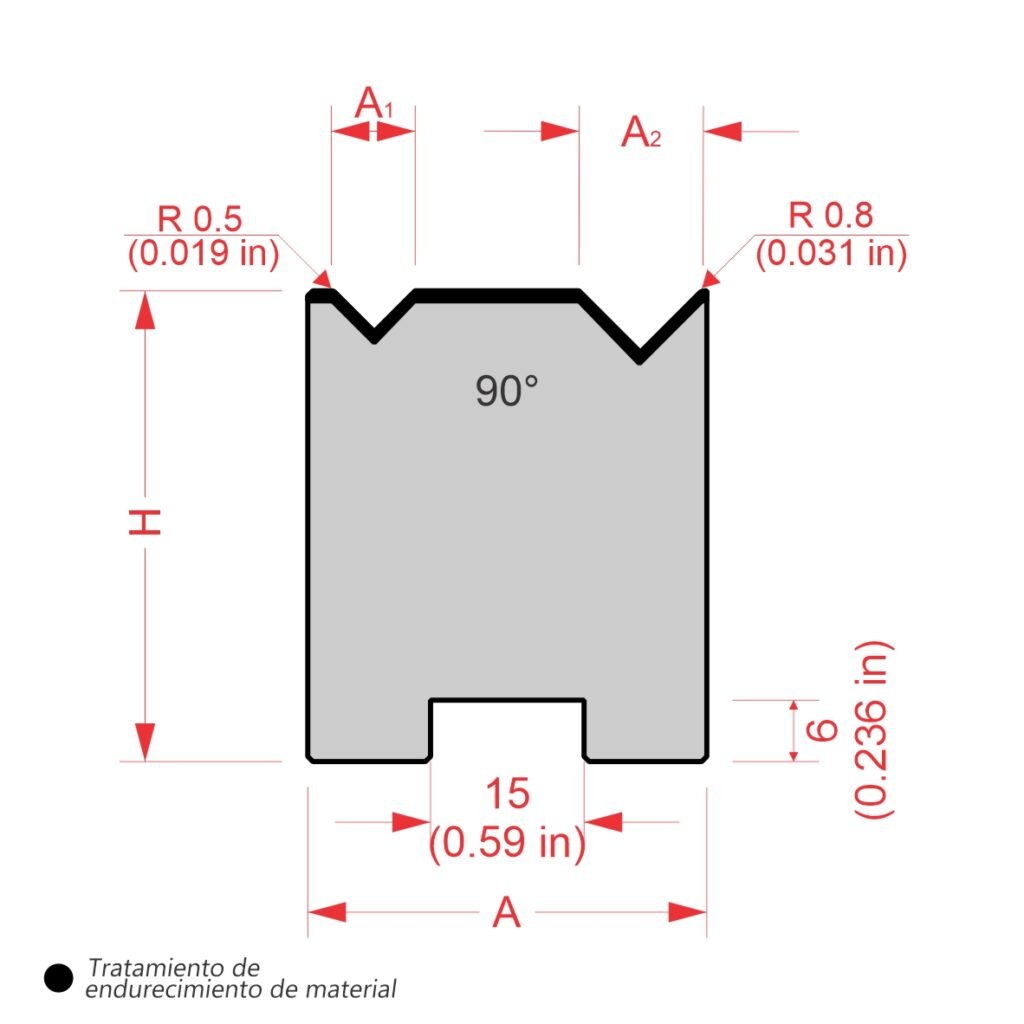

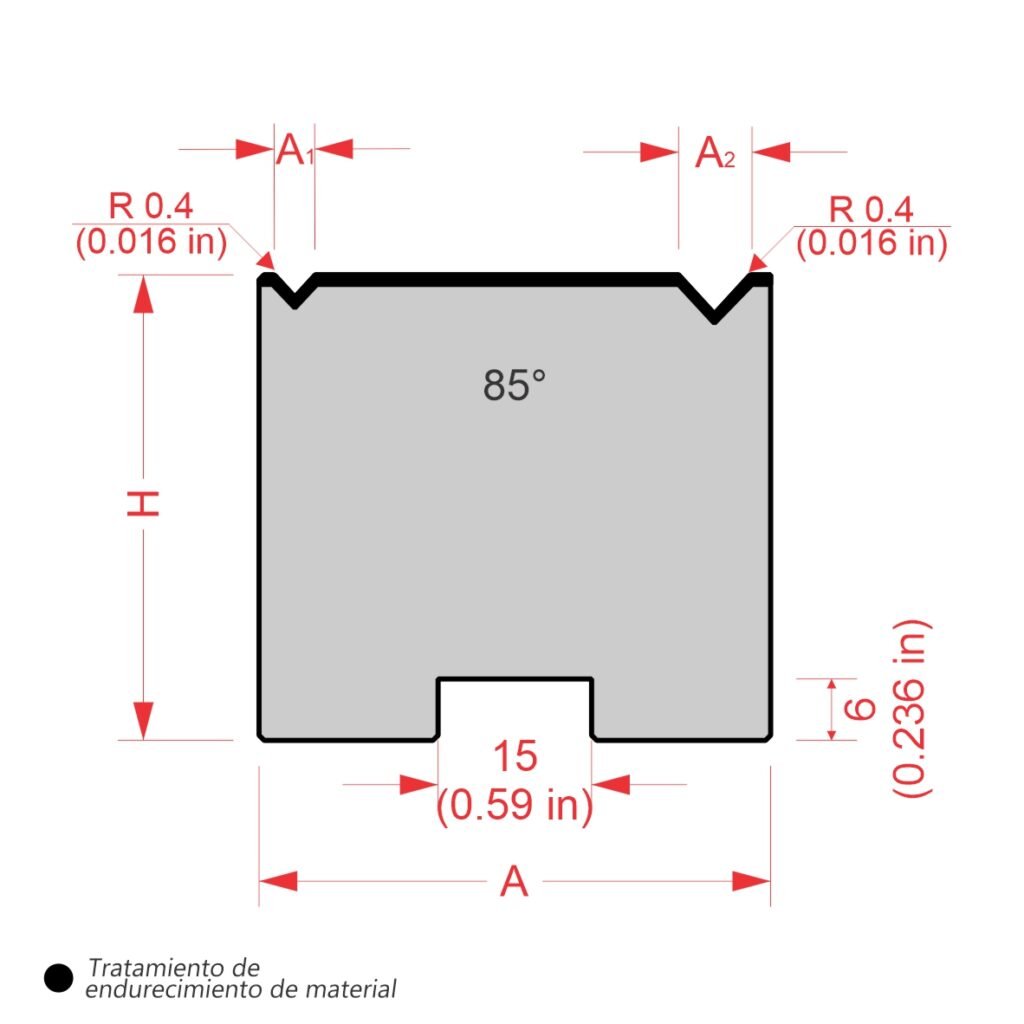

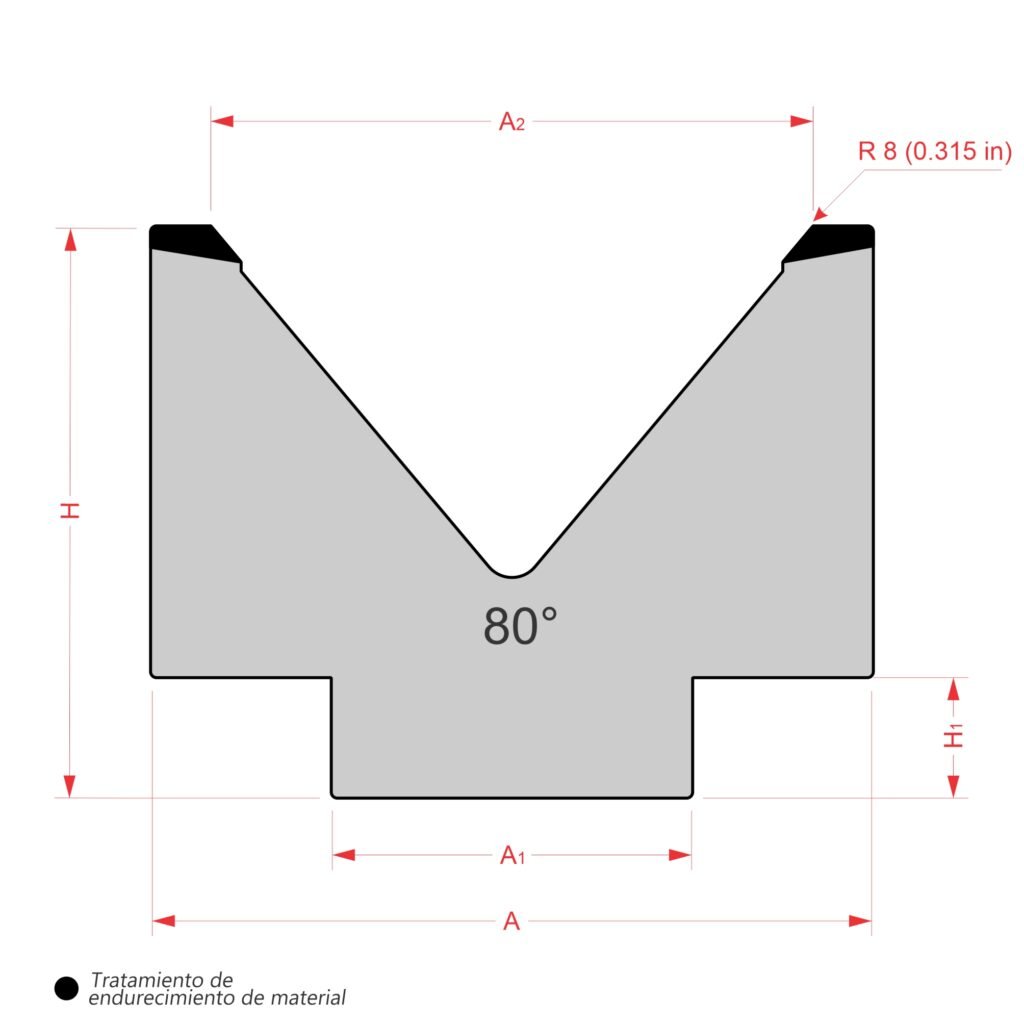

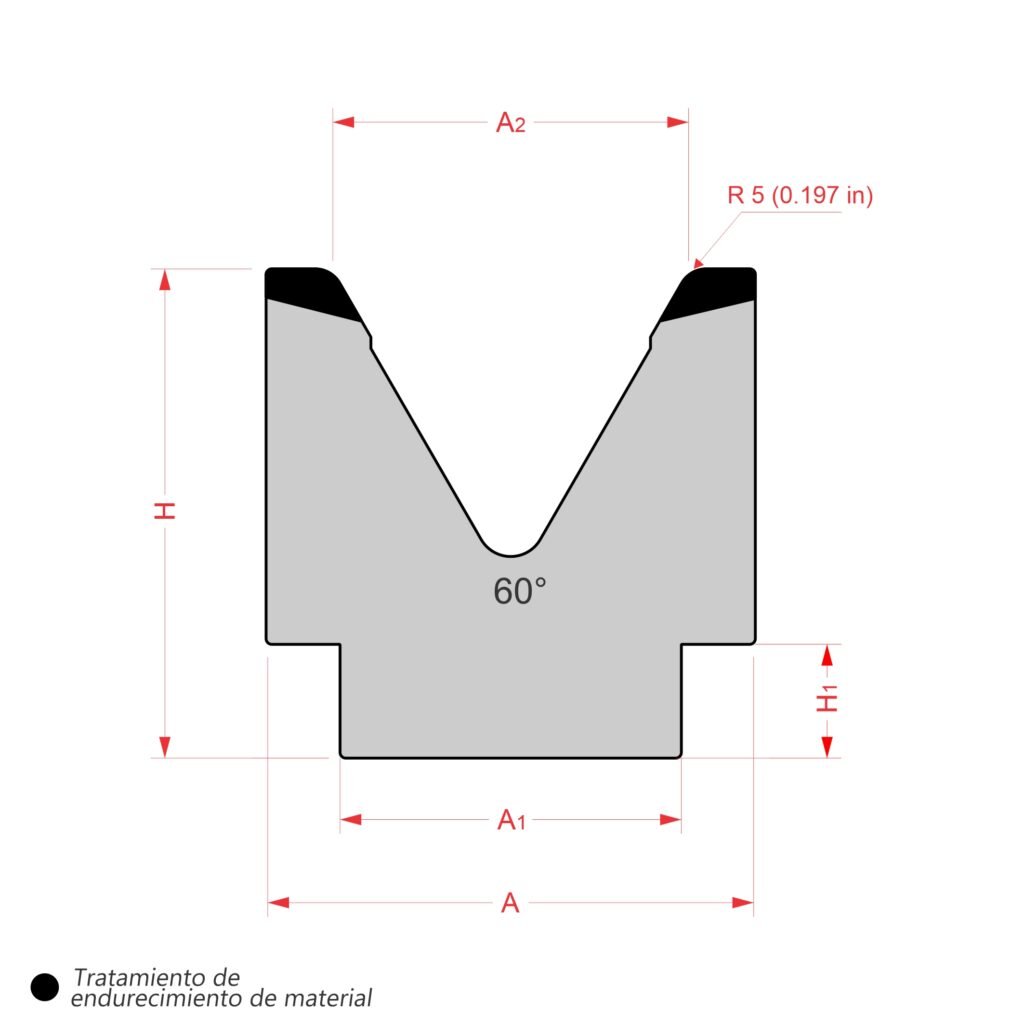

RD-DD1V0244 Matriz 1-V Estándar

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DD1V0244	835U	835	mm	32,87	in	21,7	kg
Medidas/Size H= 60 mm A=60 mm A1=32 mm H=2.36 in A= 2.36 in A1=1.26 in	415U	415	mm	16,34	in	10,80	kg
	795SX	795	mm	31,29	in	21,7	kg
	805SF	805	mm	31,69	in	21,7	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz 2-V Autocentrado
Resistencia del material /Resistance: 1000 kN/m m x.

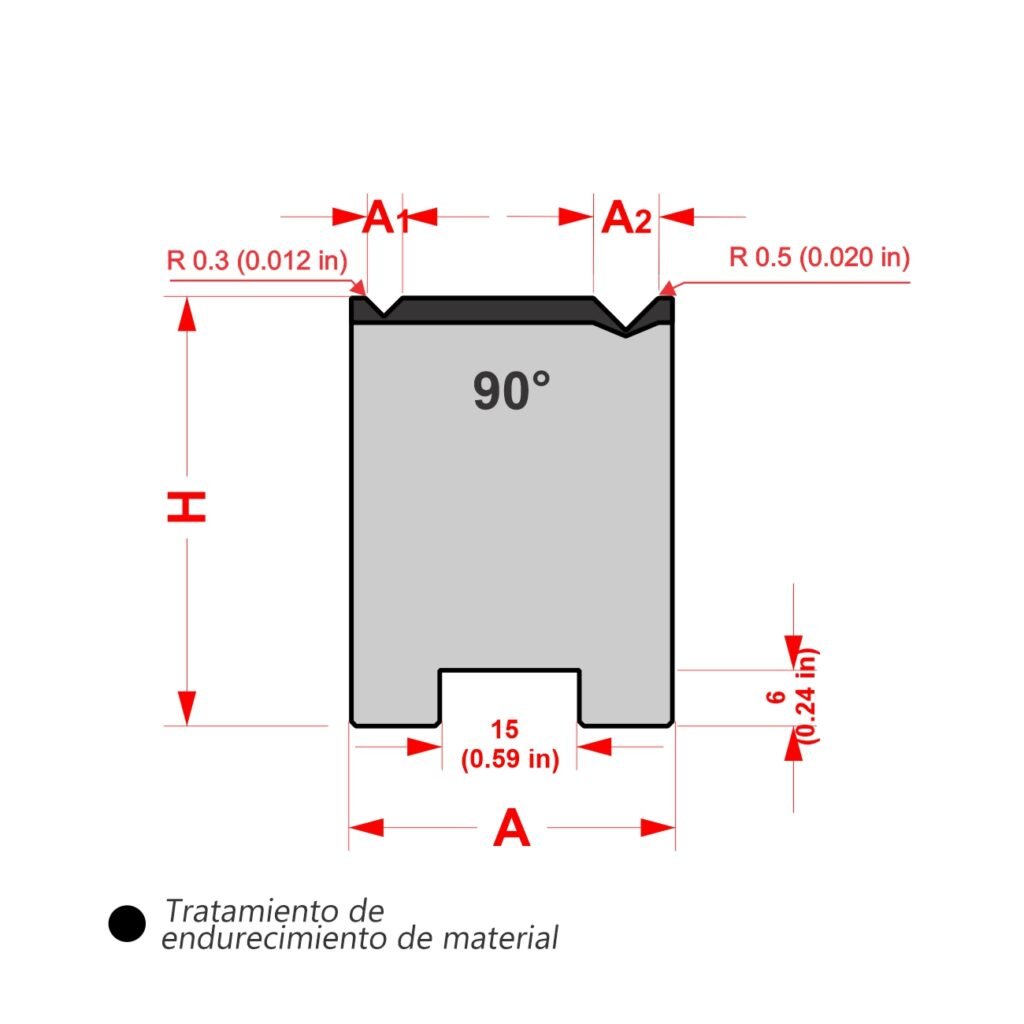

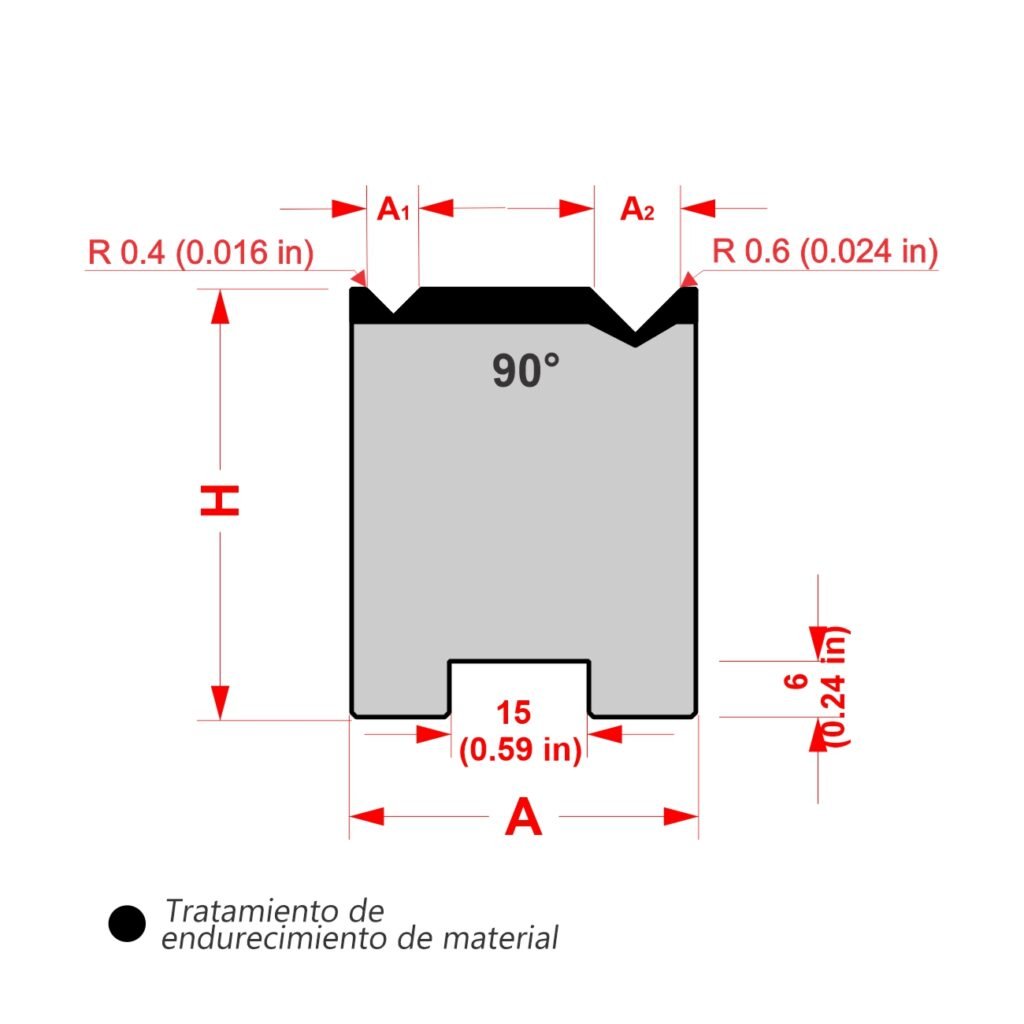

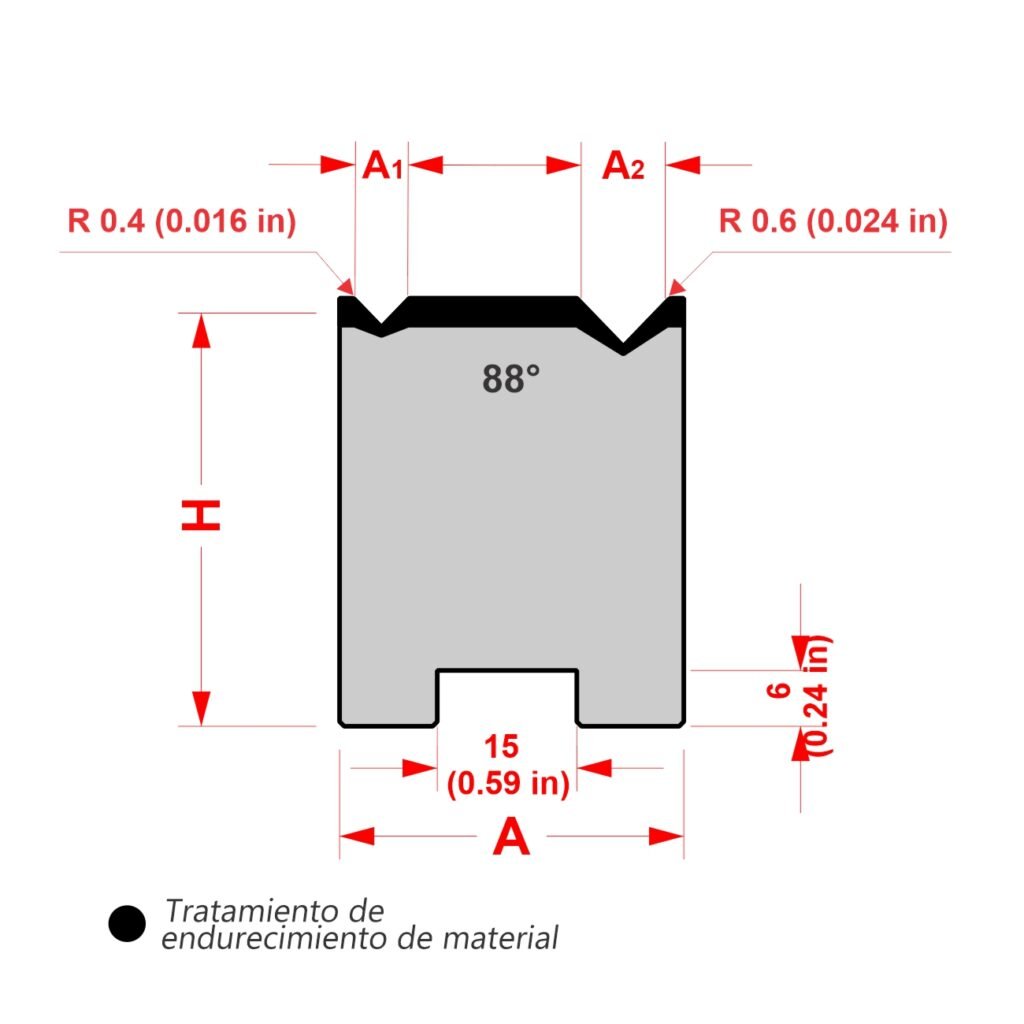

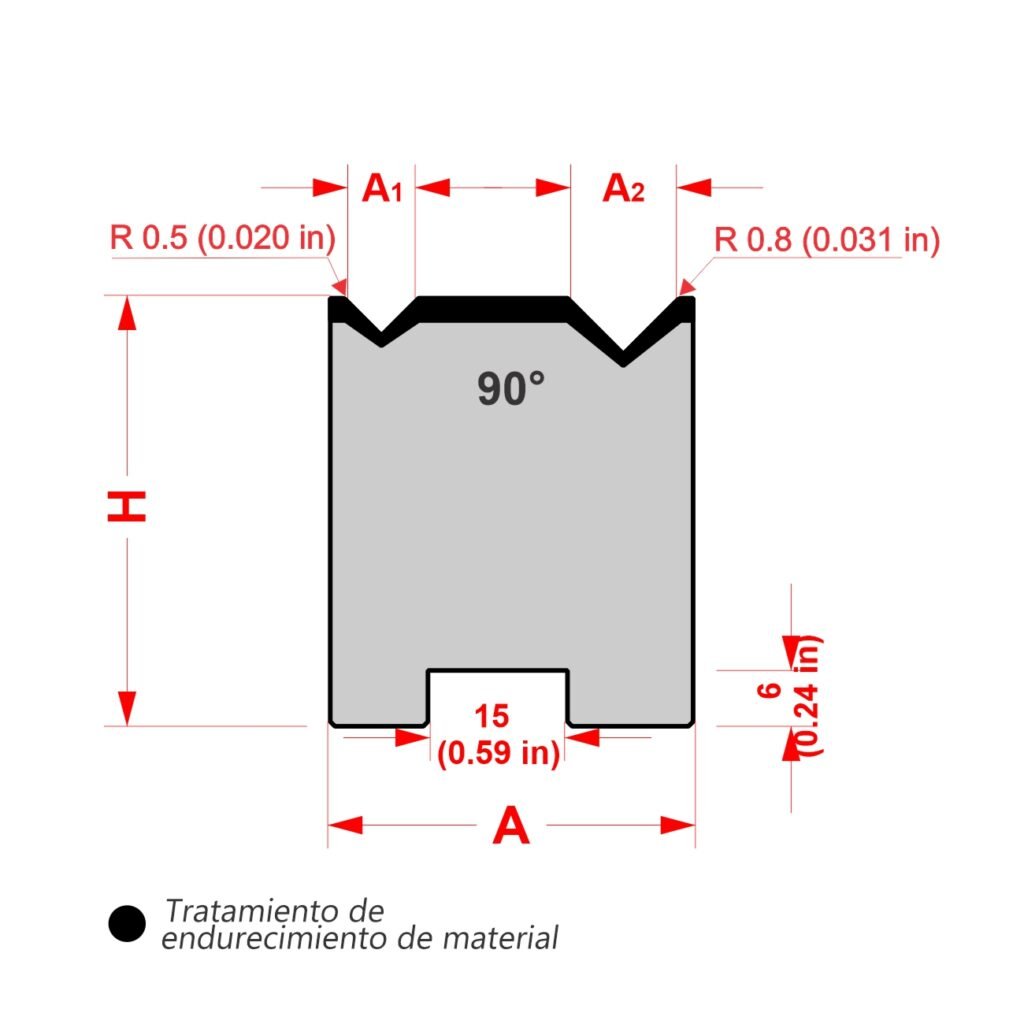

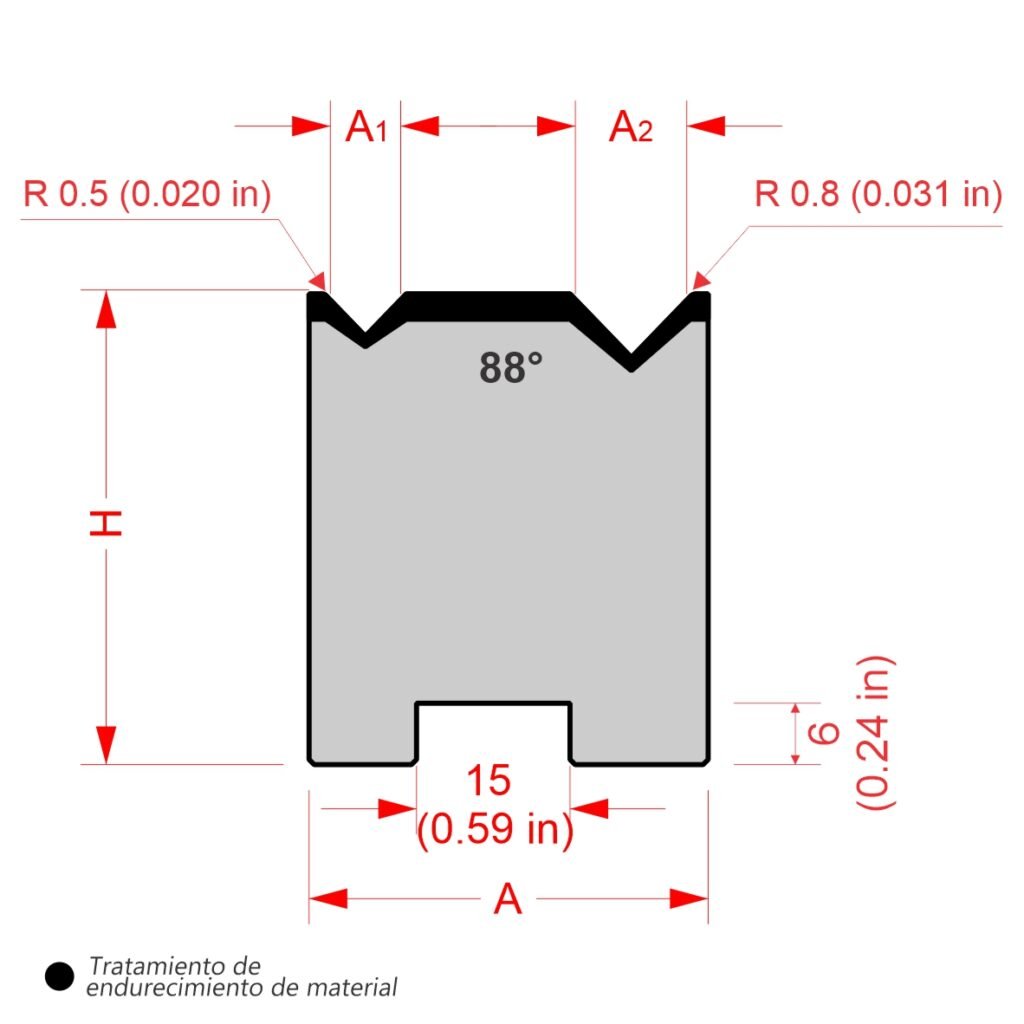

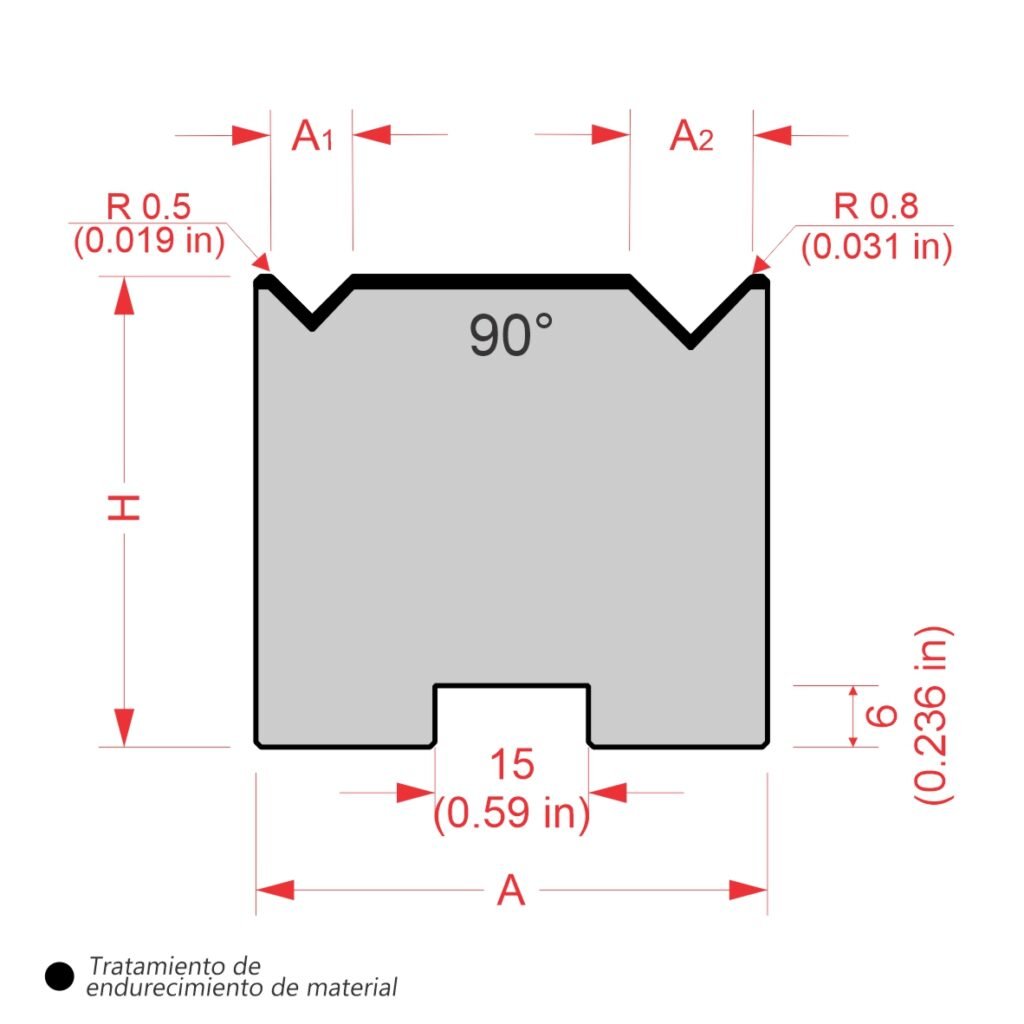

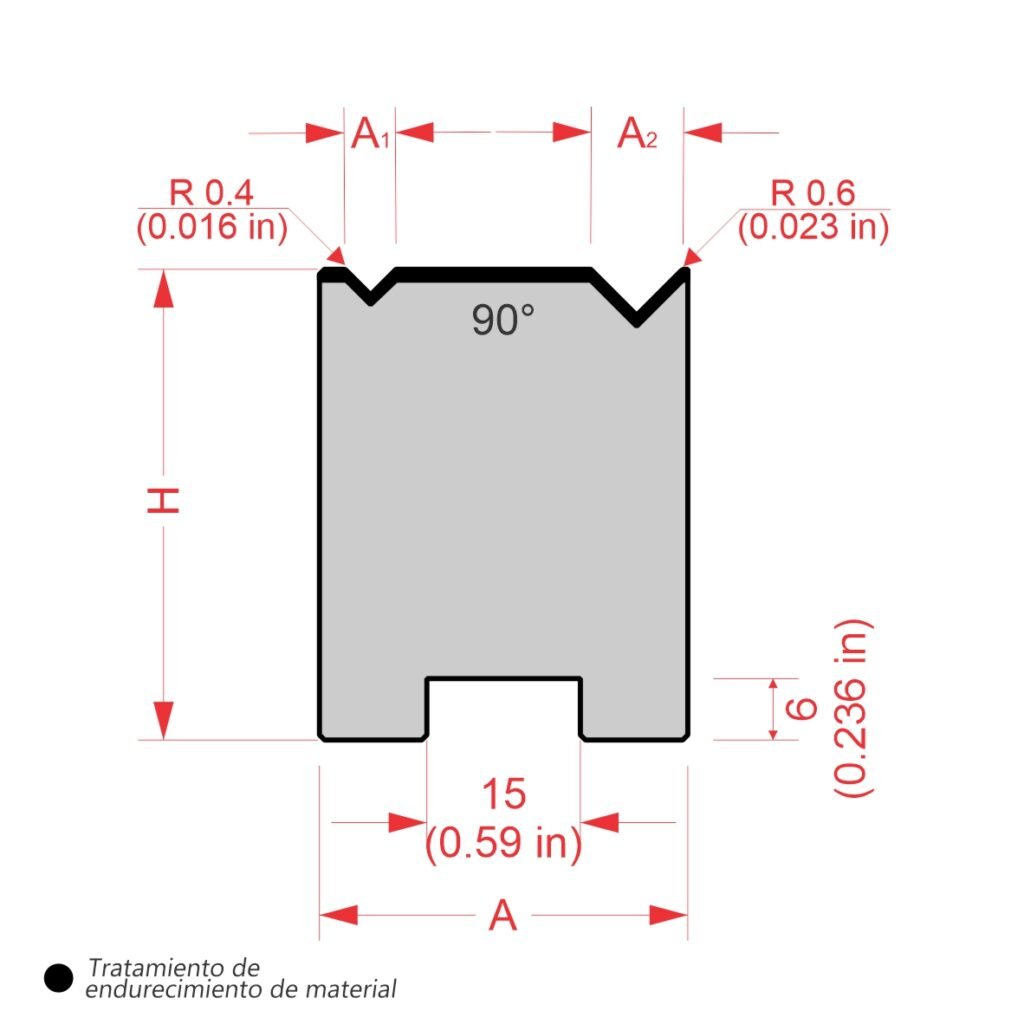

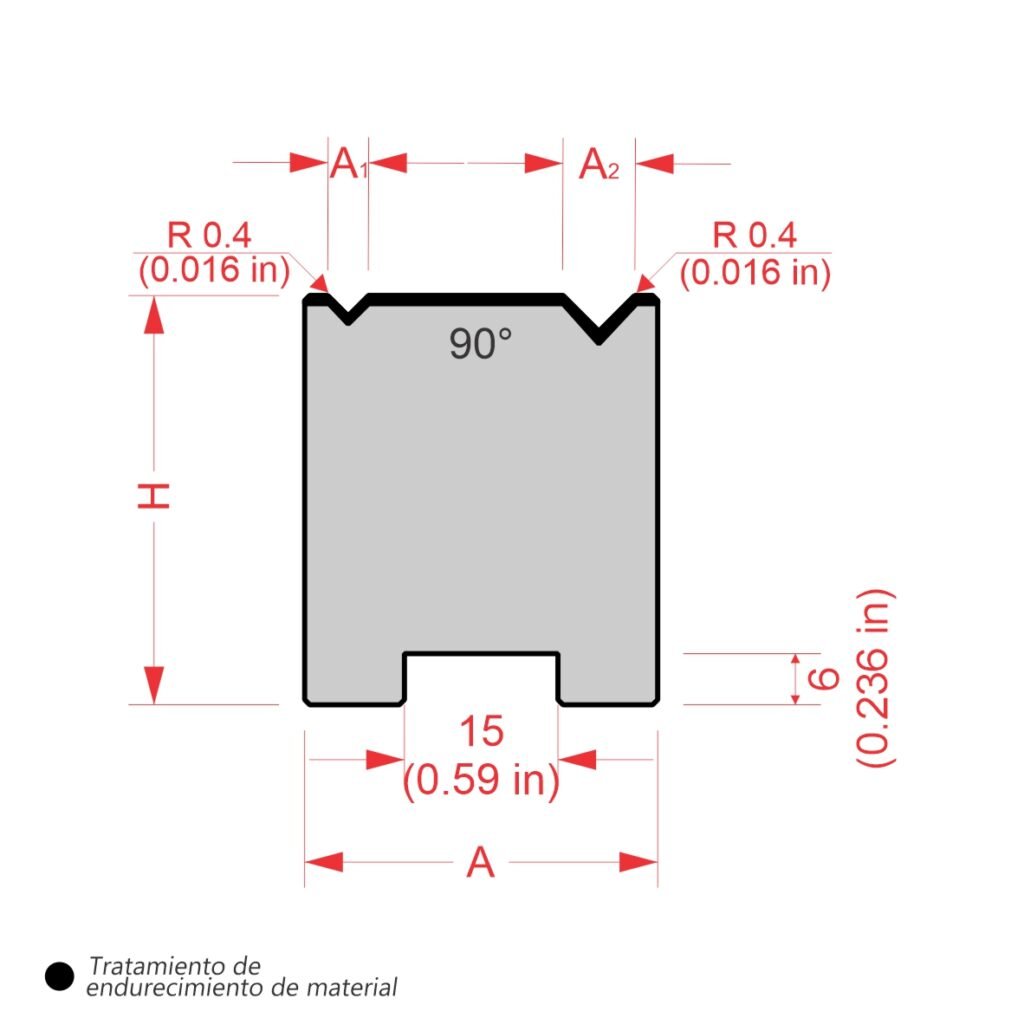

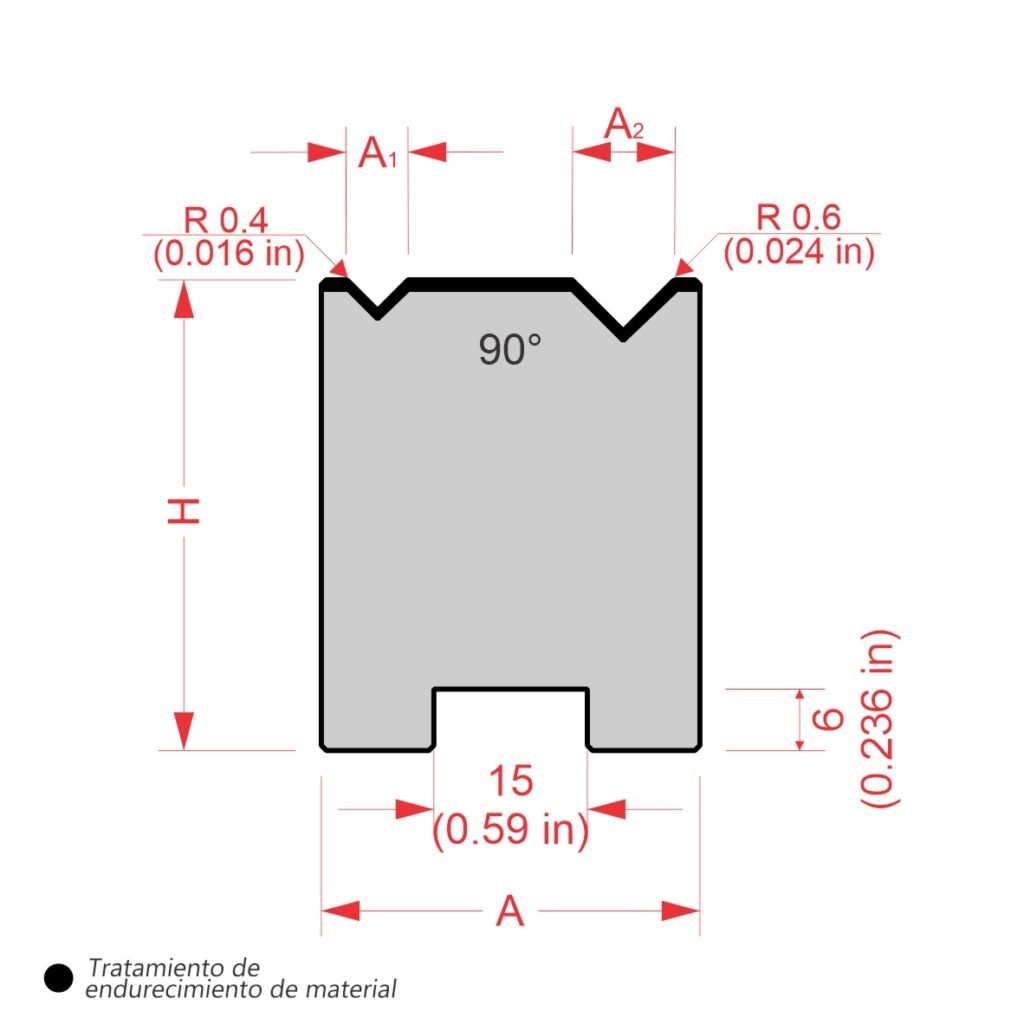

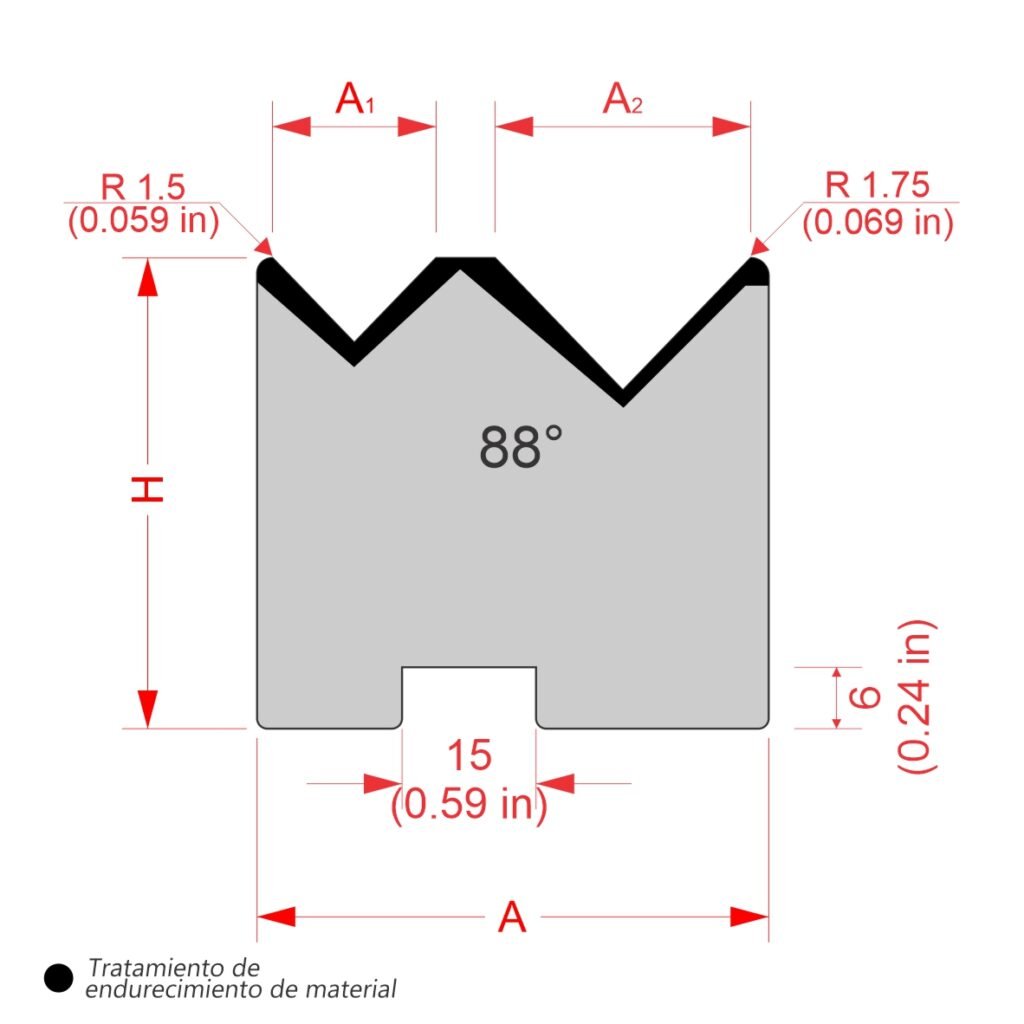

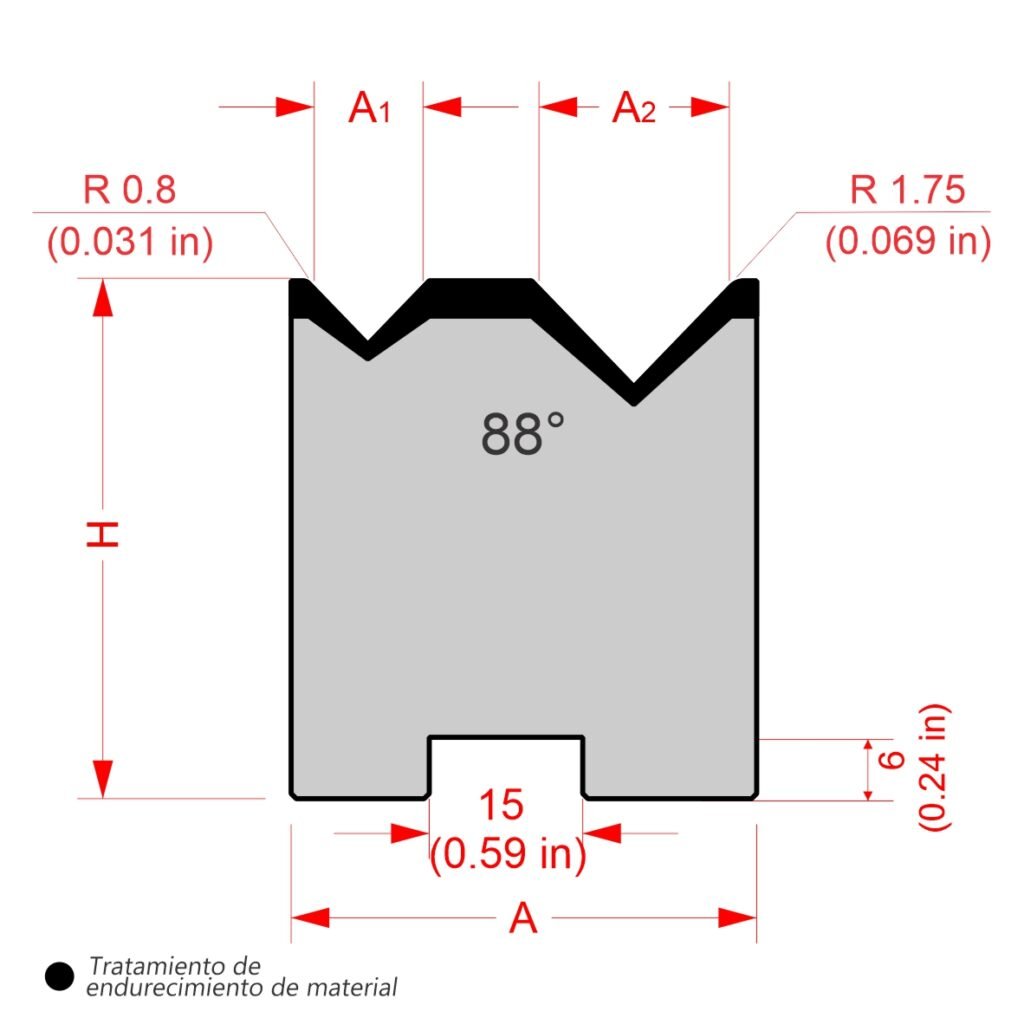

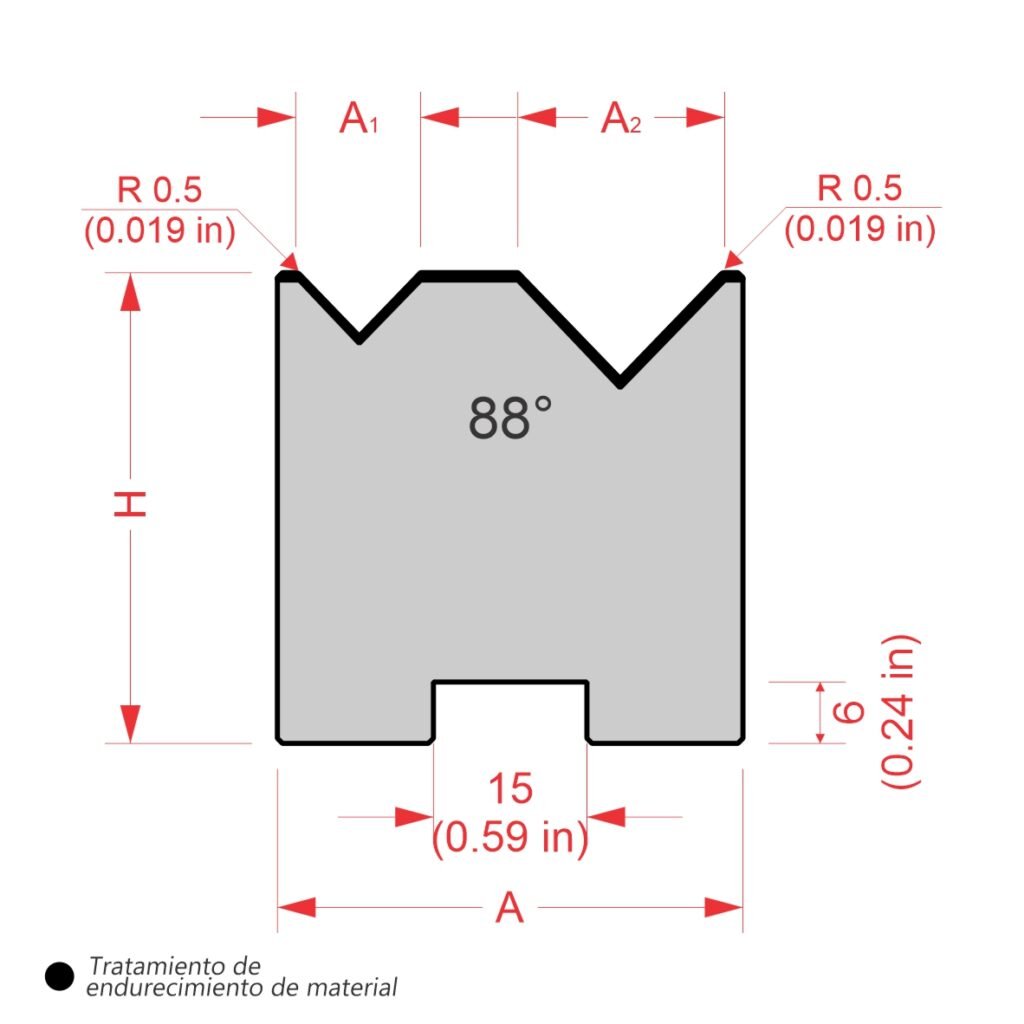

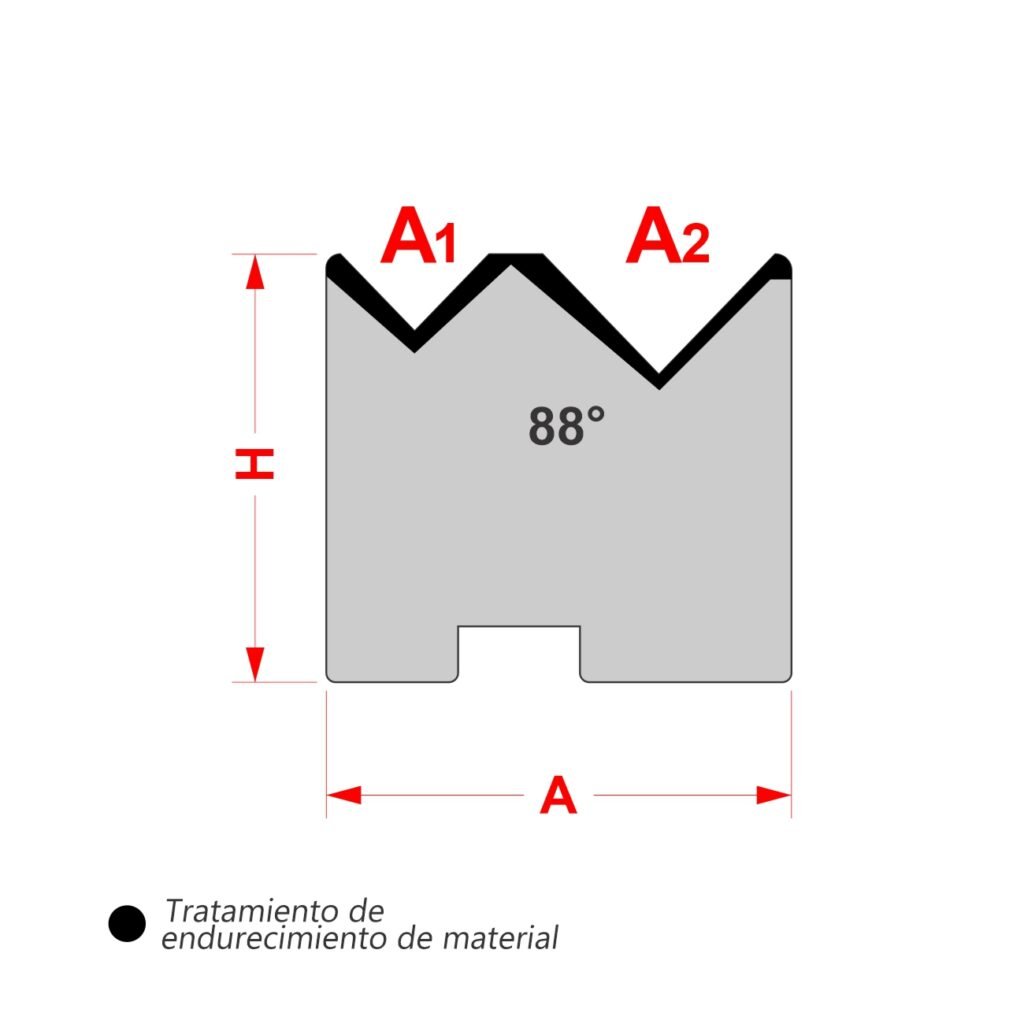

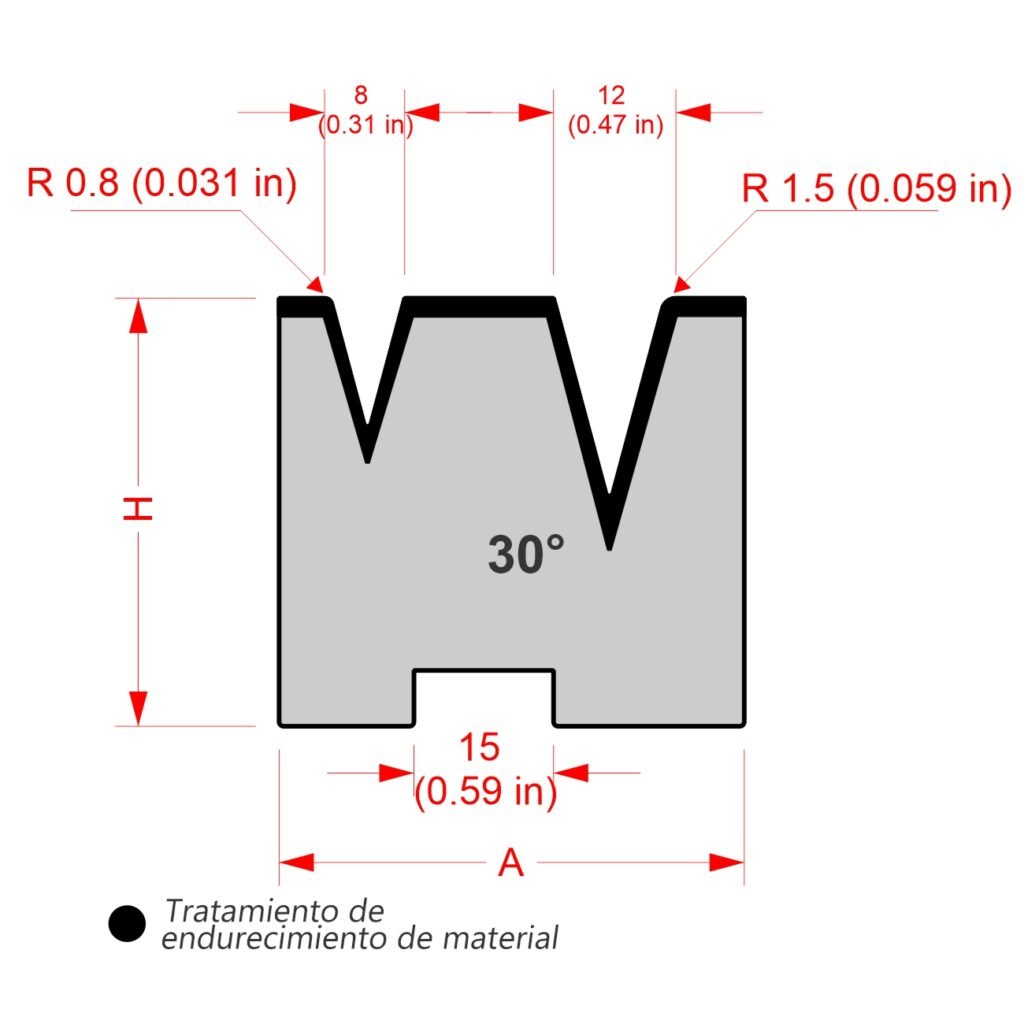

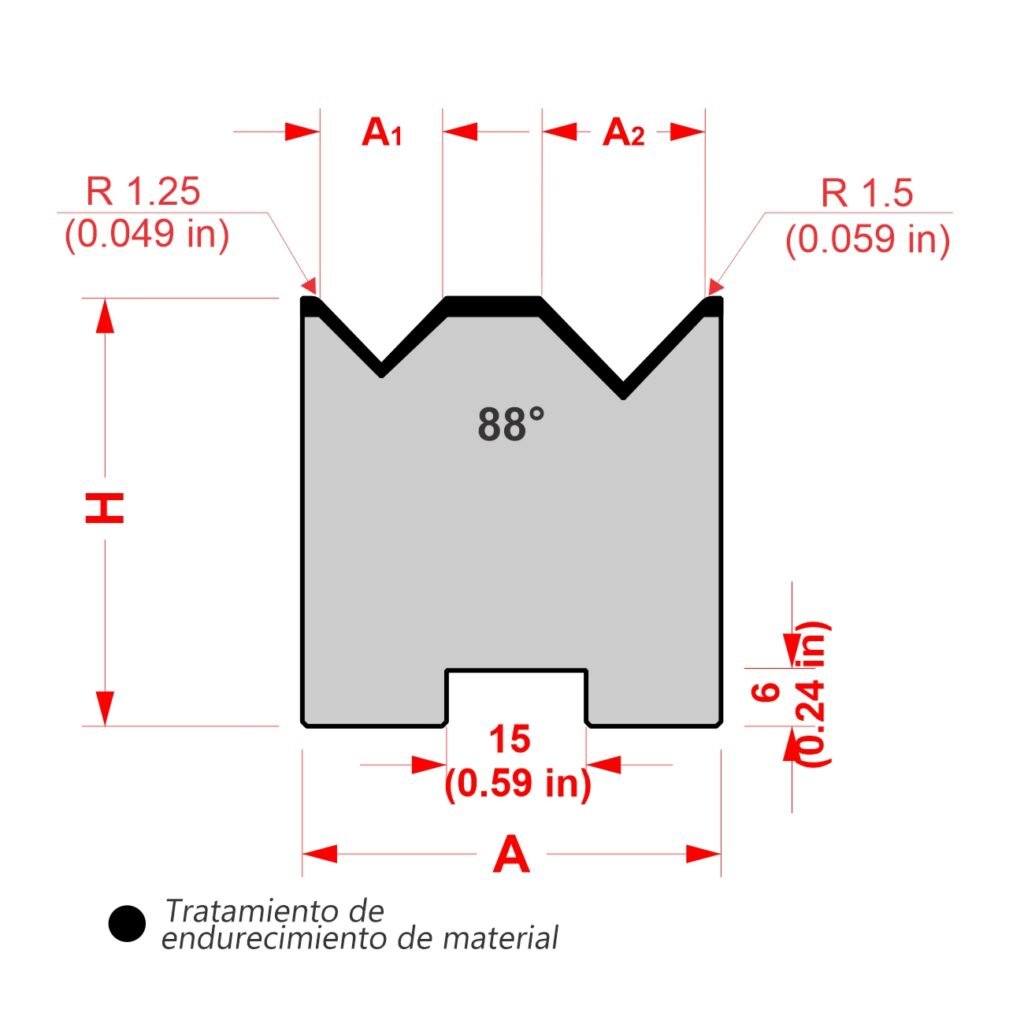

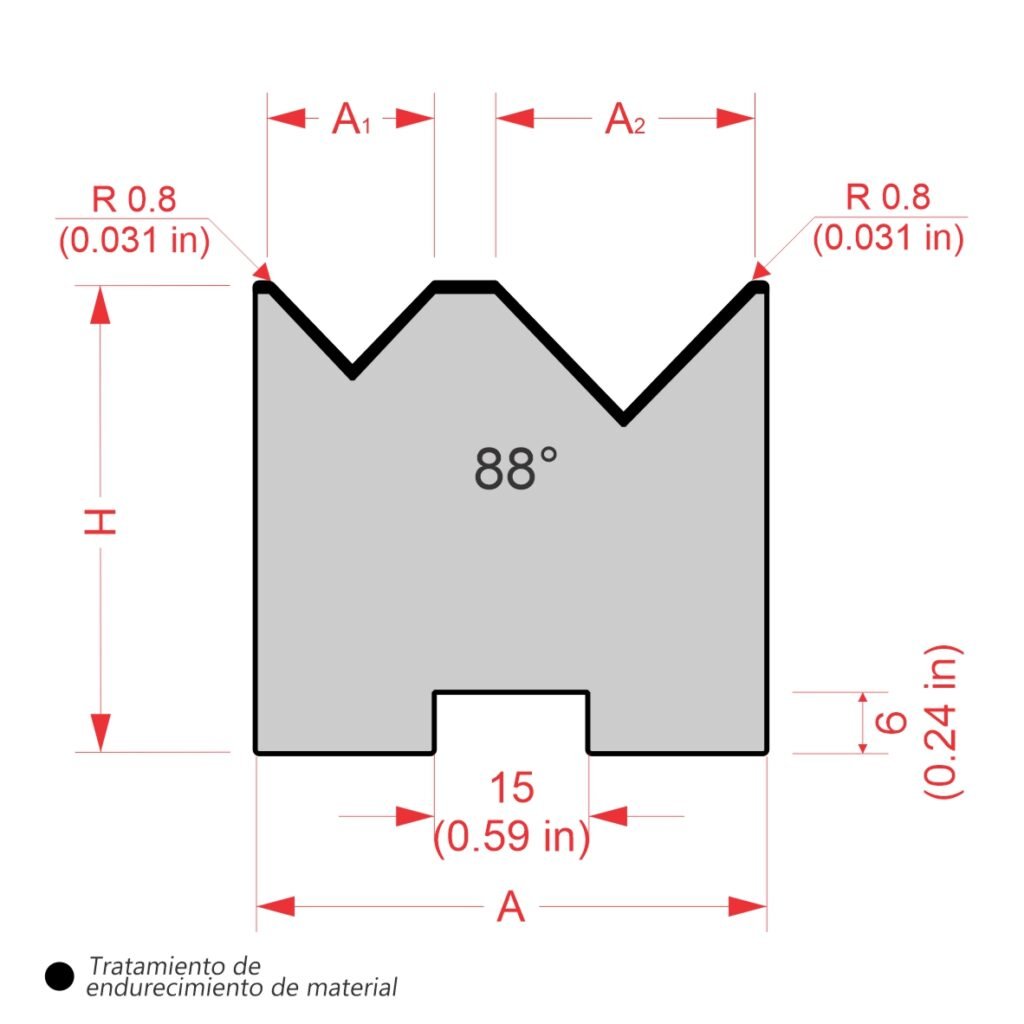

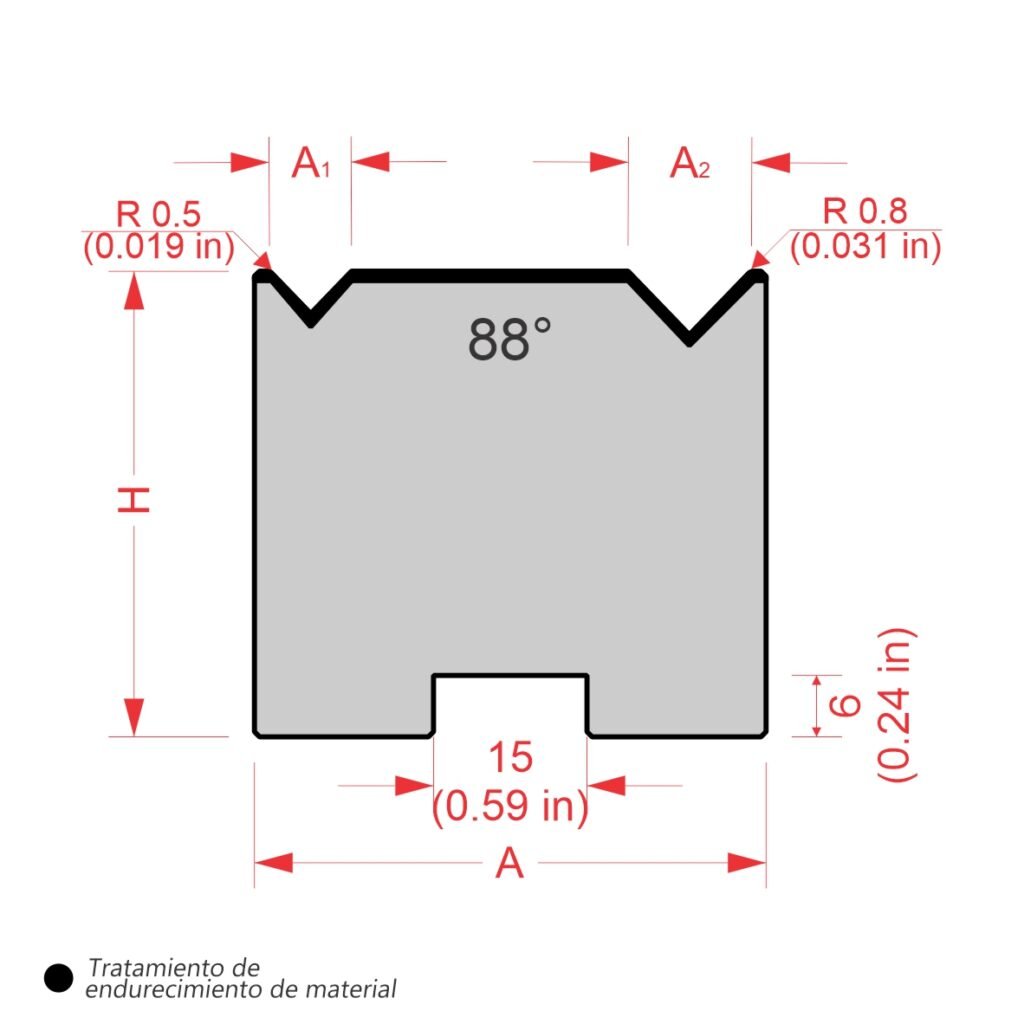

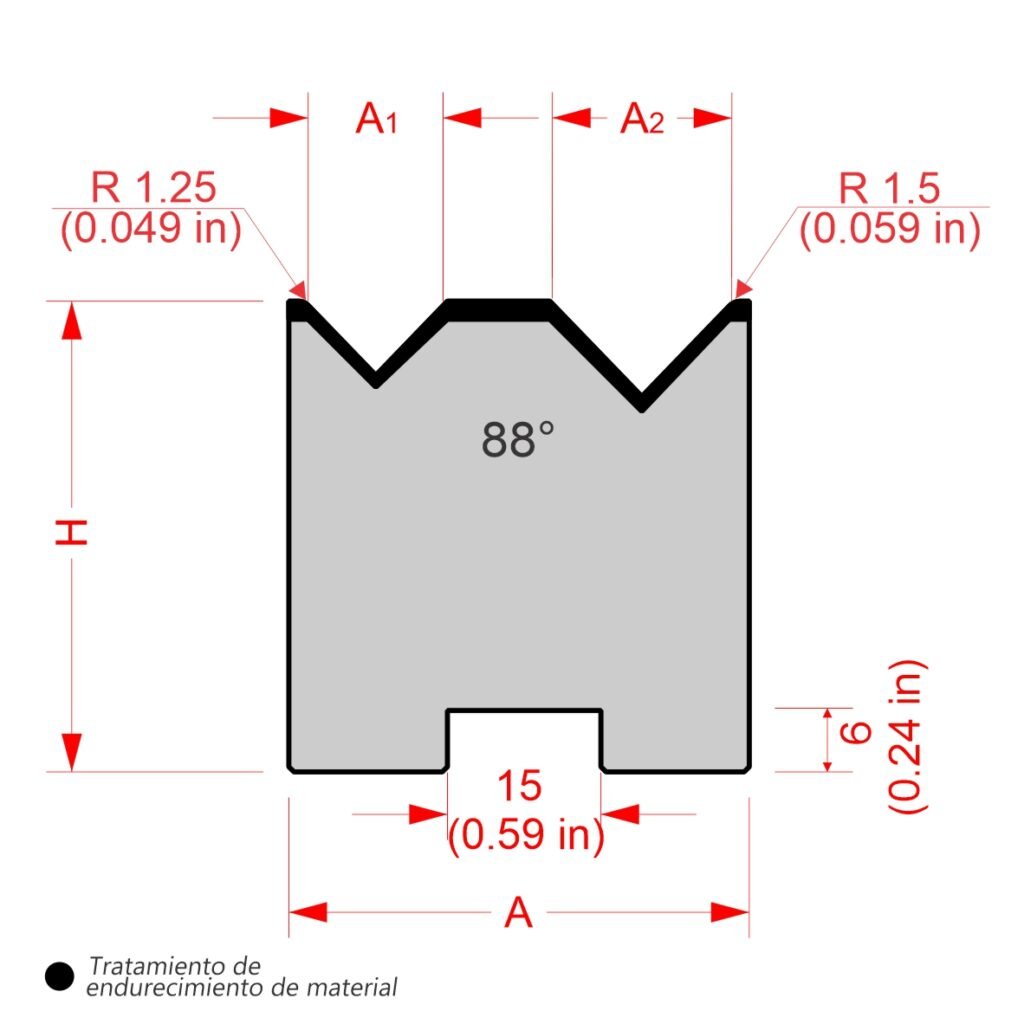

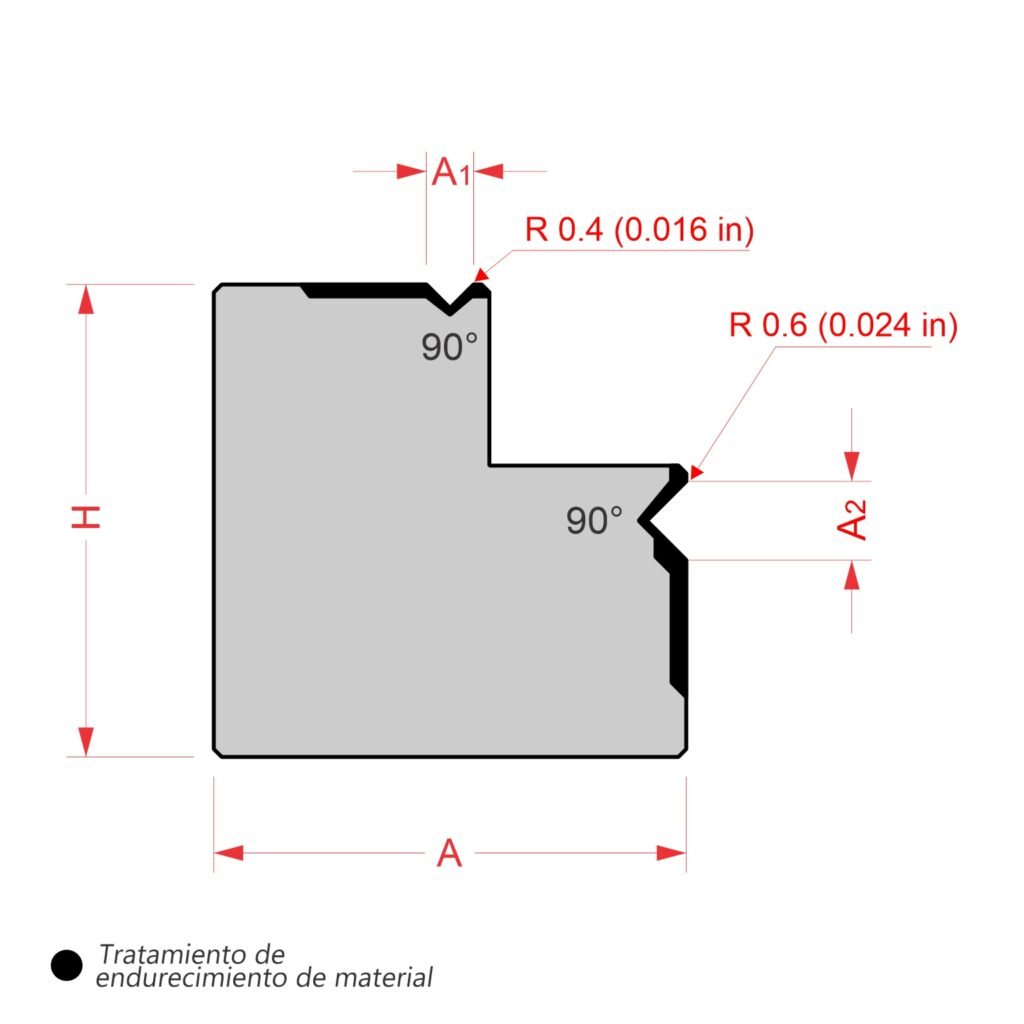

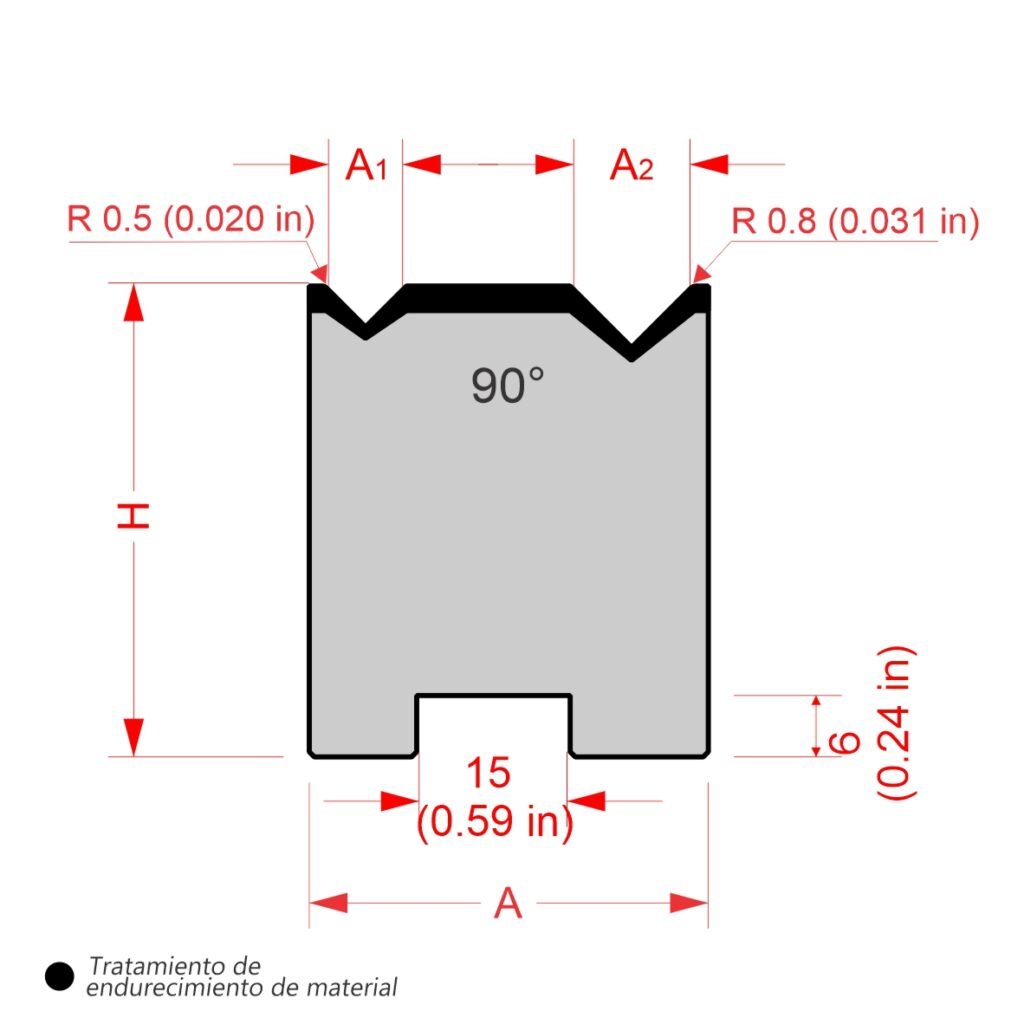

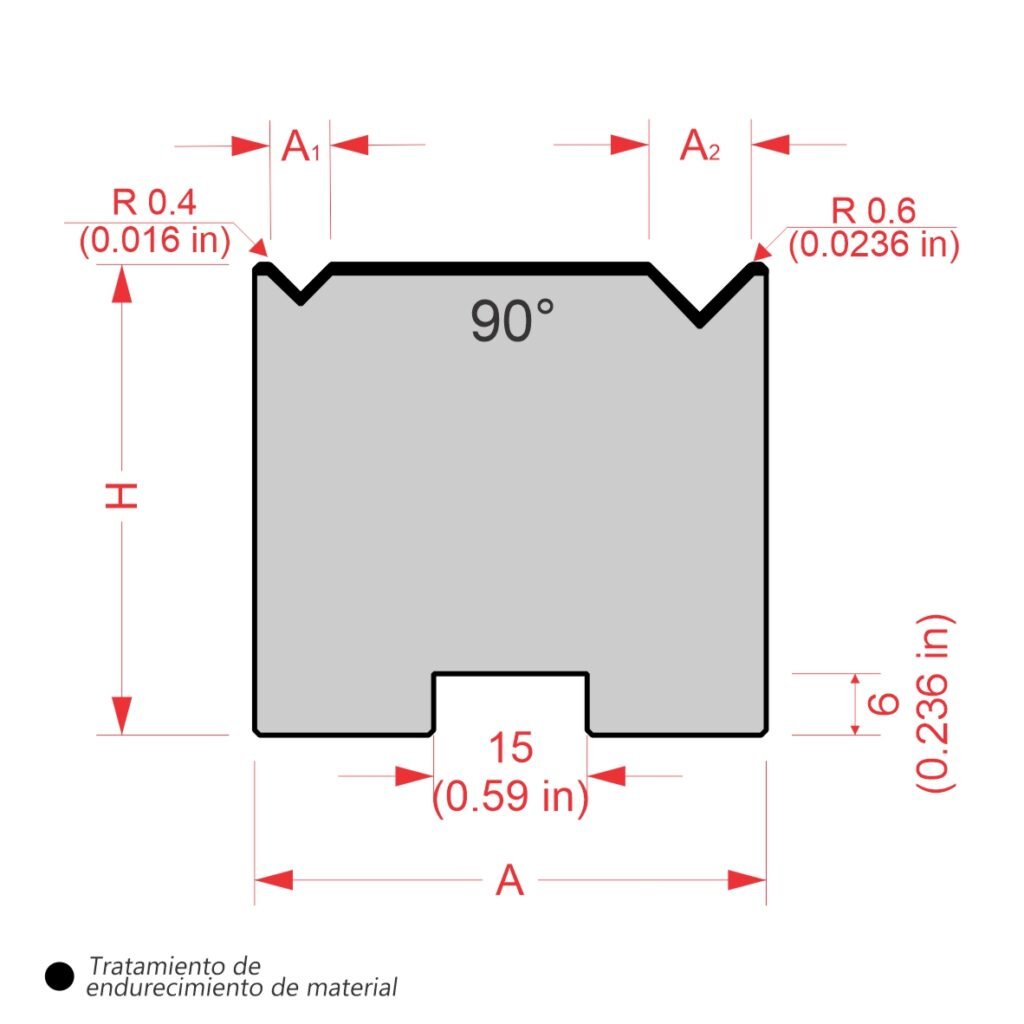

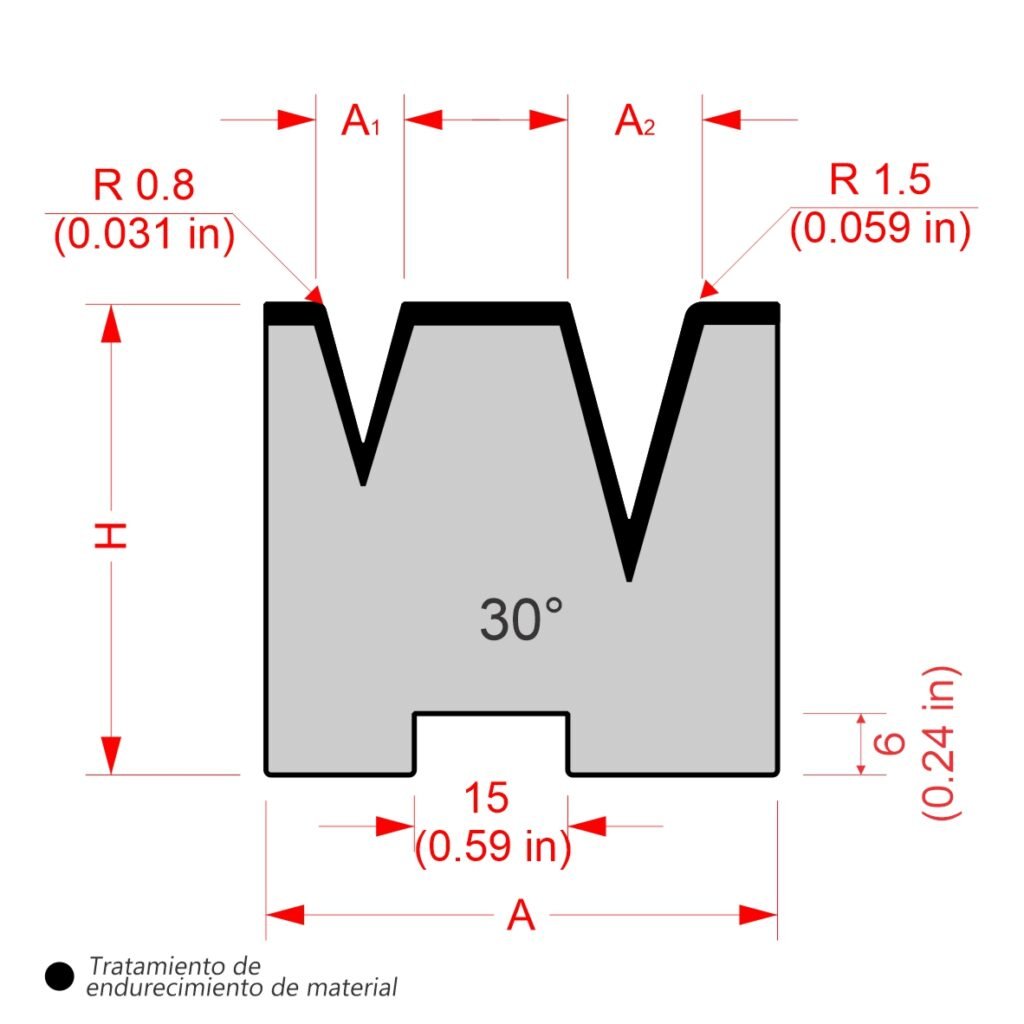

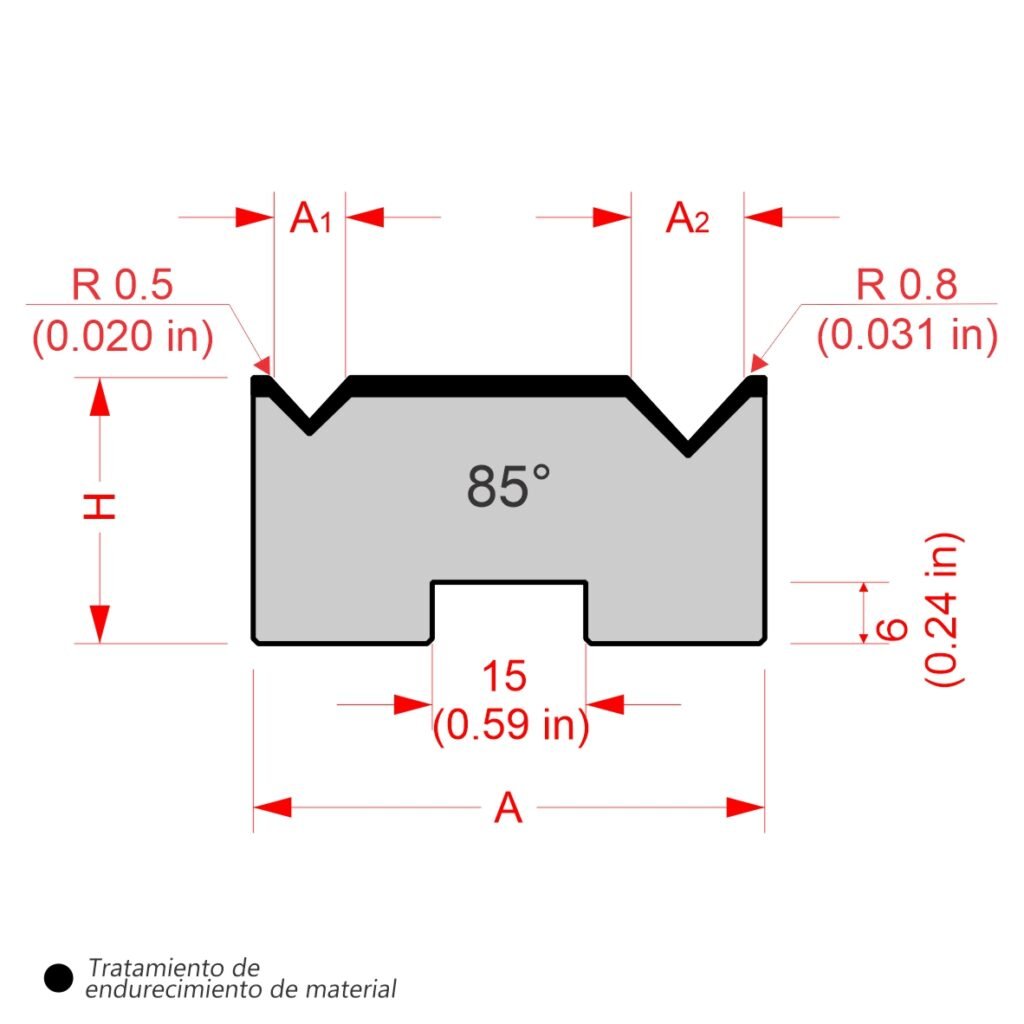

RD-DD2V0174 Matriz 2-V Autocentrado

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DD2V0174	835U	835	mm	32,87	in	13	kg
Medidas/Size H=46 mm A=50 mm A1=16 mm A2=25 mm H=1.81 in A=1.97 in A1=0.63 in A2=0.98 in	415U	415	mm	16,34	in	6,5	kg
	795SX	795	mm	31,29	in	12,4	kg
	805SF	805	mm	31,69	in	12,5	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz 2-V Autocentrado
Resistencia del material /Resistance: 800 kN/m m x.

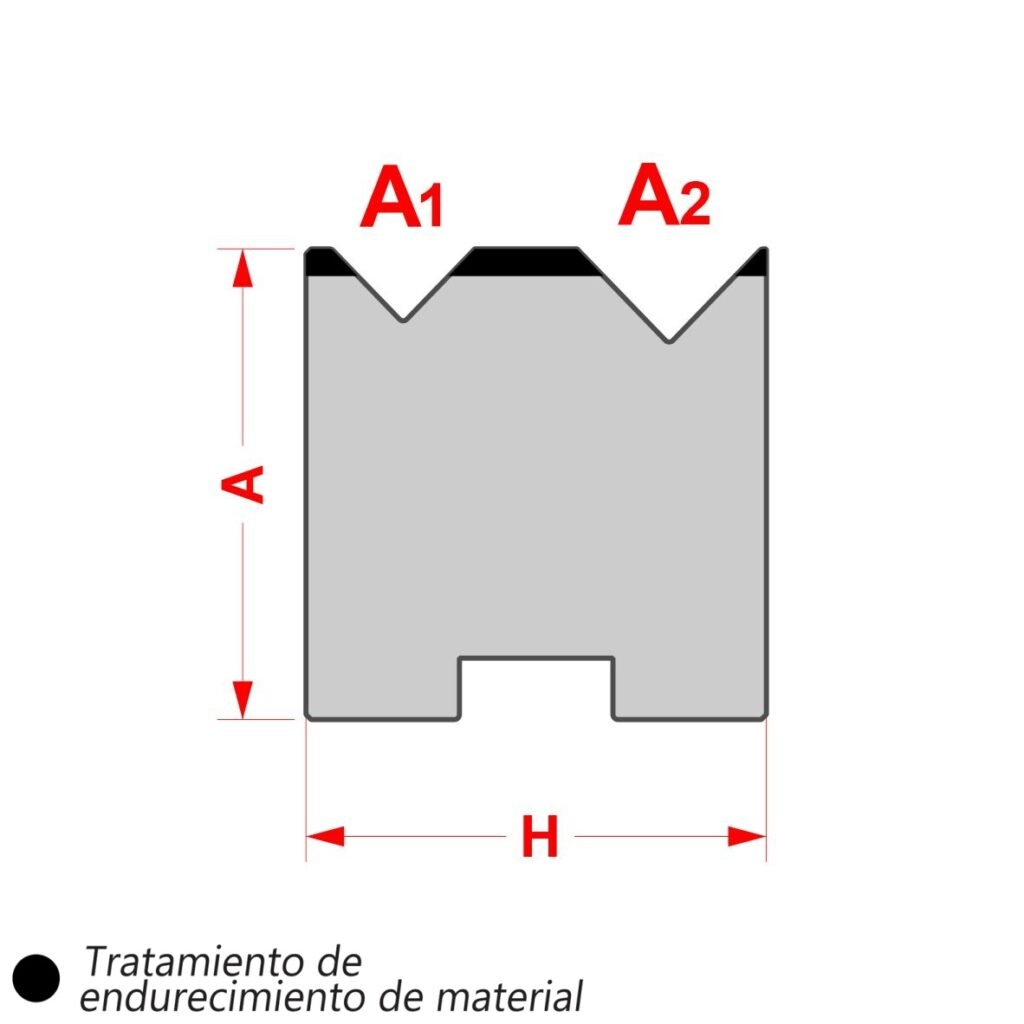

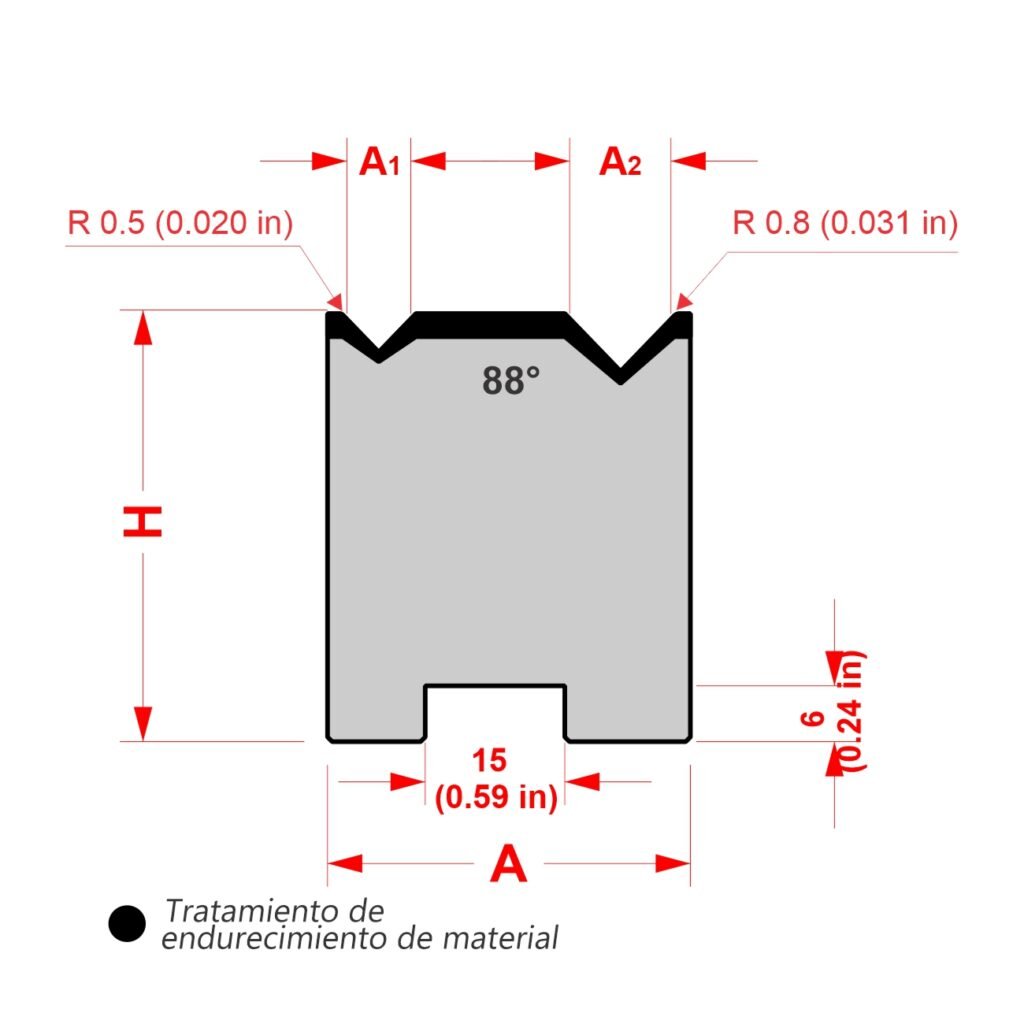

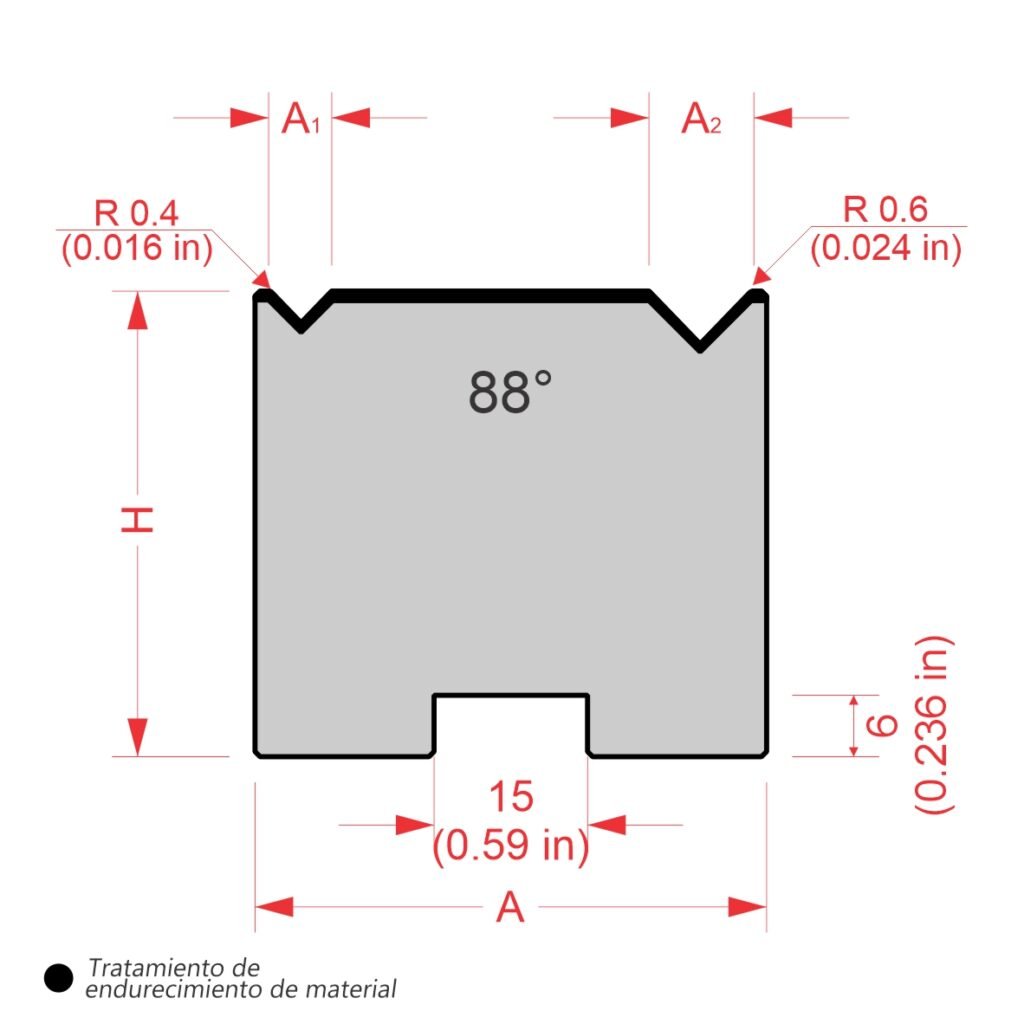

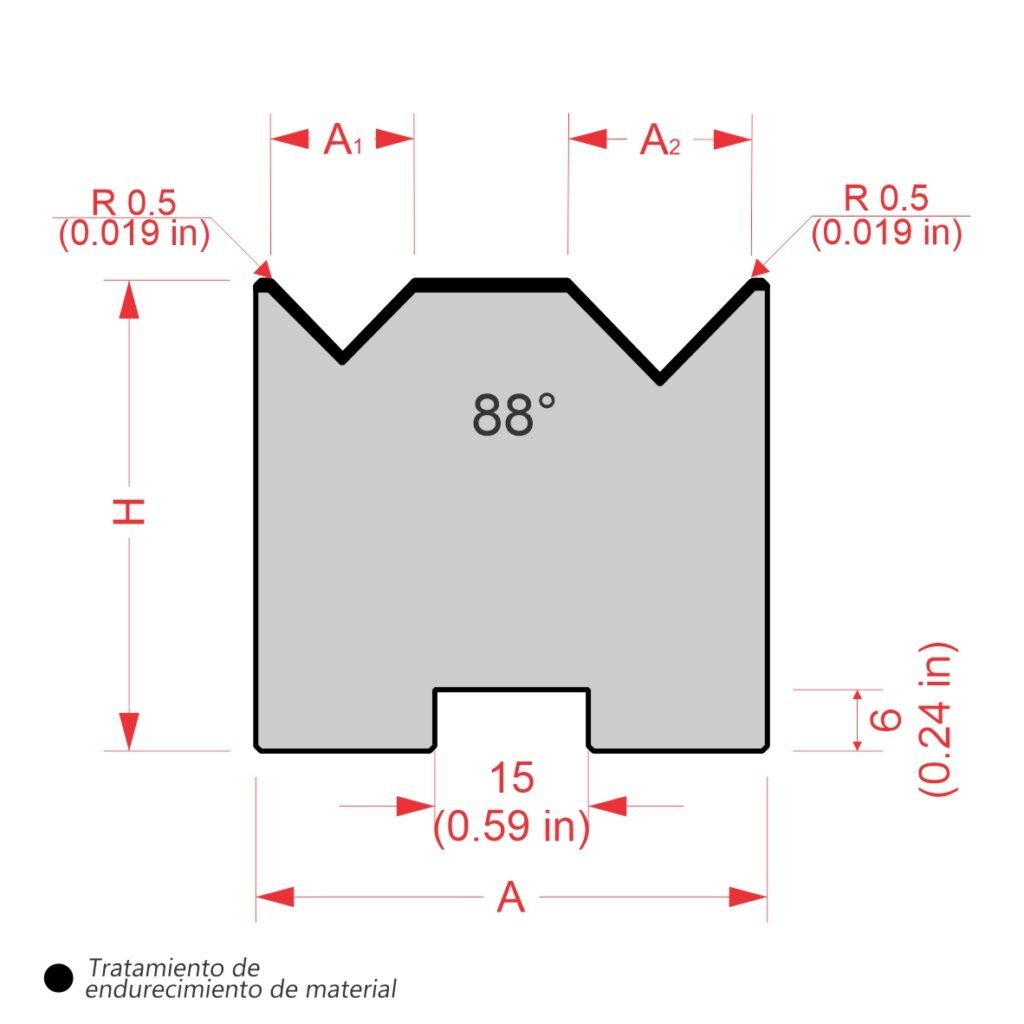

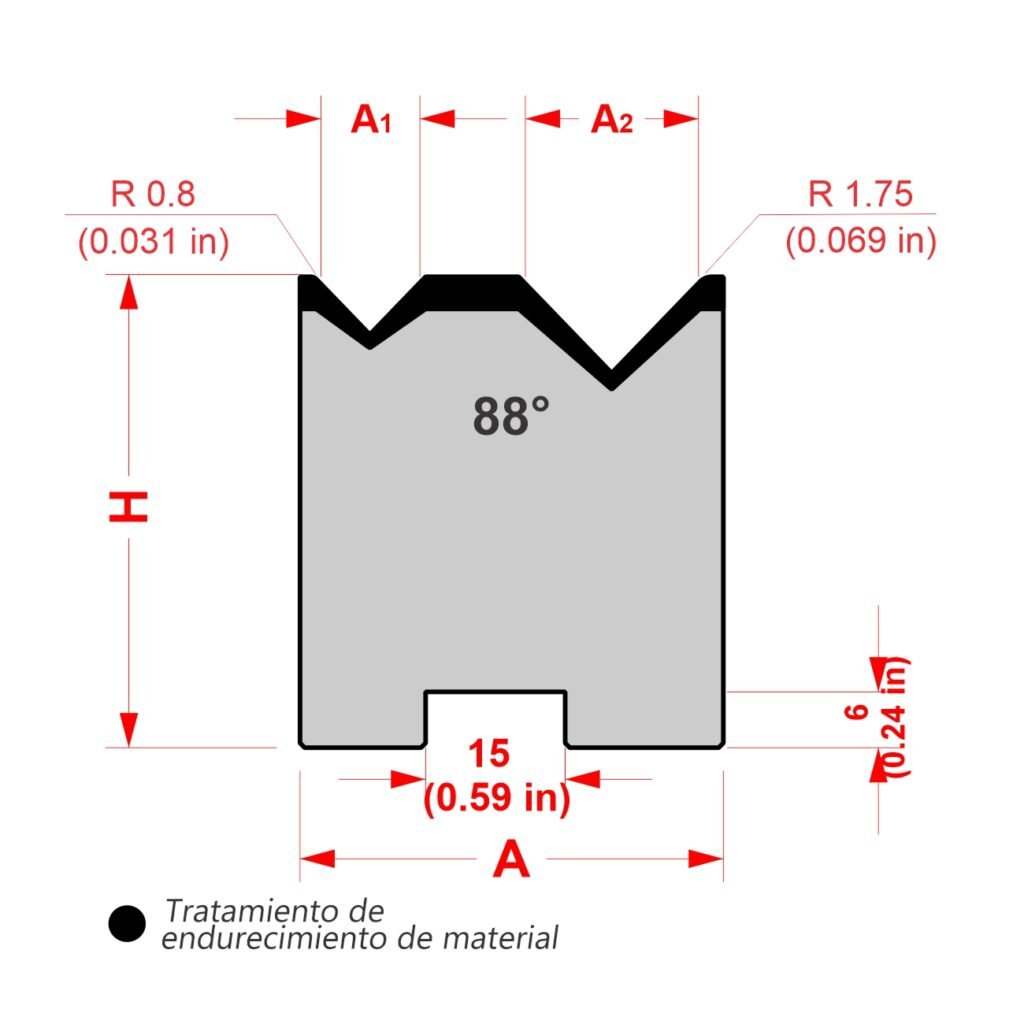

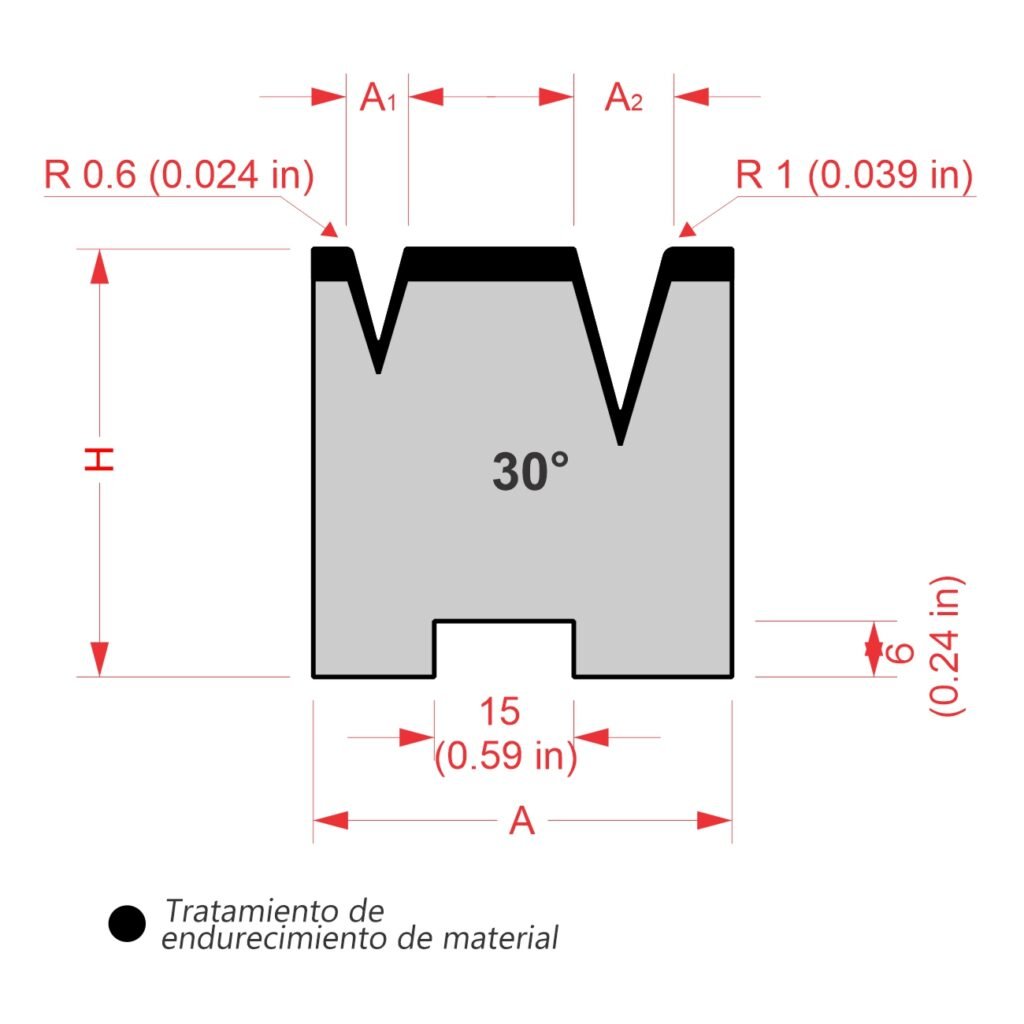

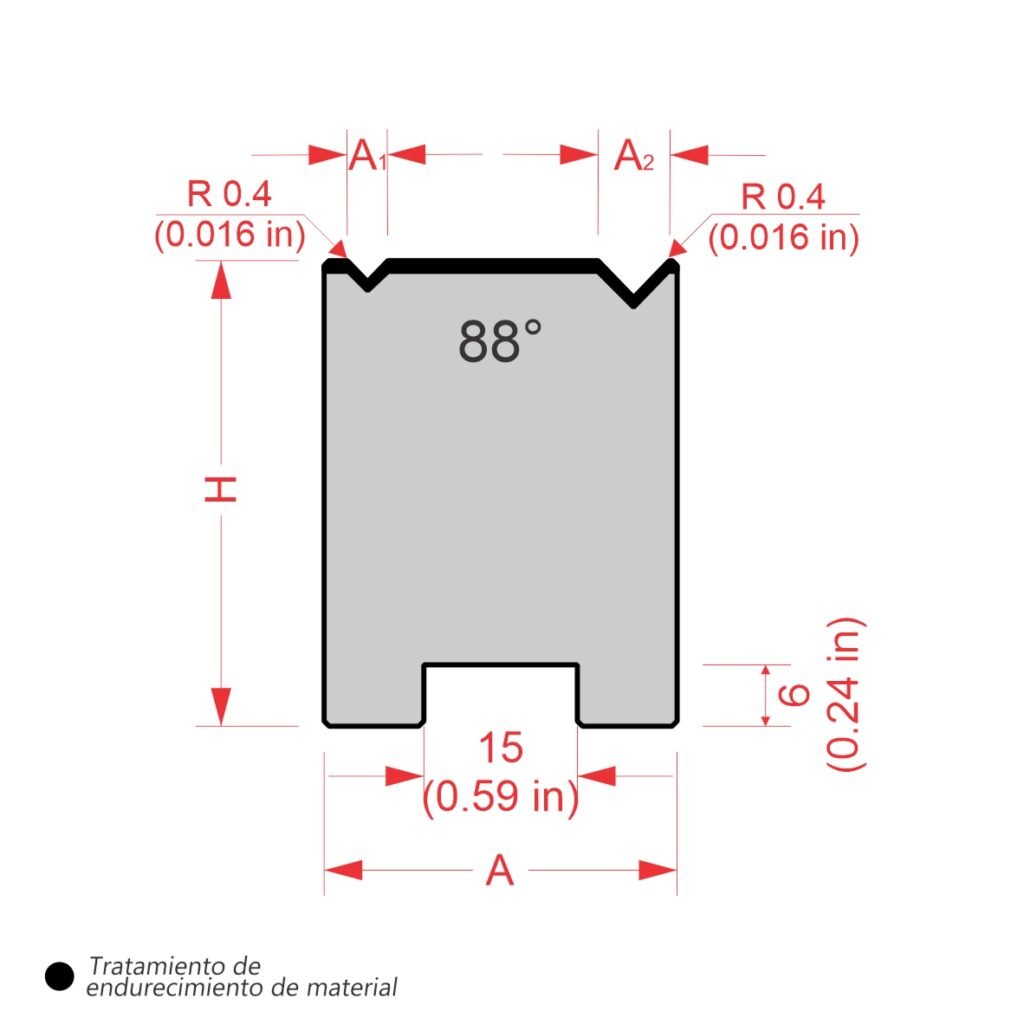

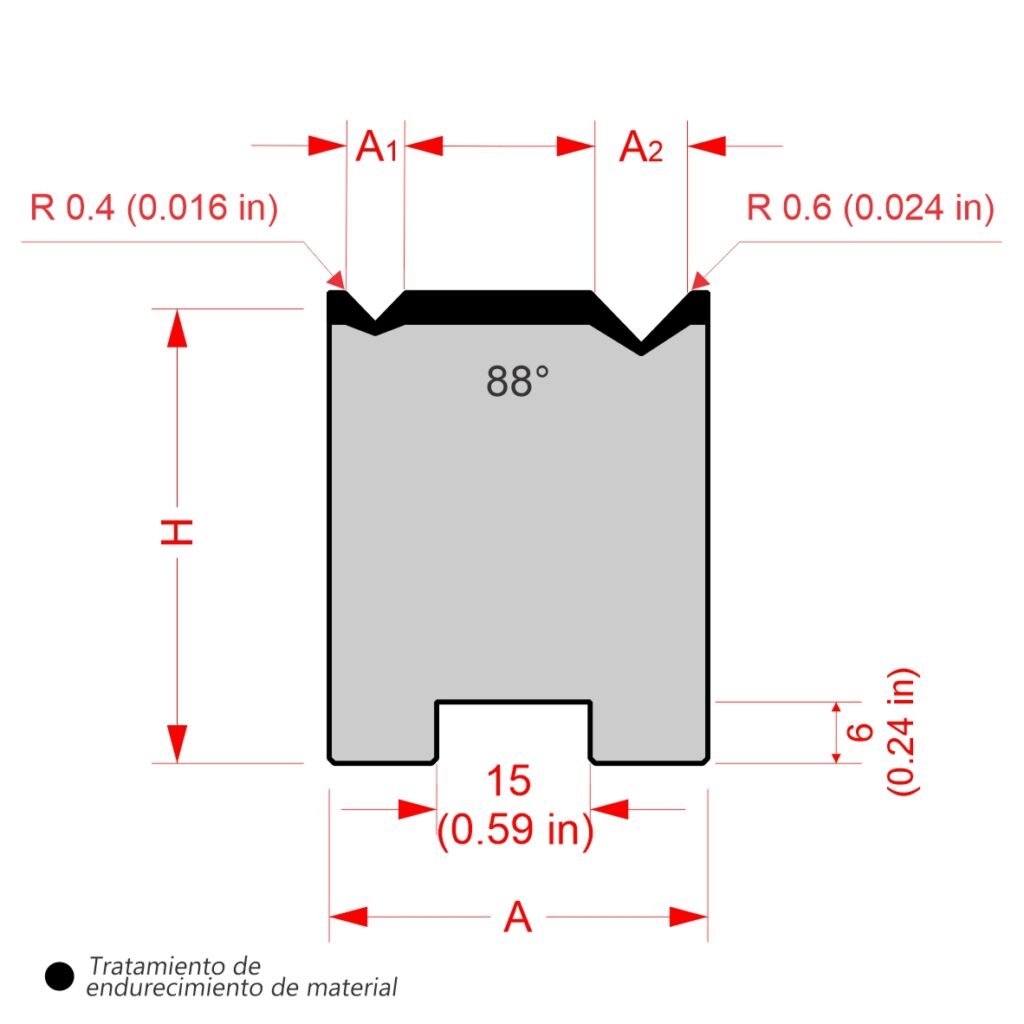

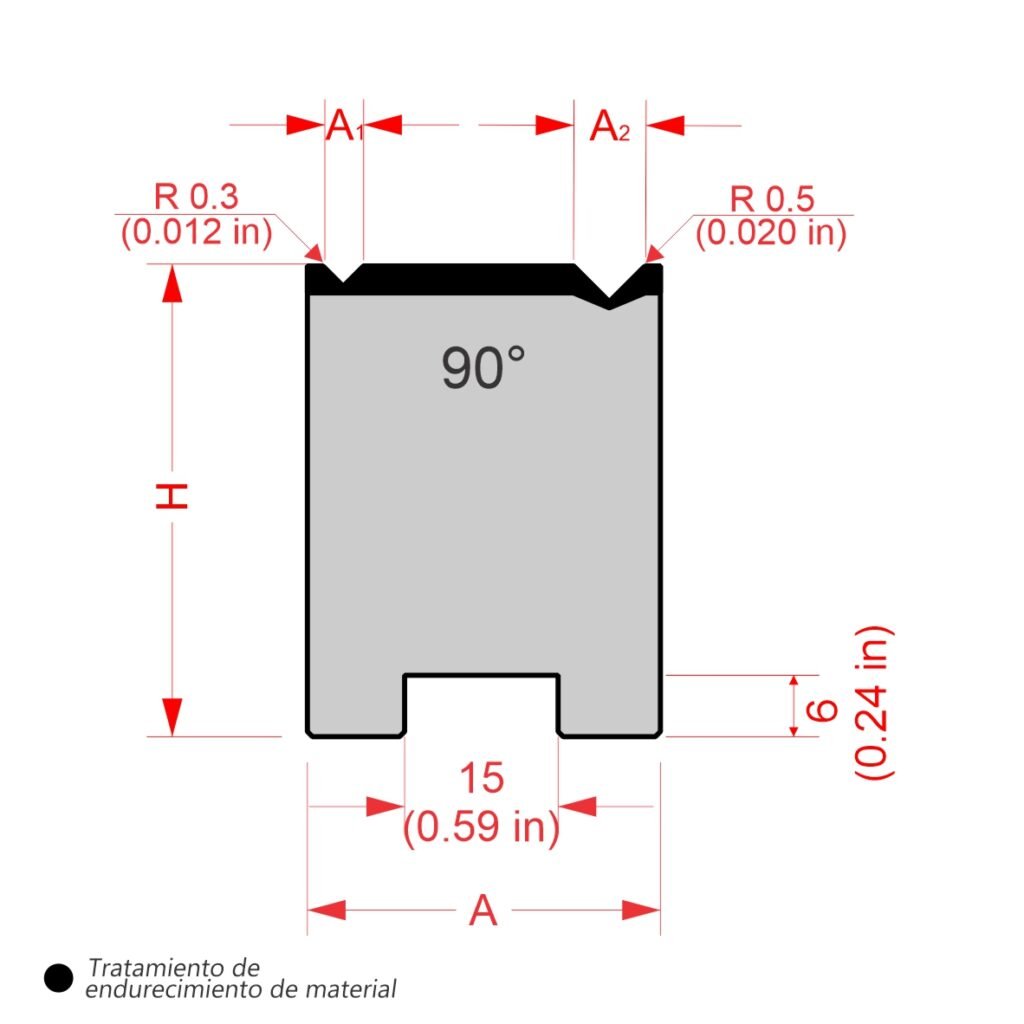

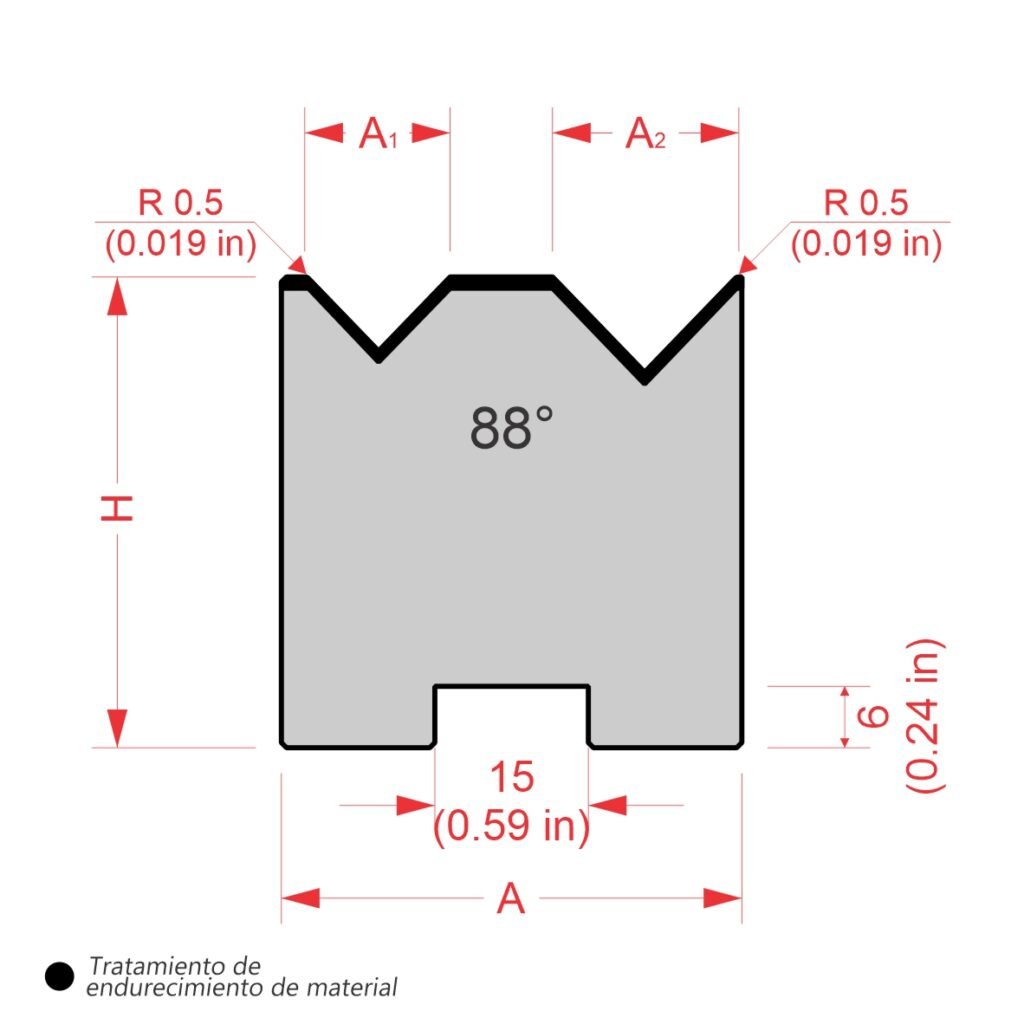

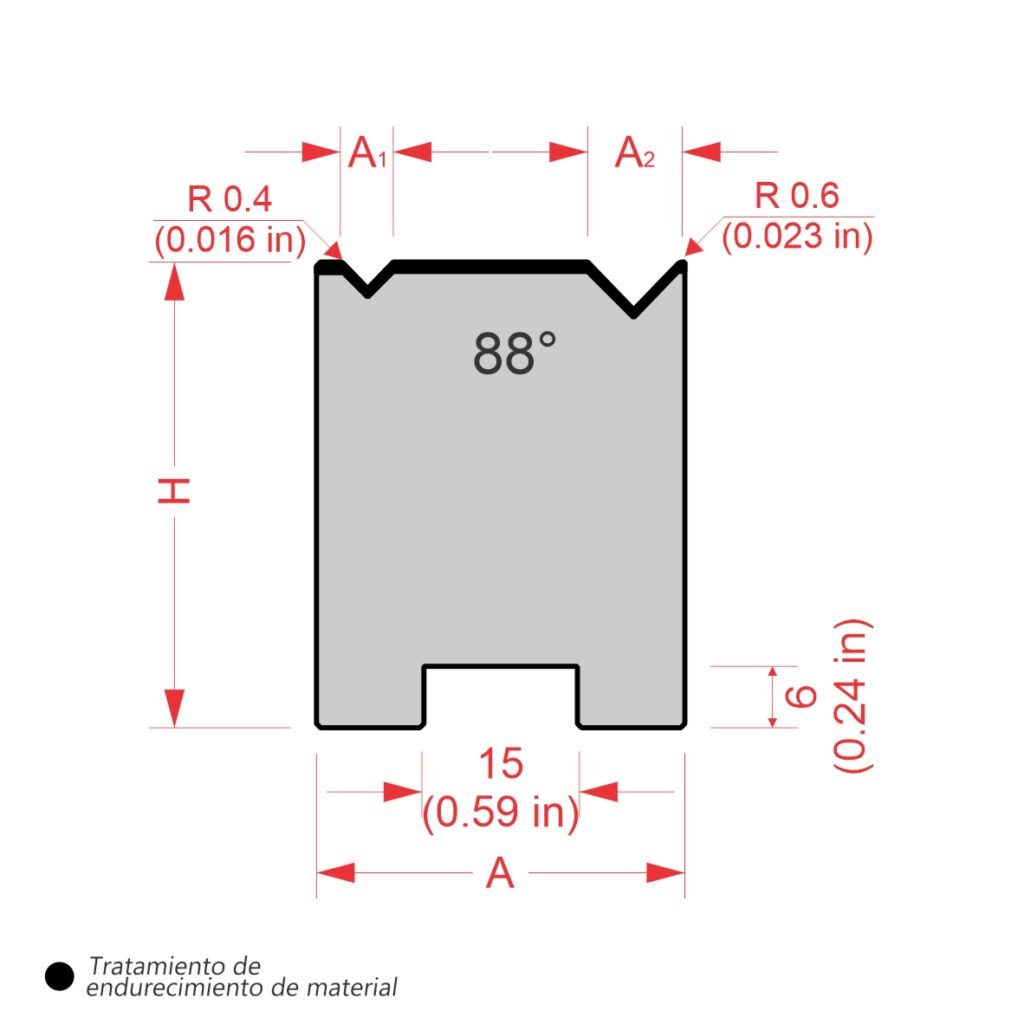

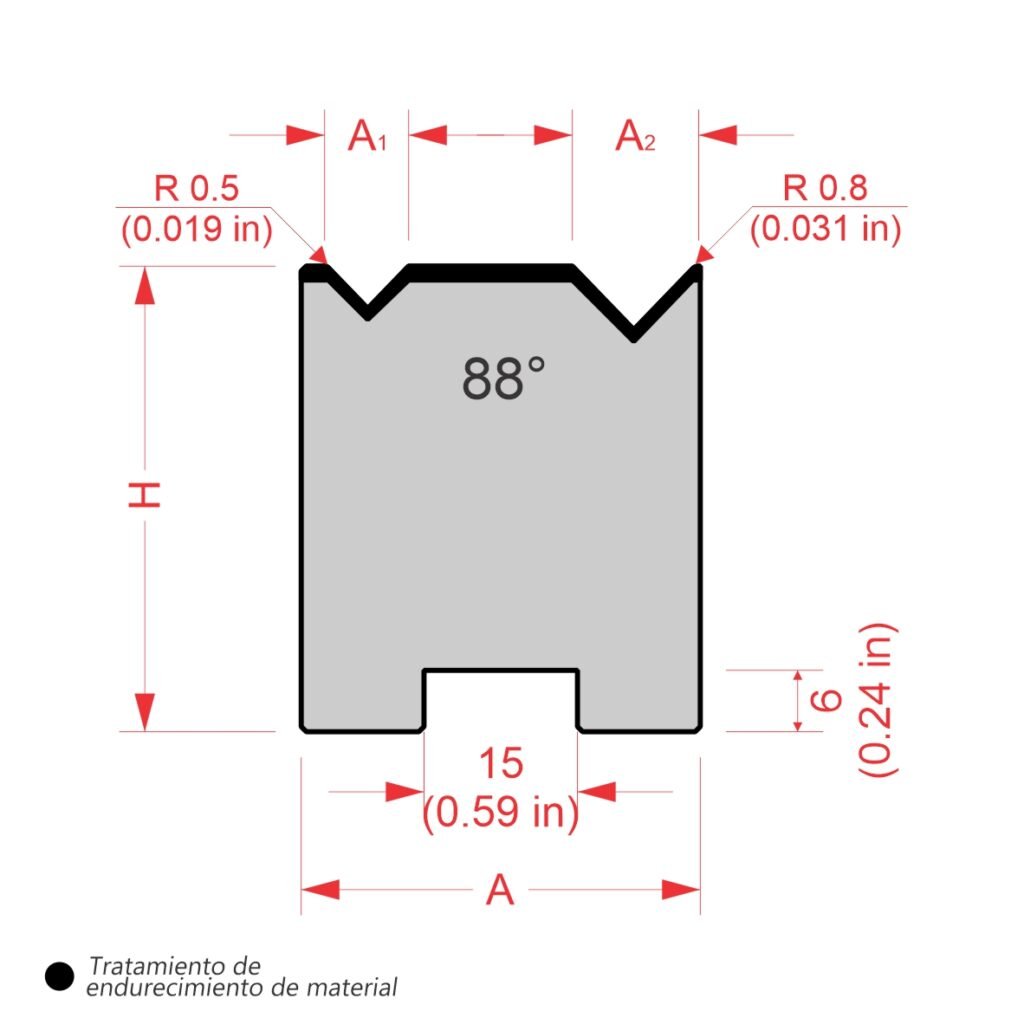

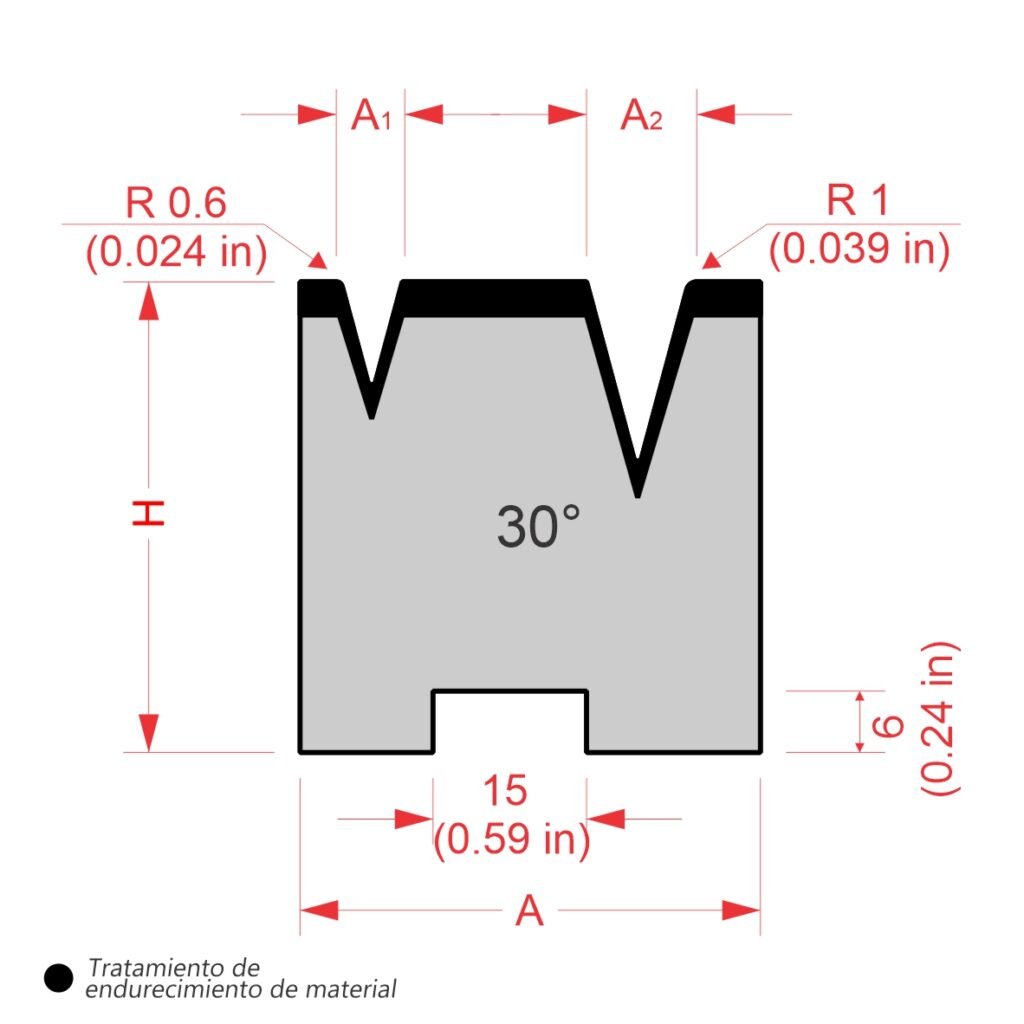

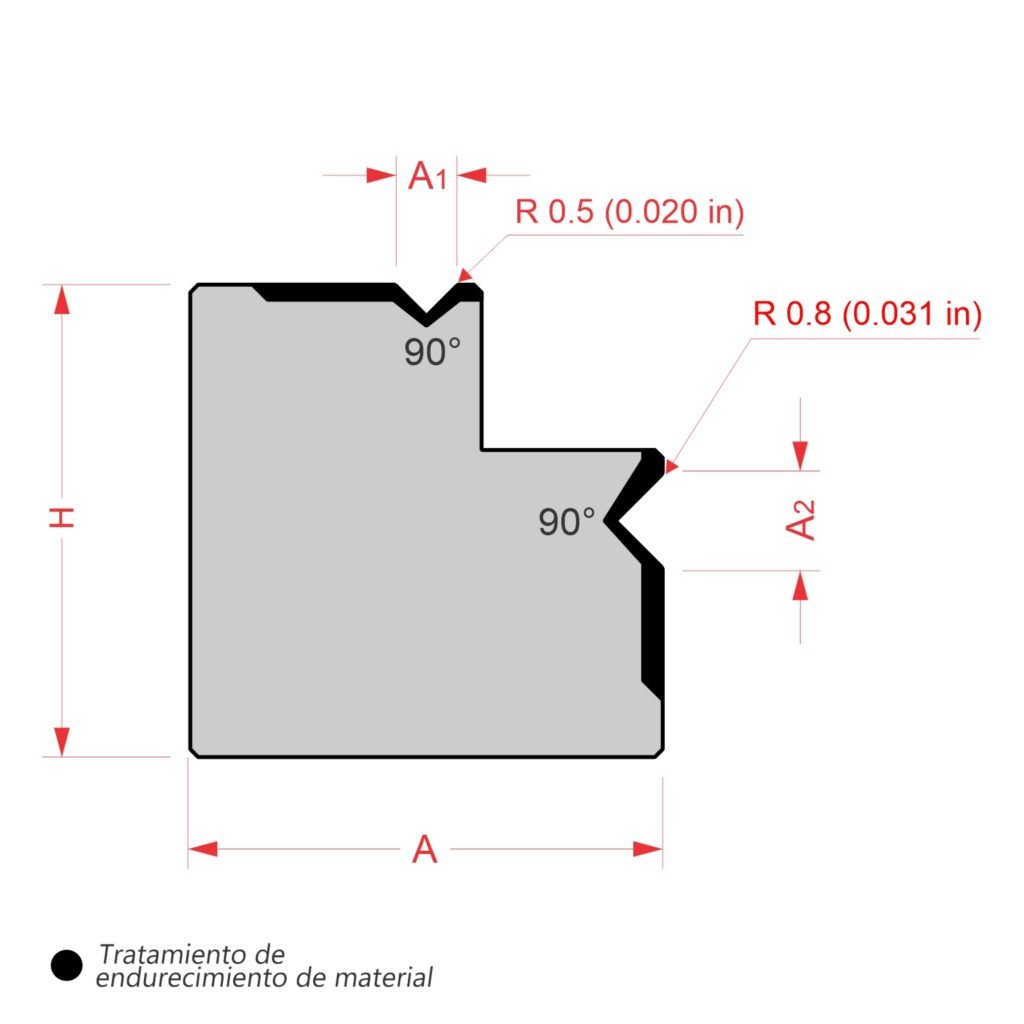

RD-DD2V0237 Matriz 2-V Autocentrado

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DD2V0237	835U	835	mm	32,87	in	12,0	kg
Medidas/Size H= 46 mm A=45 mm A1=14 mm A2=18 mm H=1.81 in A= 1.77 in A1=0.55 in A2=0.71 in	415U	415	mm	16,34	in	5,30	kg
	795SX	795	mm	31,29	in	10,8	kg
	805SF	805	mm	31,69	in	10,8	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz 2-V Autocentrado
Resistencia del material /Resistance: 1000 kN/m m x.

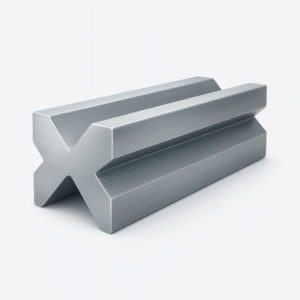

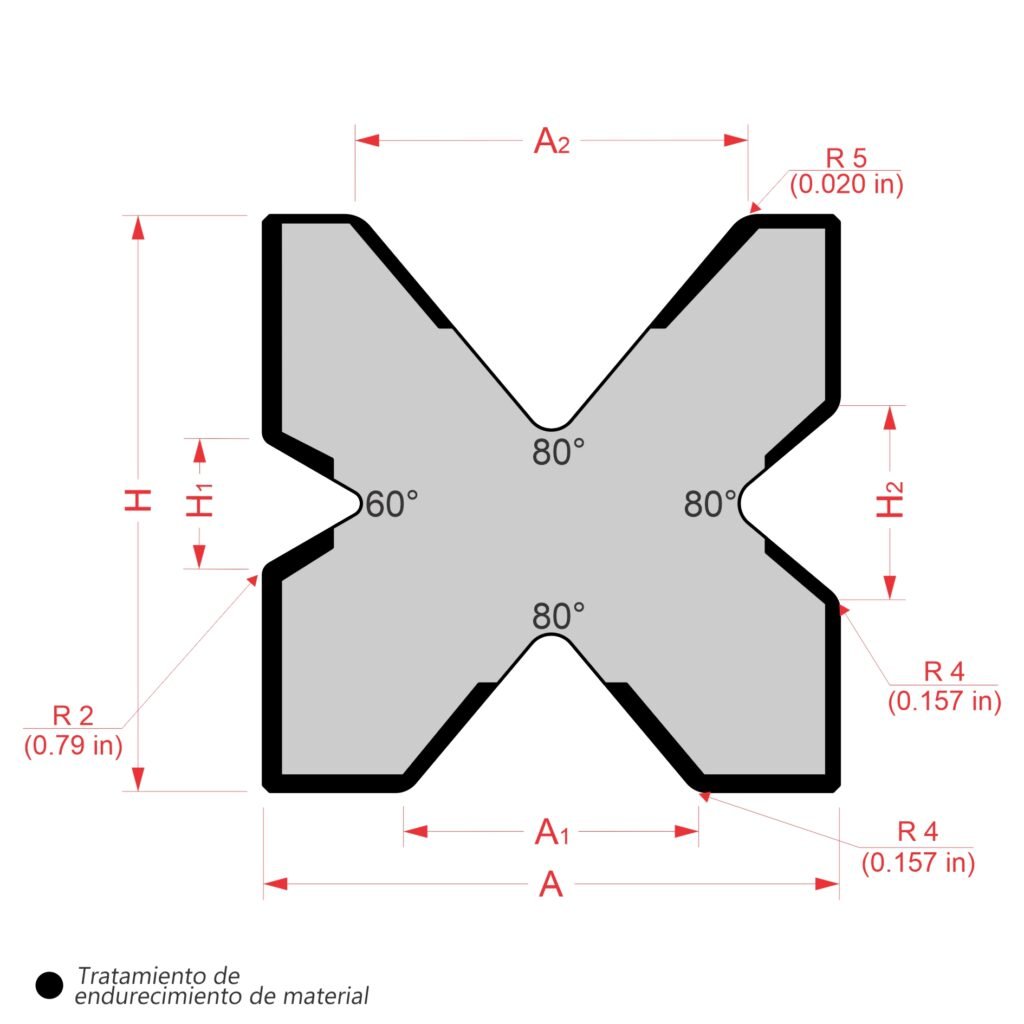

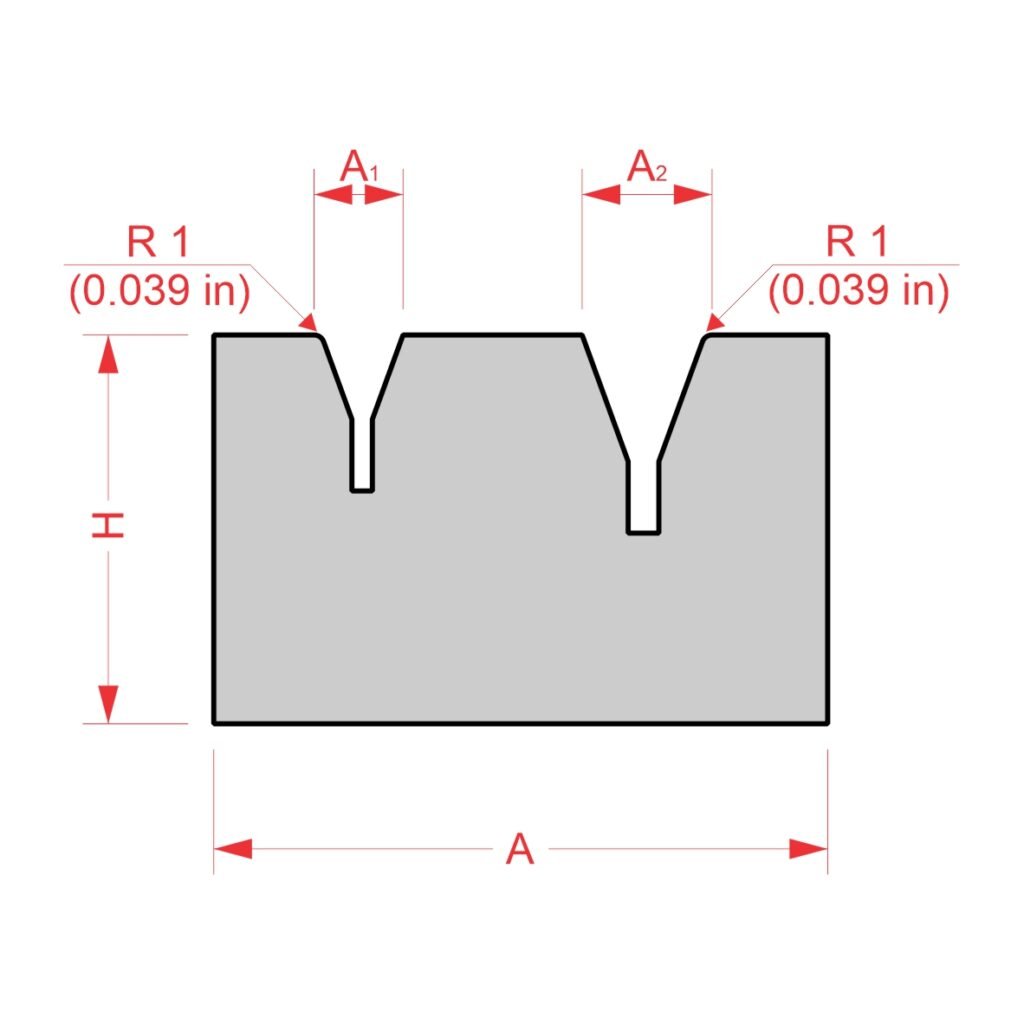

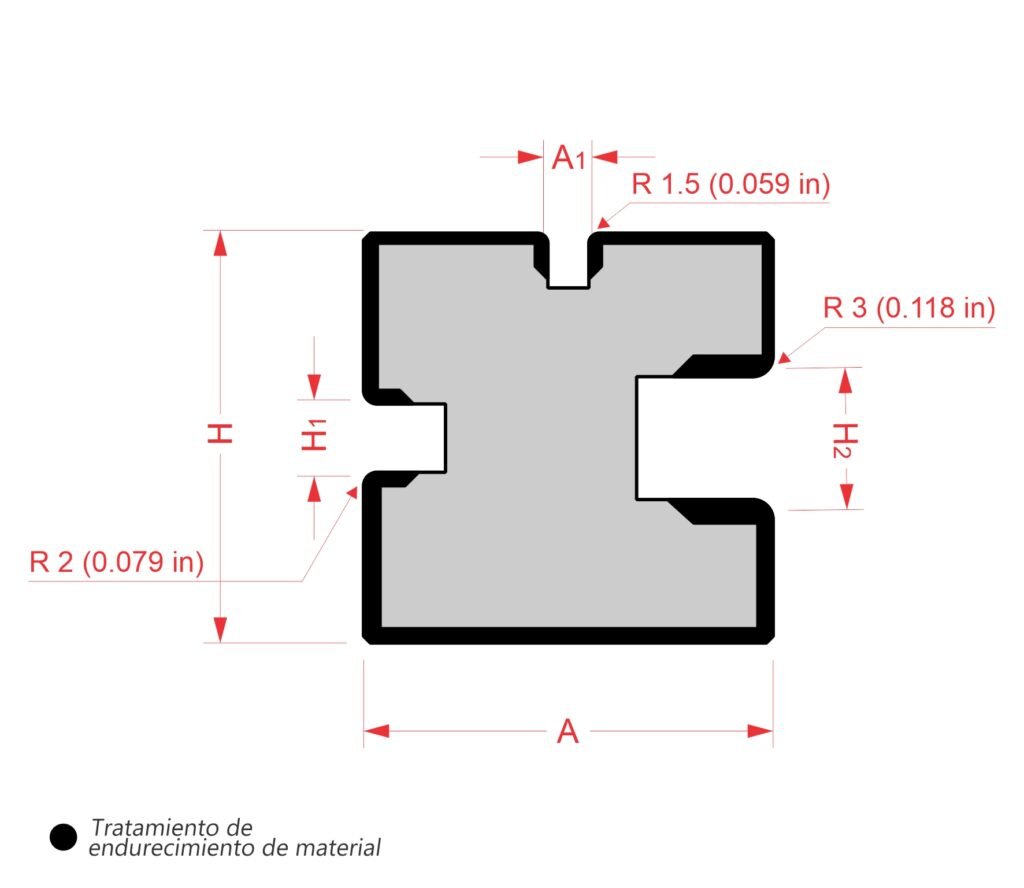

RD-DDMV0204 Matriz Multi-V Estándar

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DDMV0204	835U	835	mm	32,87	in	15,7	kg
Medidas/Size H=60 mm A=60 mm A1=22 mm A2=50 mm A3=16 mm A4=35 mm H=2.36 in A= 2.36 in A1=0.87 in A2=1.97 in A3=0.63 in A4=1.38 in	415U	415	mm	16,34	in	7,7	kg
	795SX	795	mm	31,29	in	15,1	kg
	805SF	805	mm	31,69	in	15,1	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz Multi-V Estándar
Resistencia del material /Resistance: 800 kN/m m x.

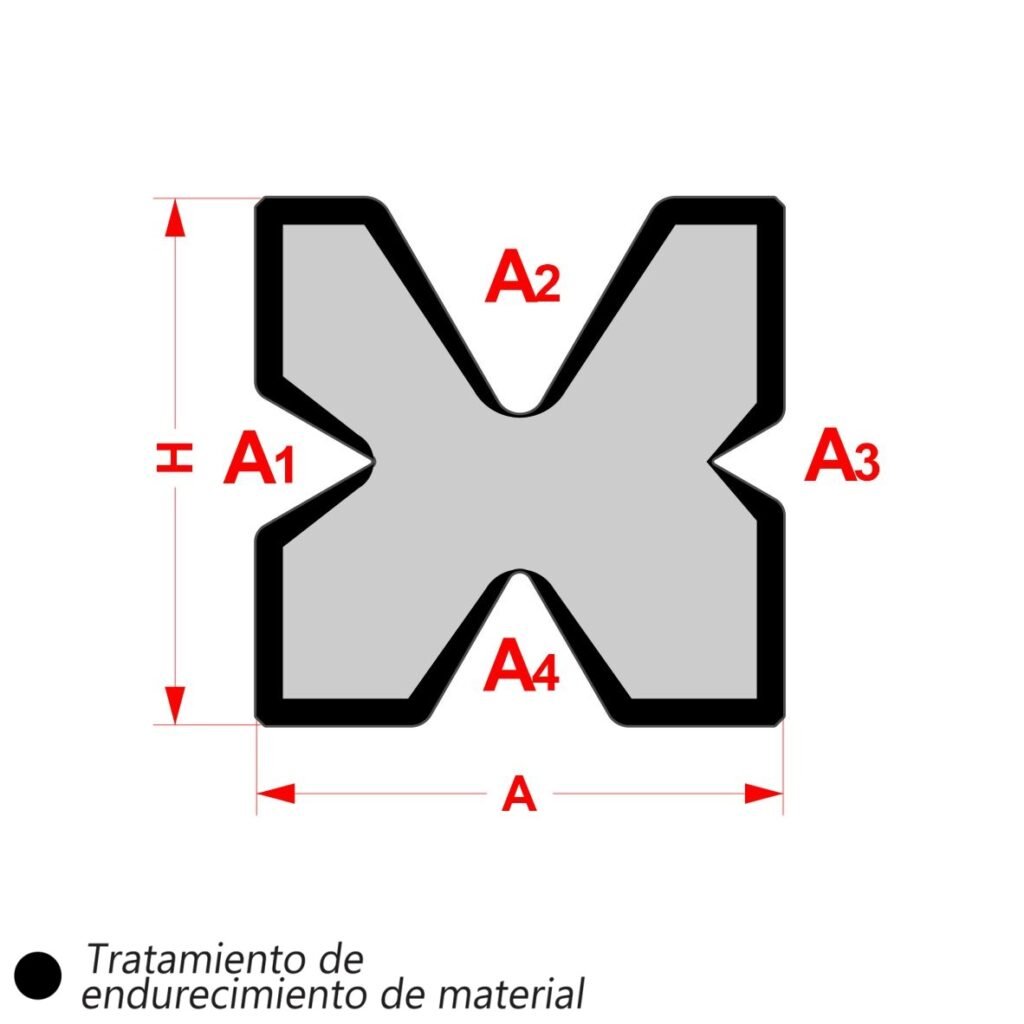

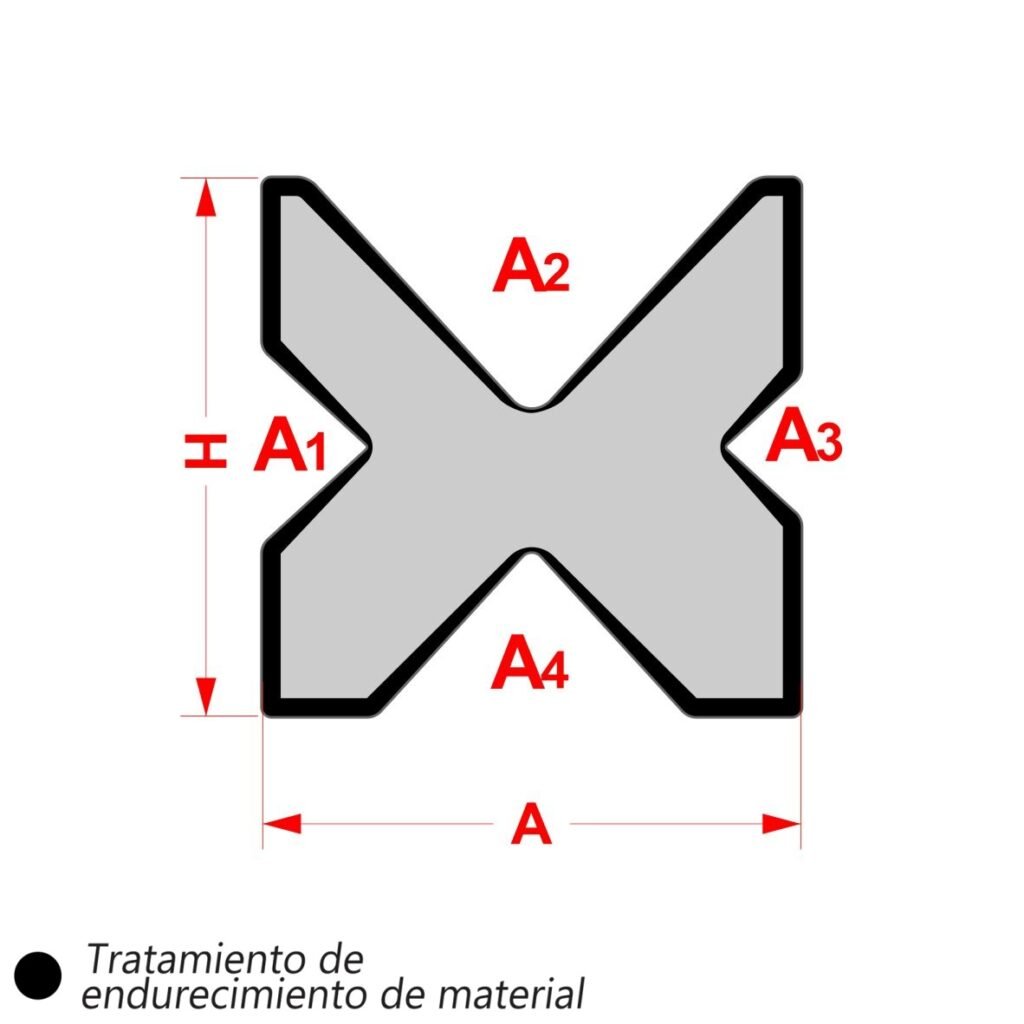

RD-DDMV0206 Matriz Multi-V Estándar

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DDMV0206	835U	835	mm	32,87	in	18,0	kg
Medidas/Size H=60 mm A=60 mm A1=16 mm A2=35 mm A3=10 mm A4=22 mm H=2.36 in A= 2.36 in A1=0.67 in A2=1.38 in A3=0.39 in A4=0.87 in	415U	415	mm	16,34	in	9,0	kg
	795SX	795	mm	31,29	in	16,0	kg
	805SF	805	mm	31,69	in	16,0	kg
	Cod: U Bloque /Single Body
	Cod: S Segmentada/Segmented
Matriz Multi-V Estándar
Resistencia del material /Resistance: 600 kN/m m x.

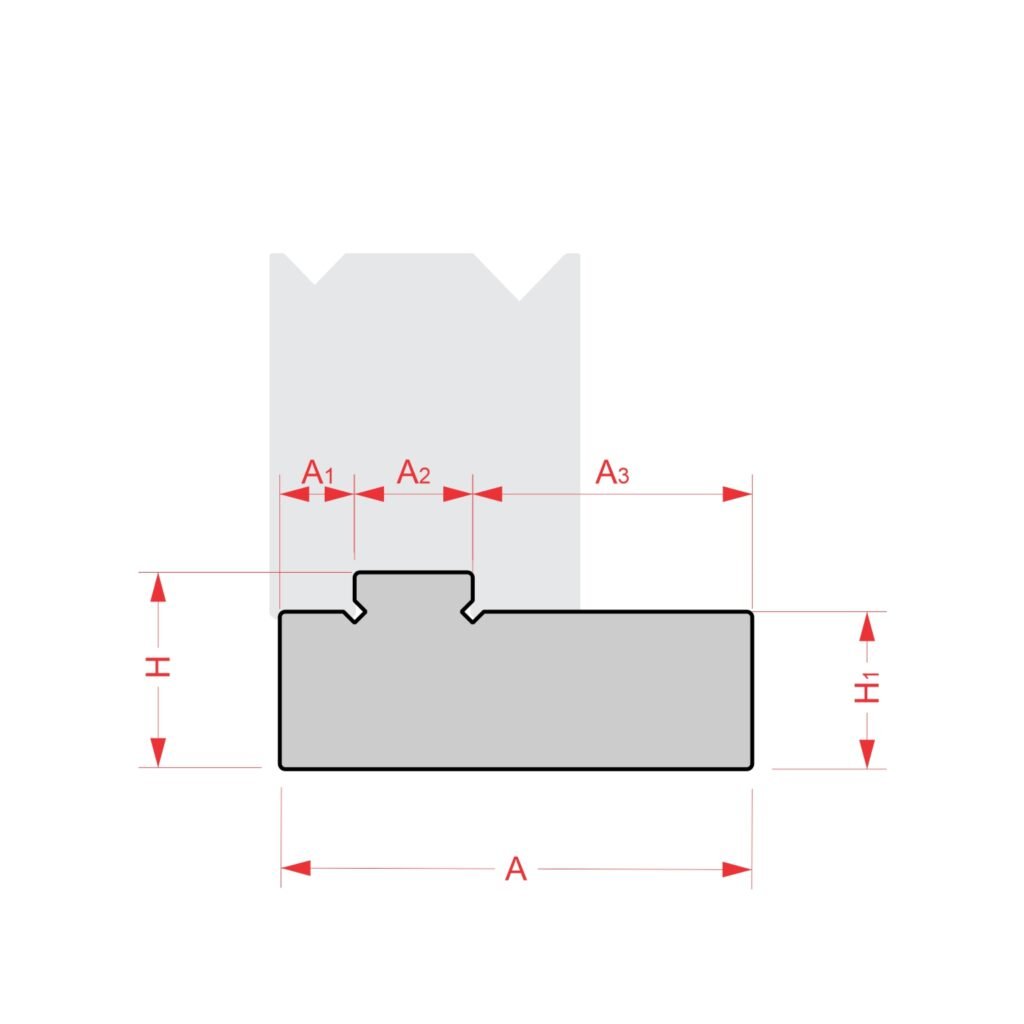

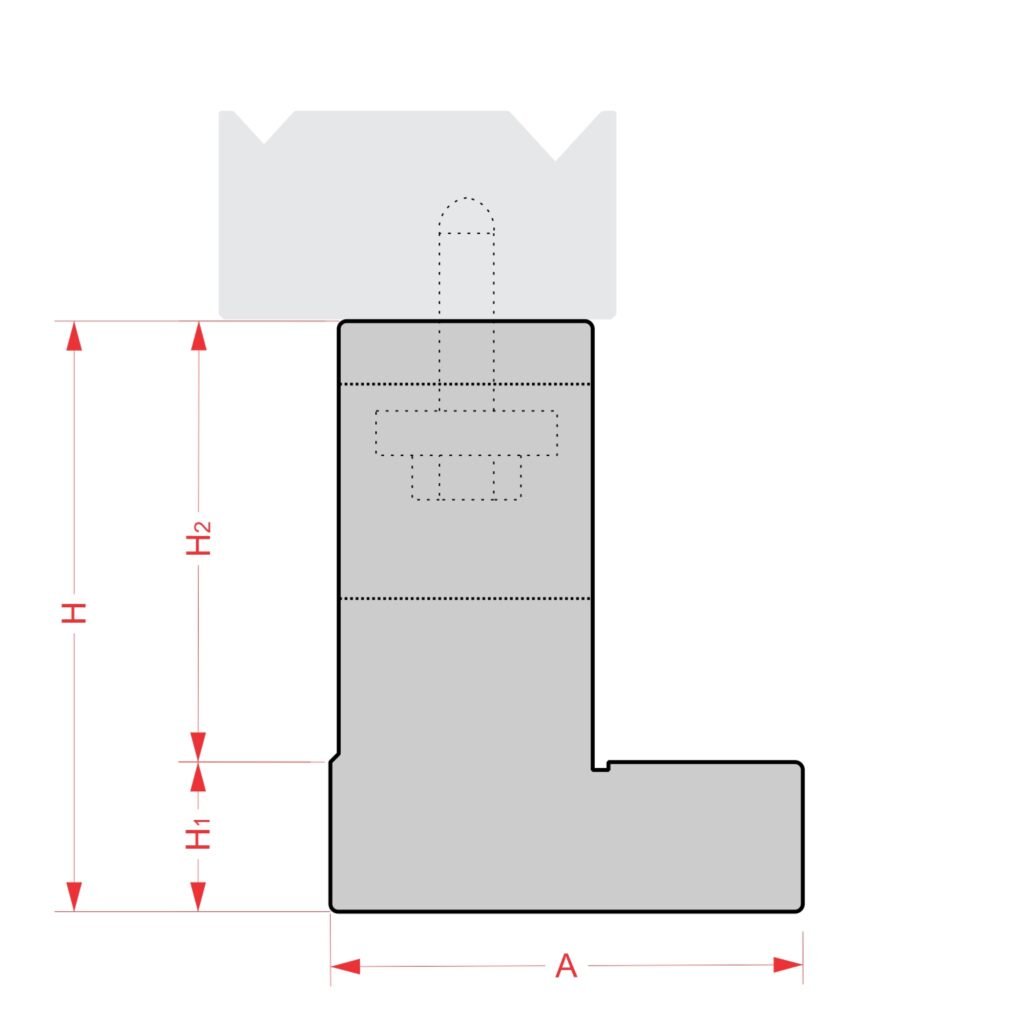

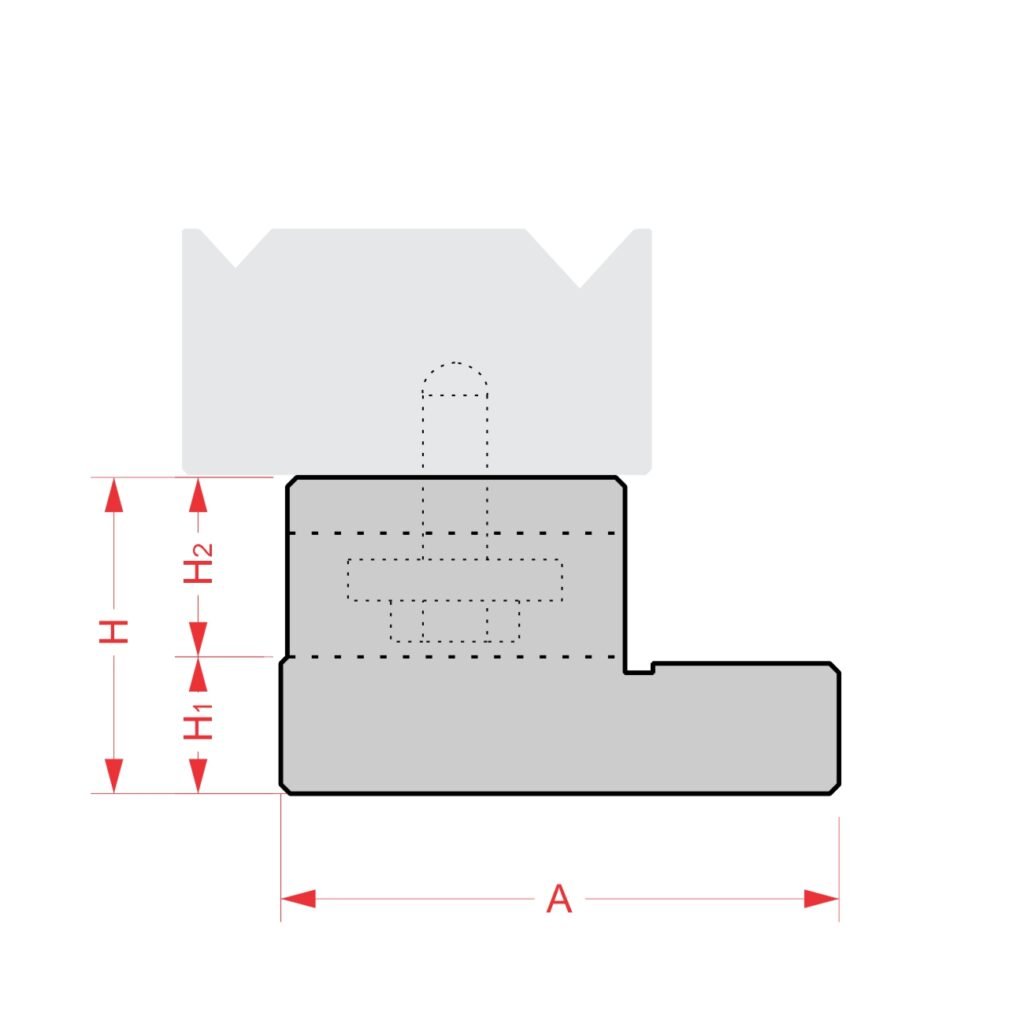

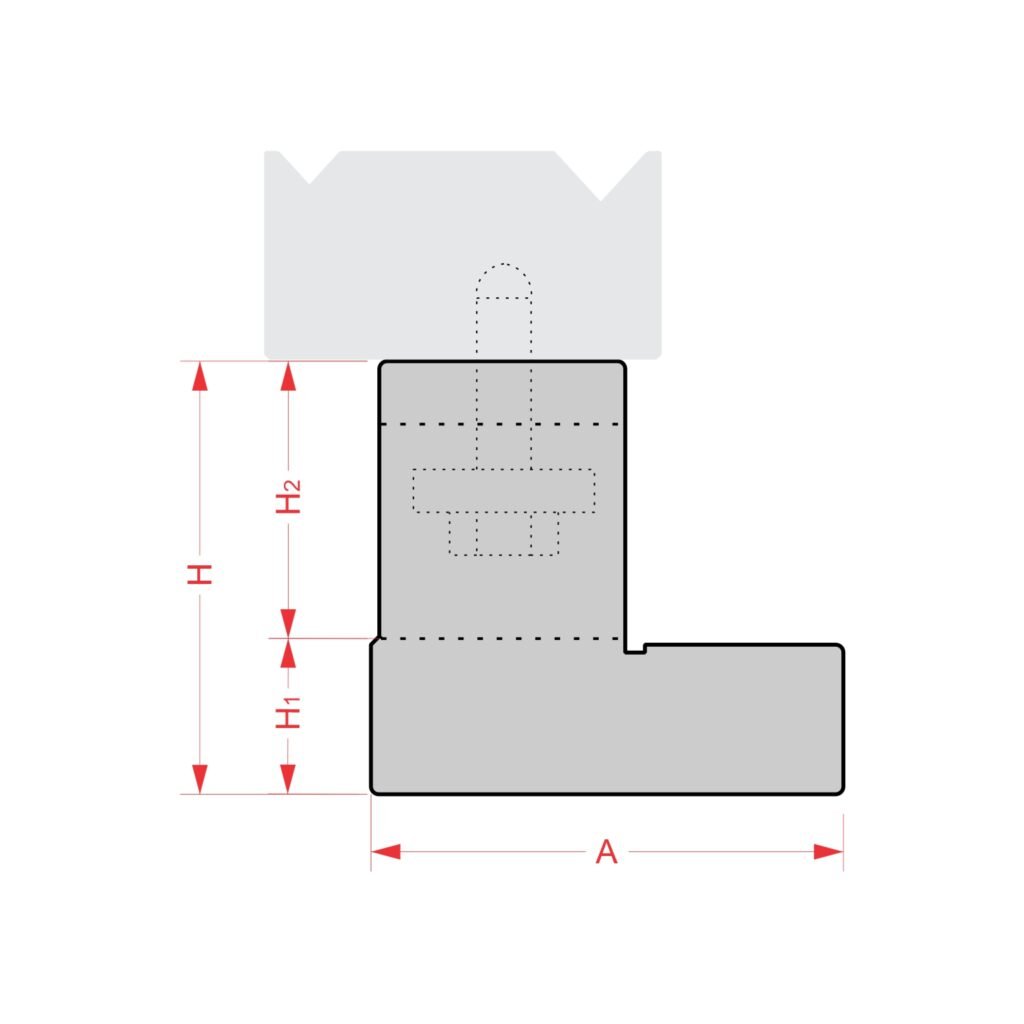

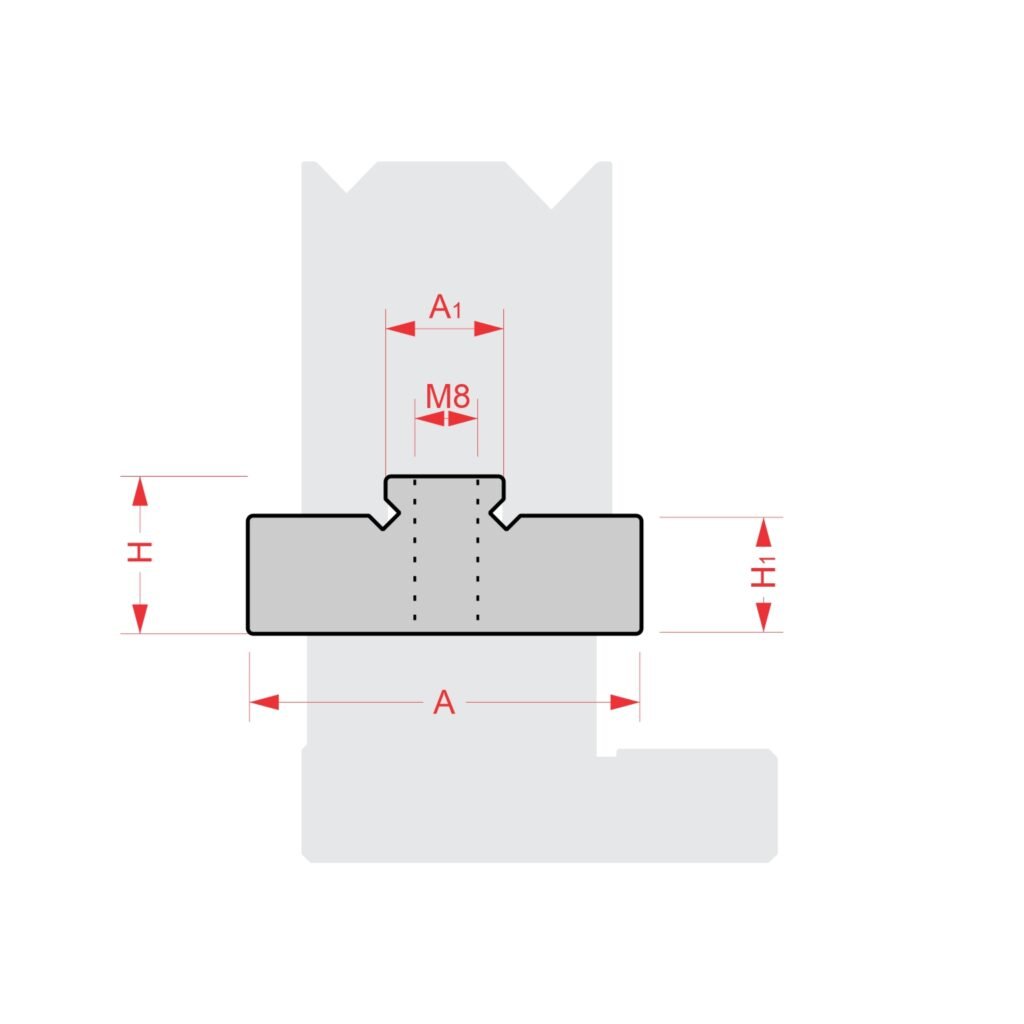

RD-HD1V0183 Holder 1V

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-HD1V0183	1050U	1050	mm	41.34	in	14.0	kg
Medidas/Size H1=41.5 mm H2=20 mm A=60 mm H1=1.63 in H2=0.79 in A=2.36 in
	Cod: U Bloque /Single Body
Holder 1V Dados AMR
Resistencia del material /Resistance: 950 kN/m m x.

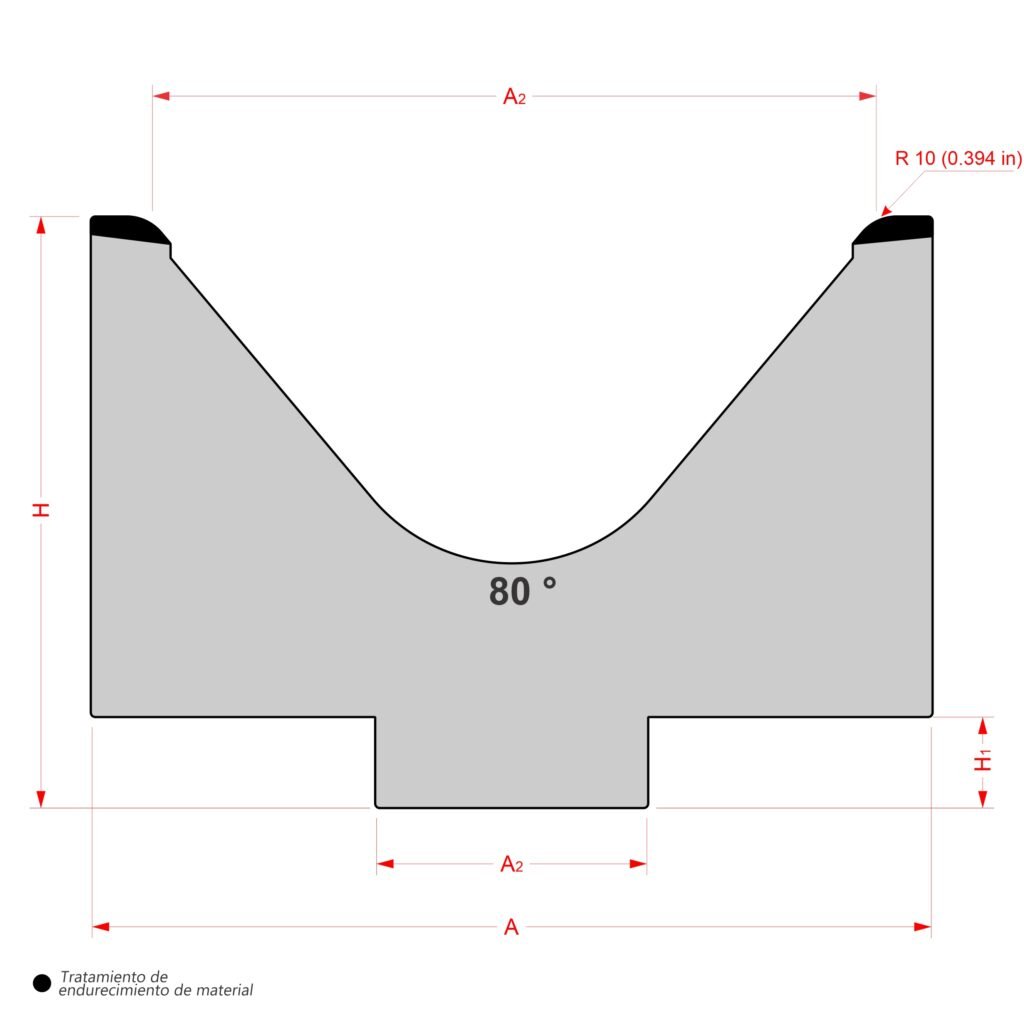

RD-DDPU0254 Dado Aplanado U

MATRIZ / DIE	Cod	Ancho / Width				Peso/Weight
RD-DDPU0254	525U	525	mm	20.67	in	17.5	kg
Medidas/Size H1=80 mm H2=59 mm A1=60 mm A2=8 mm H1=3.15 in H2=2.32 in A1=2.36 in A2=0.31 in
	495U	495	mm	19.49	in	16.5	kg
	Cod: U Bloque /Single Body
Matriz Dado Aplanado U Estándar
Resistencia del material /Resistance: 500 kN/m max.-1000 kN/m max.
